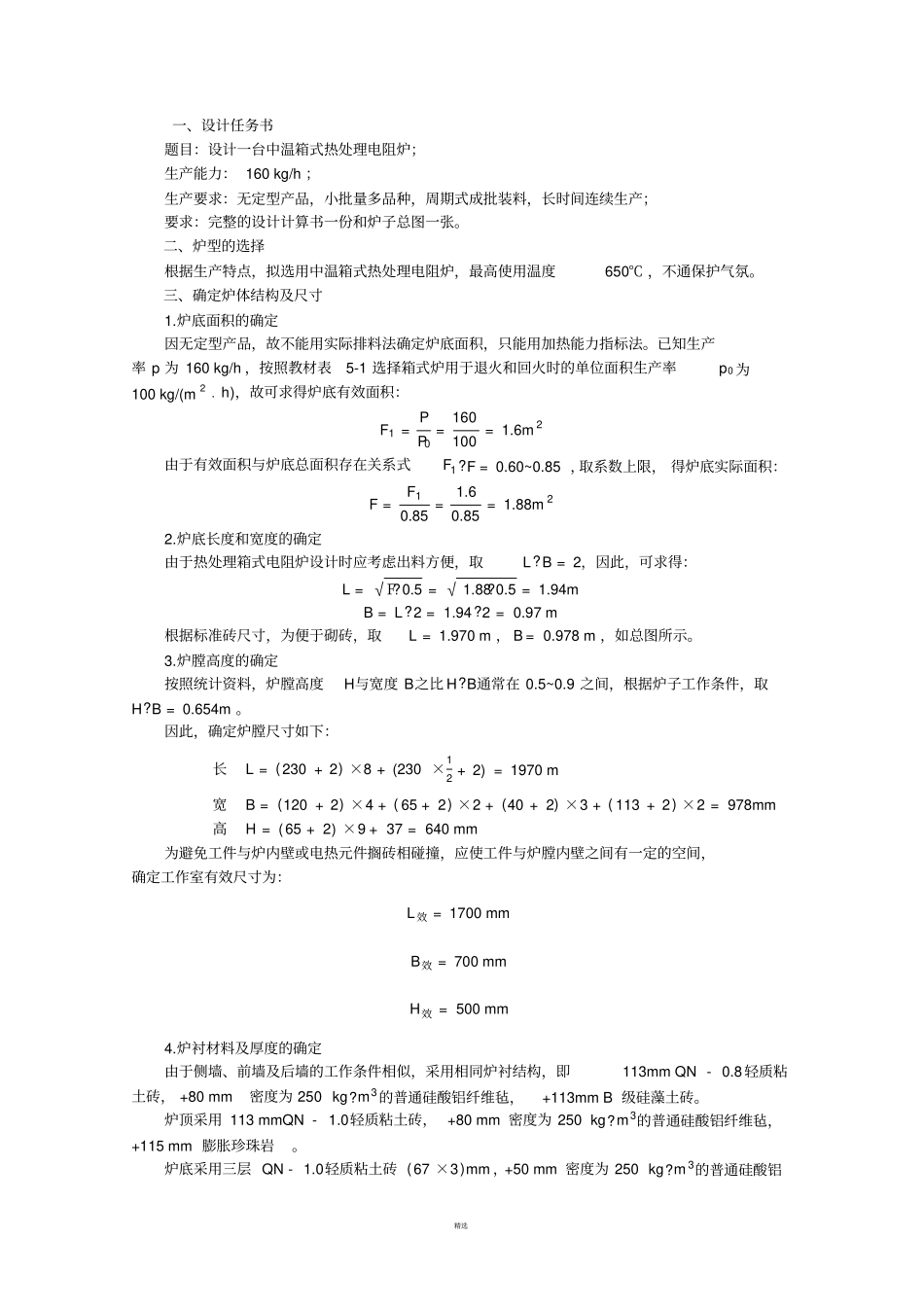

箱式电阻炉课程设计_第1页
1/8

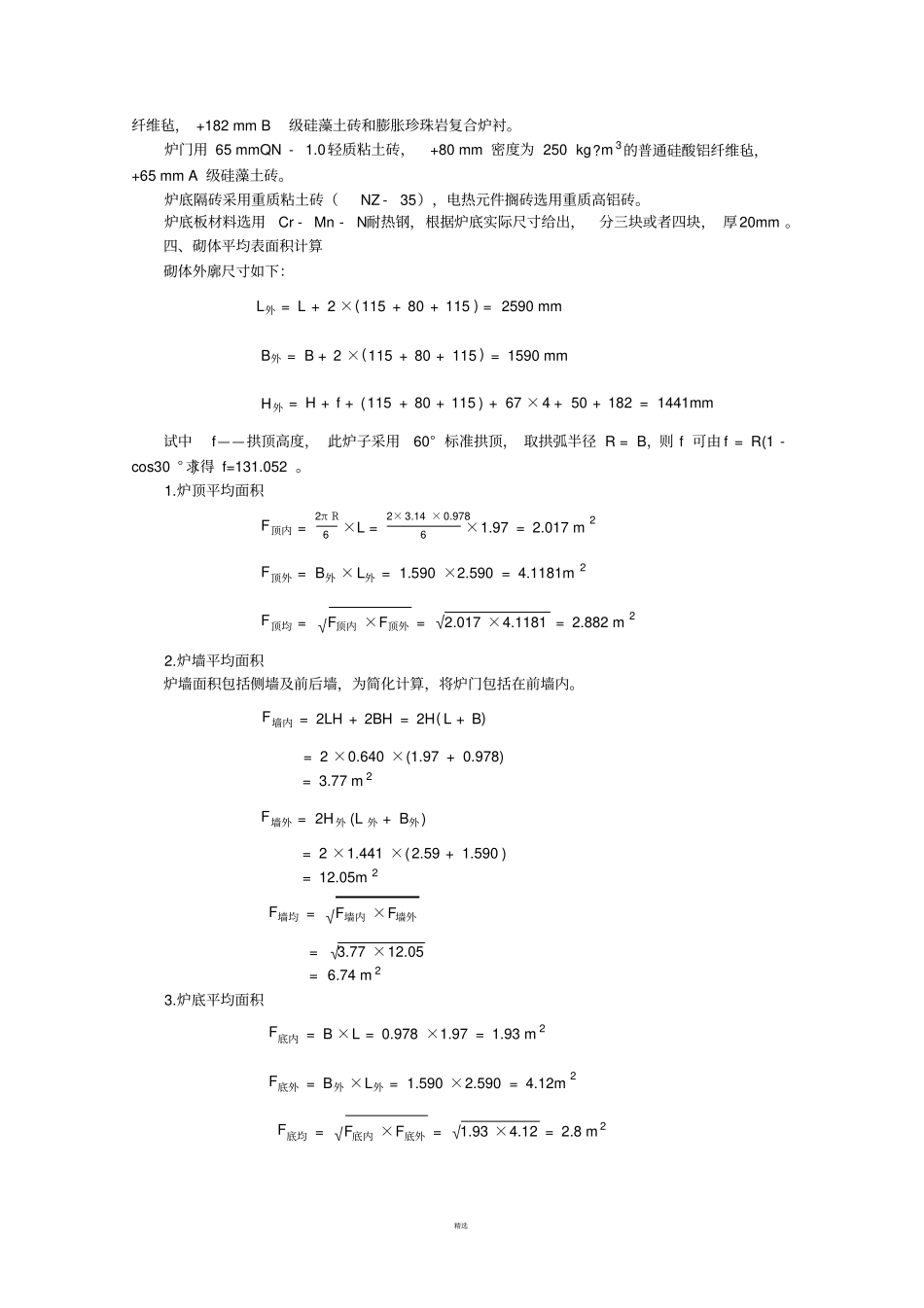

箱式电阻炉课程设计_第2页
2/8

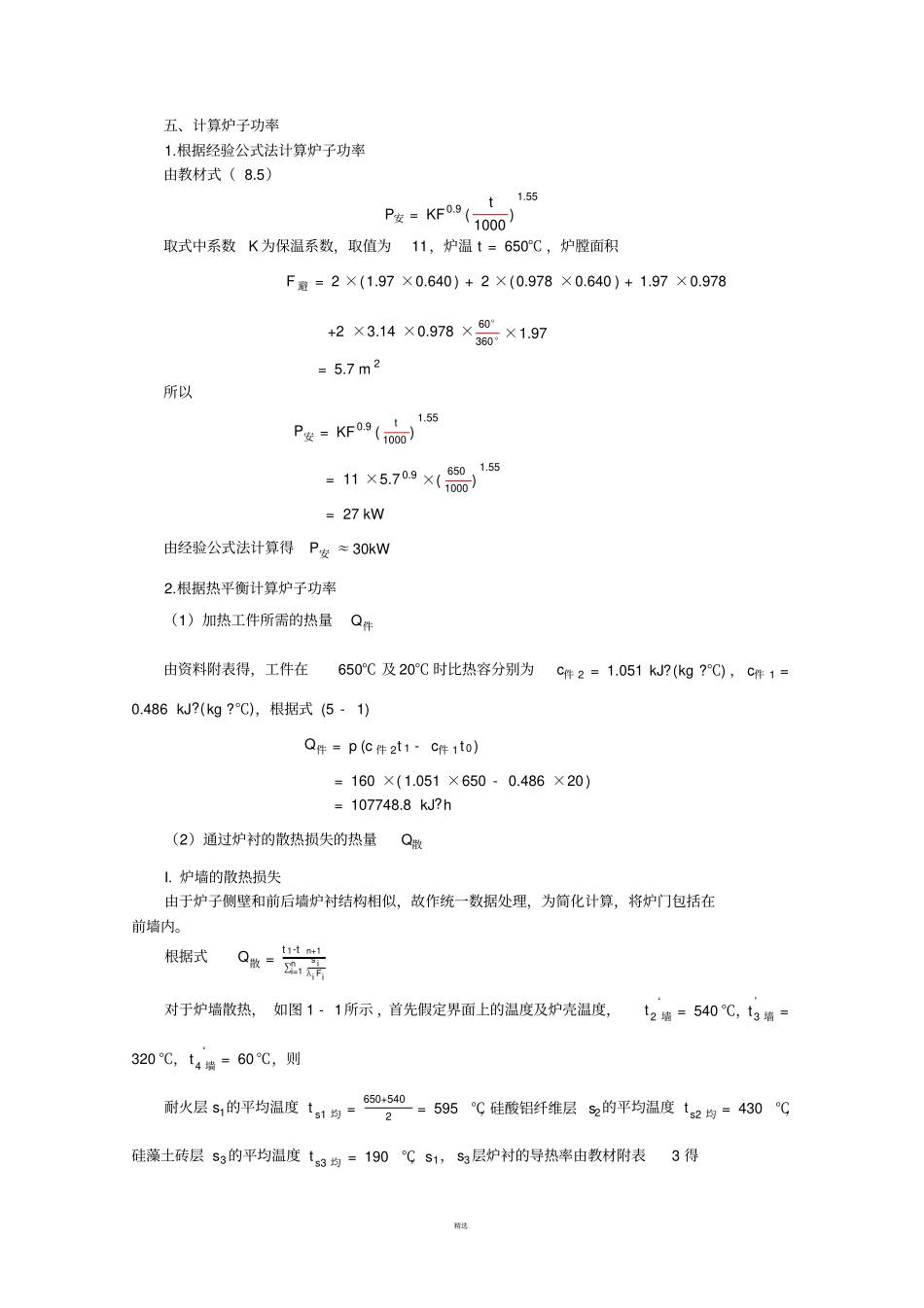

箱式电阻炉课程设计_第3页
3/8
精选一、设计任务书题目:设计一台中温箱式热处理电阻炉;生产能力: 160 kg/h ;生产要求:无定型产品,小批量多品种,周期式成批装料,长时间连续生产;要求:完整的设计计算书一份和炉子总图一张。二、炉型的选择根据生产特点,拟选用中温箱式热处理电阻炉,最高使用温度650℃ ,不通保护气氛。三、确定炉体结构及尺寸1.炉底面积的确定因无定型产品,故不能用实际排料法确定炉底面积,只能用加热能力指标法。已知生产率 p 为 160 kg/h ,按照教材表5-1 选择箱式炉用于退火和回火时的单位面积生产率p0 为100 kg/(m2﹒h),故可求得炉底有效面积:F1 =PP0=160100= 1.6m 2由于有效面积与炉底总面积存在关系式F1 F?= 0.60~0.85 ,取系数上限, 得炉底实际面积:F =F10.85=1.60.85= 1.88m 22.炉底长度和宽度的确定由于热处理箱式电阻炉设计时应考虑出料方便,取L B?= 2,因此,可求得:L = √F 0.5?= √ 1.88 0.5?= 1.94mB = L 2?= 1.94 2?= 0.97 m根据标准砖尺寸,为便于砌砖,取L = 1.970 m , B = 0.978 m ,如总图所示。3.炉膛高度的确定按照统计资料,炉膛高度H与宽度 B之比 H B? 通常在 0.5~0.9 之间,根据炉子工作条件,取H B?= 0.654m 。因此,确定炉膛尺寸如下:长L = (230 + 2) ×8 + (230 ×12 + 2) = 1970 m宽B = (120 + 2) ×4 + ( 65 + 2) ×2 + (40 + 2) ×3 + ( 113 + 2) ×2 = 978mm高H = (65 + 2) ×9 + 37 = 640 mm为避免工件与炉内壁或电热元件搁砖相碰撞,应使工件与炉膛内壁之间有一定的空间,确定工作室有效尺寸为:L 效 = 1700 mmB效 = 700 mmH效 = 500 mm4.炉衬材料及厚度的确定由于侧墙、前墙及后墙的工作条件相似,采用相同炉衬结构,即113mm QN - 0.8轻质粘土砖, +80 mm密度为 250 kg m3?的普通硅酸铝纤维毡,+113mm B 级硅藻土砖。炉顶采用 113 mmQN -1.0轻质粘土砖, +80 mm 密度为 250 kg m3?的普通硅酸铝纤维毡,+115 mm 膨胀珍珠岩。炉底采用三层 QN - 1.0轻质粘土砖 (67 ×3)mm ,+50 mm 密度为 250 kg m 3?的普通硅酸铝精选纤维毡, +182 mm B级硅藻土砖和膨胀珍珠岩复合炉衬。炉门用 65 mmQN -1.0轻质粘土砖,+80 mm 密度为 250 kg m 3?的普通硅酸铝纤维毡,+65 mm A 级硅藻土砖。炉底隔砖采用重质粘土砖(NZ -35),电热元件搁砖选用重...
