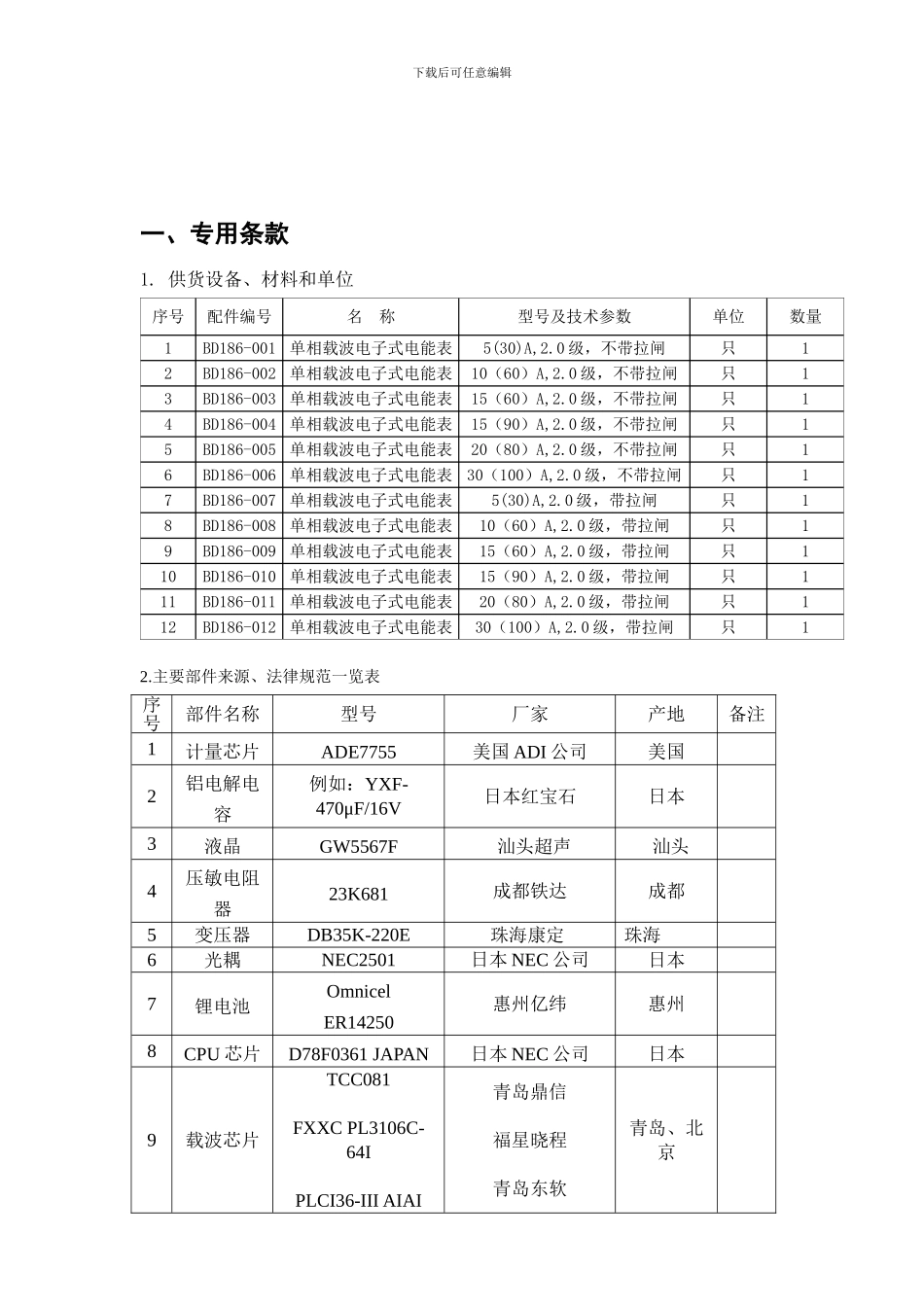

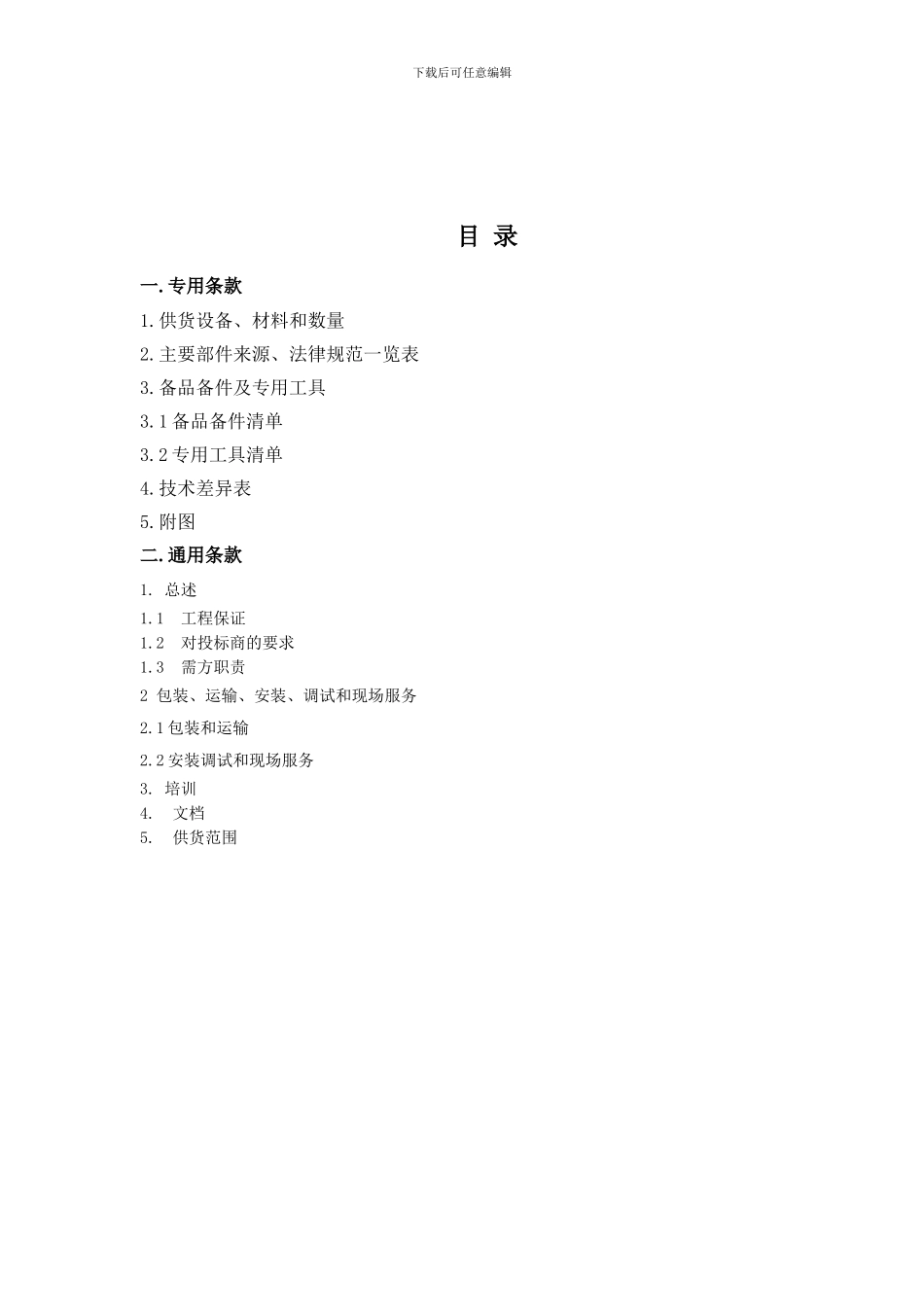

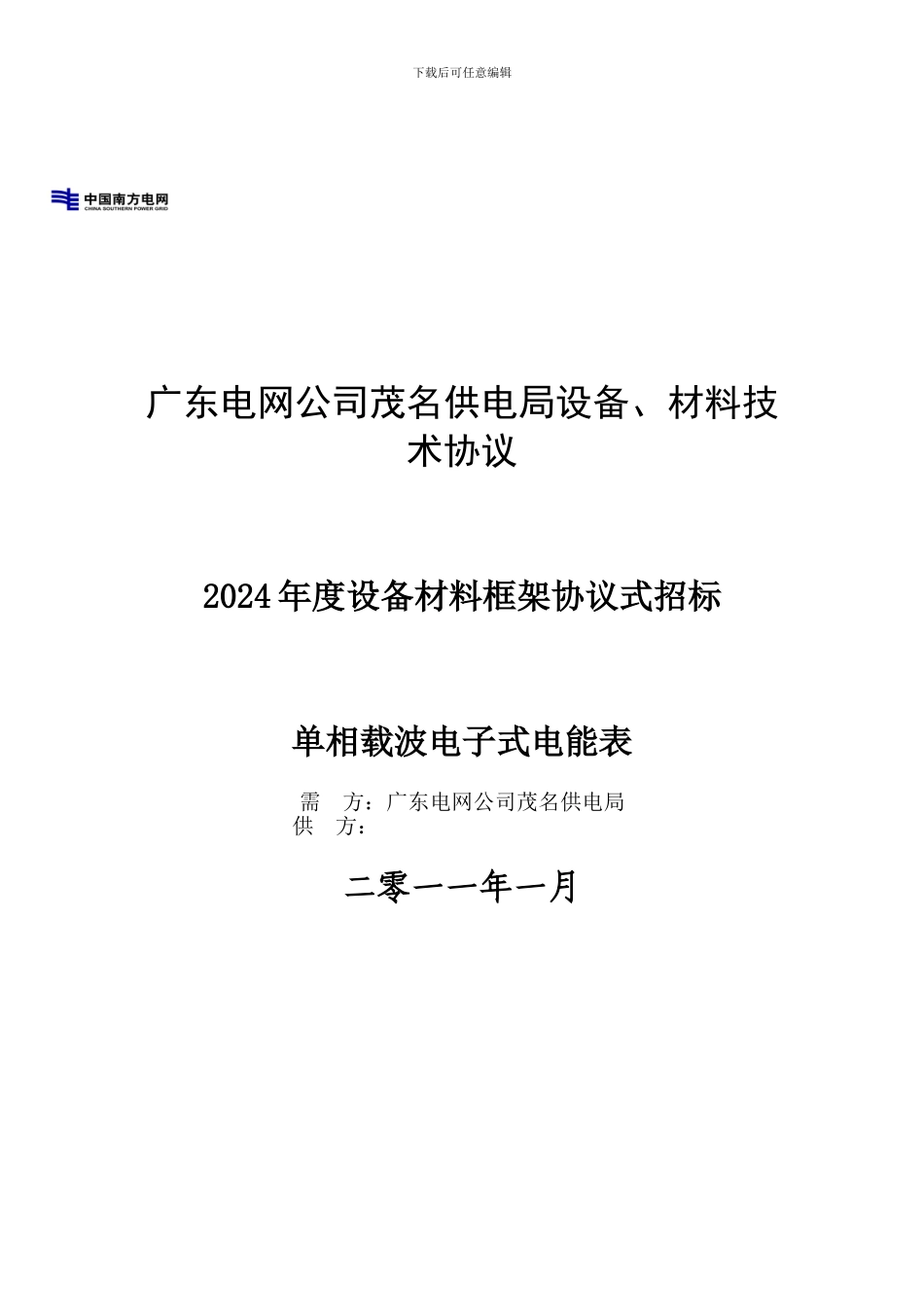

下载后可任意编辑 广东电网公司茂名供电局设备、材料技术协议2024 年度设备材料框架协议式招标单相载波电子式电能表需 方:广东电网公司茂名供电局供 方: 二零一一年一月下载后可任意编辑目 录一. 专用条款1.供货设备、材料和数量2.主要部件来源、法律规范一览表3.备品备件及专用工具3.1 备品备件清单3.2 专用工具清单4.技术差异表5.附图二. 通用条款1. 总述1.1 工程保证1.2 对投标商的要求1.3 需方职责2 包装、运输、安装、调试和现场服务2.1 包装和运输2.2 安装调试和现场服务3. 培训4. 文档5. 供货范围下载后可任意编辑一、专用条款1. 供货设备、材料和单位序号配件编号名 称型号及技术参数单位数量1BD186-001单相载波电子式电能表5(30)A,2.0 级,不带拉闸只12BD186-002单相载波电子式电能表10(60)A,2.0 级,不带拉闸只13BD186-003单相载波电子式电能表15(60)A,2.0 级,不带拉闸只14BD186-004单相载波电子式电能表15(90)A,2.0 级,不带拉闸只15BD186-005单相载波电子式电能表20(80)A,2.0 级,不带拉闸只16BD186-006单相载波电子式电能表30(100)A,2.0 级,不带拉闸只17BD186-007单相载波电子式电能表5(30)A,2.0 级,带拉闸只18BD186-008单相载波电子式电能表10(60)A,2.0 级,带拉闸只19BD186-009单相载波电子式电能表15(60)A,2.0 级,带拉闸只110BD186-010单相载波电子式电能表15(90)A,2.0 级,带拉闸只111BD186-011单相载波电子式电能表20(80)A,2.0 级,带拉闸只112BD186-012单相载波电子式电能表30(100)A,2.0 级,带拉闸只12.主要部件来源、法律规范一览表序号部件名称型号厂家产地备注1计量芯片ADE7755美国 ADI 公司美国2铝电解电容例如:YXF-470μF/16V 日本红宝石日本3液晶GW5567F汕头超声汕头4压敏电阻器23K681成都铁达成都5变压器DB35K-220E珠海康定珠海6光耦NEC2501日本 NEC 公司日本7锂电池OmnicelER14250惠州亿纬惠州8CPU 芯片D78F0361 JAPAN 日本 NEC 公司日本9载波芯片TCC081FXXC PL3106C-64IPLCI36-III AIAI青岛鼎信福星晓程青岛东软青岛、北京下载后可任意编辑10晶振 13.579545M舟山润达/武汉高金鑫舟山/武汉11晶振 232.768kHz日本 KDS日本12发光二极管高亮度 φ5宁波升谱宁波13贴片电阻器0805国巨/TDK台湾/日本14贴片电容器0805国巨/TDK台湾/日本15片式二极管4007扬州扬杰扬州16热敏电阻PTC SPMZB-6 500Ω~800Ω深圳劲阳深圳17继电器BST-902WJ1-100 ...
