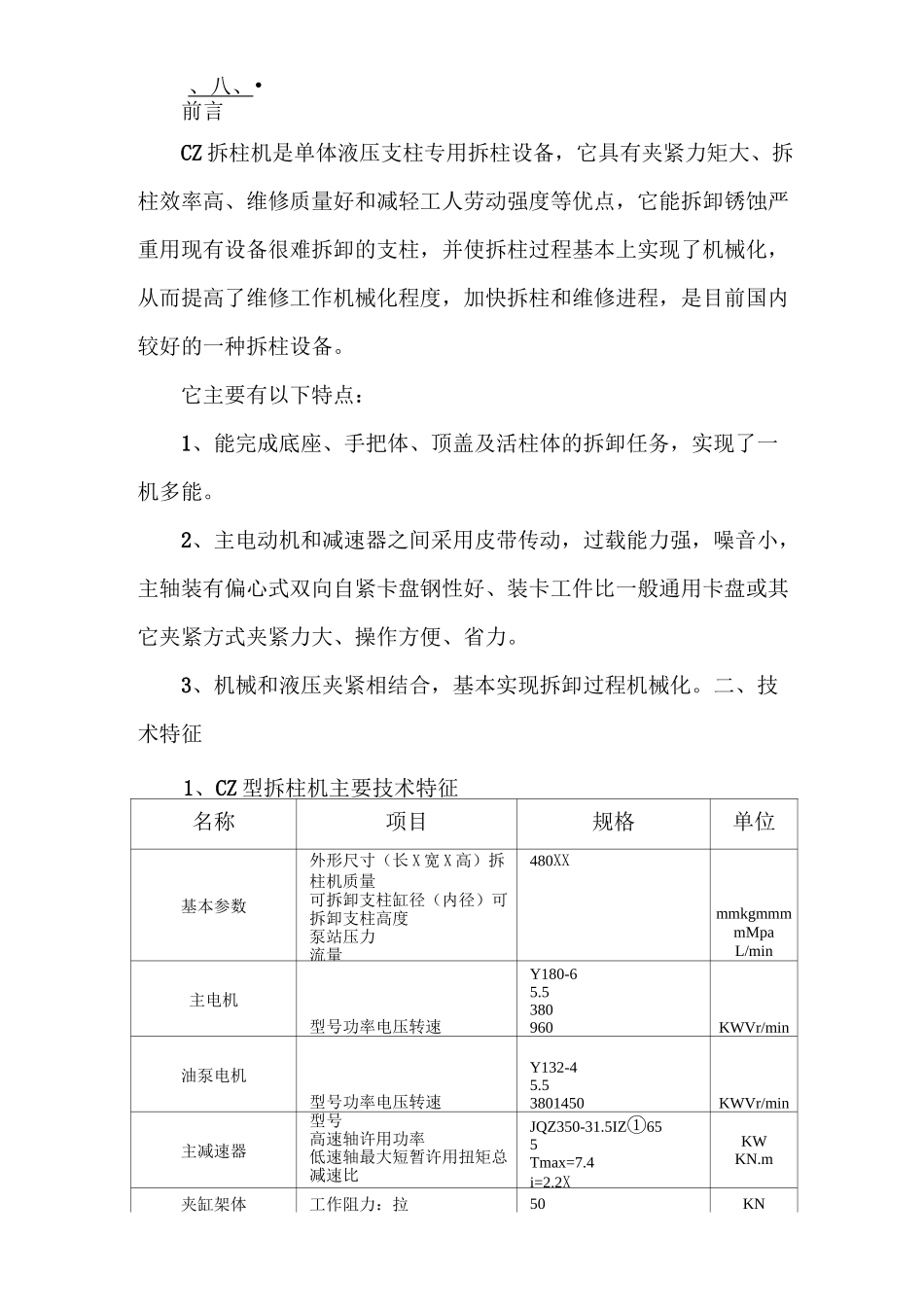

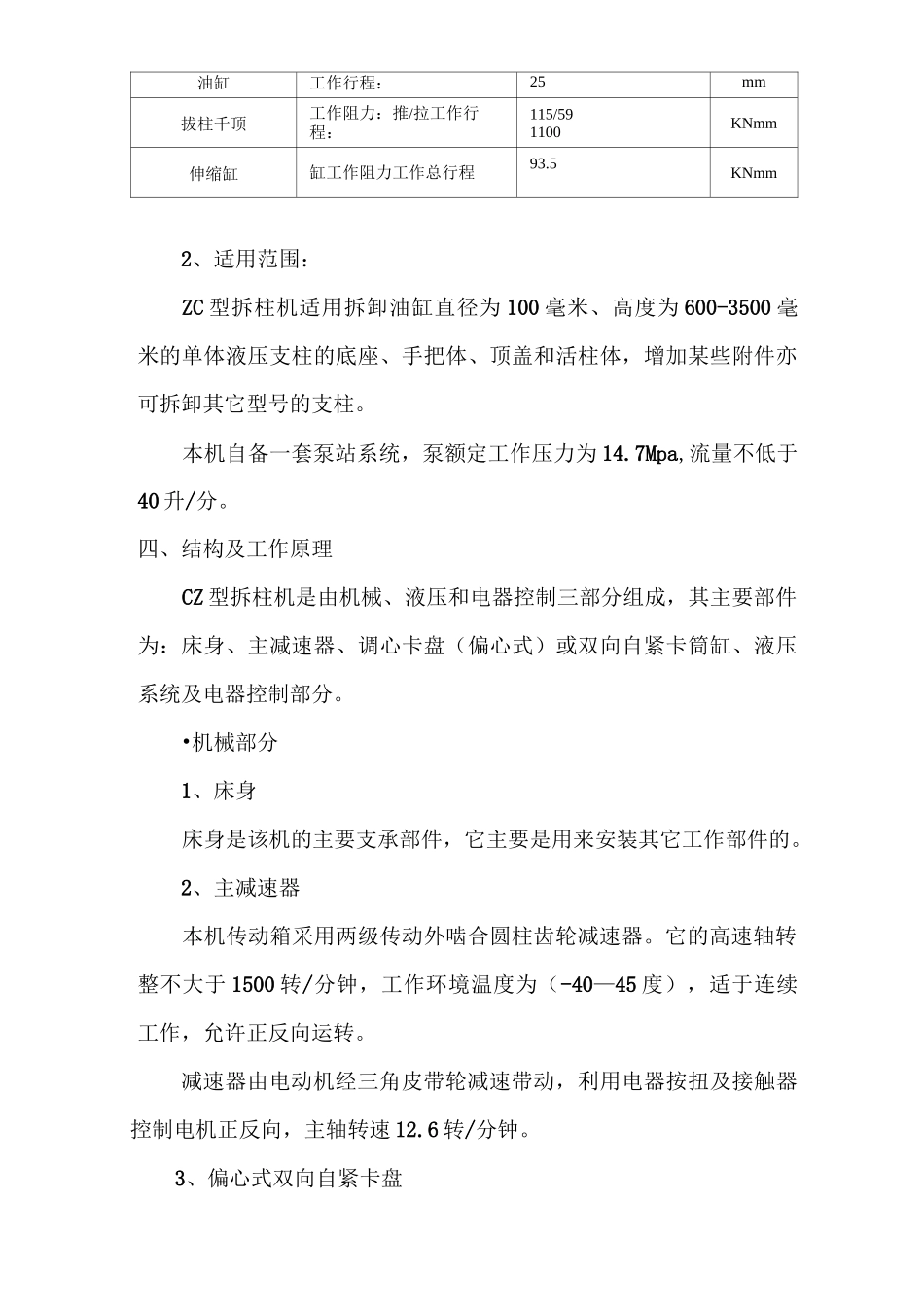

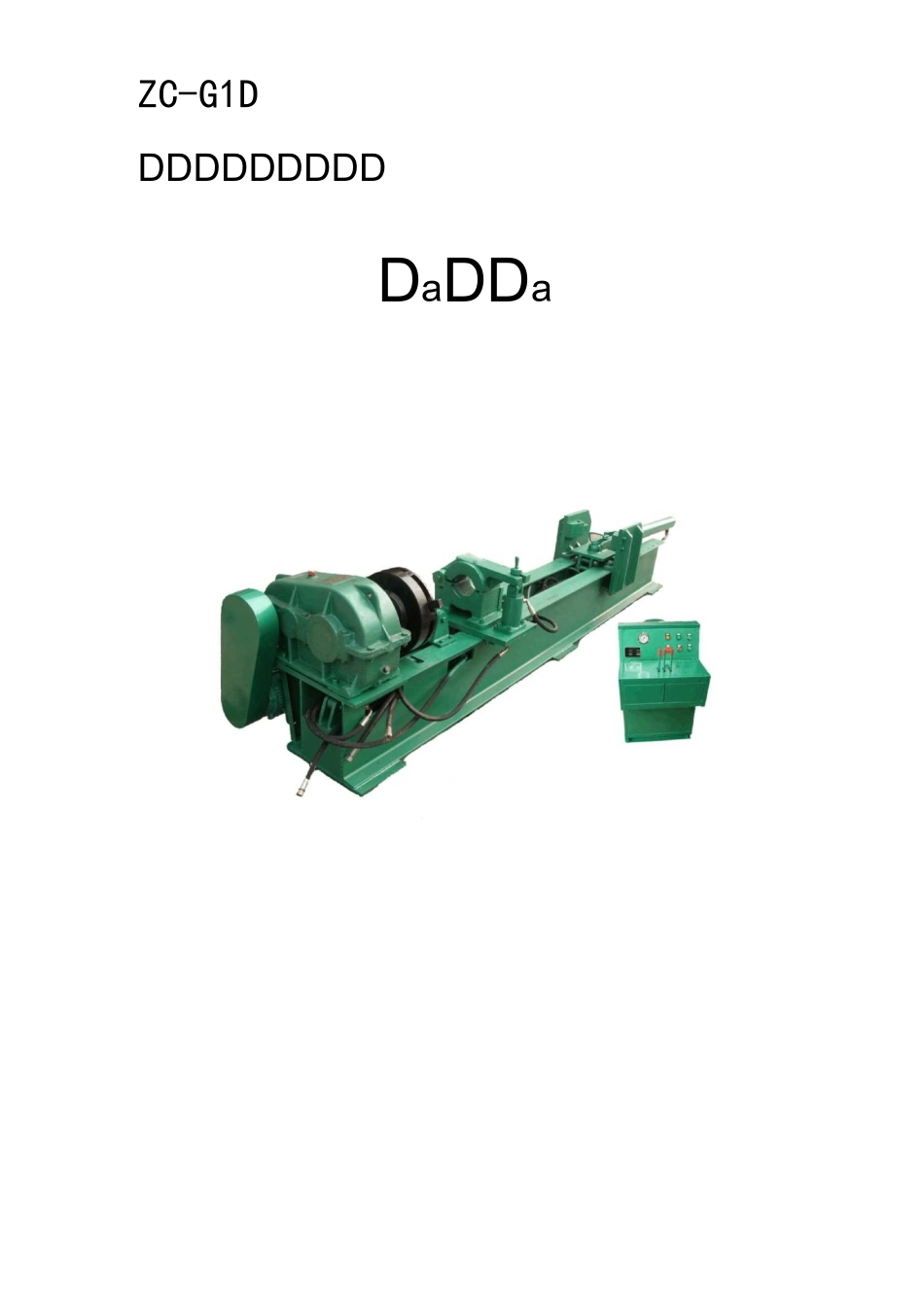

ZC-G1DDDDDDDDDDDaDDa、八、•前言CZ 拆柱机是单体液压支柱专用拆柱设备，它具有夹紧力矩大、拆柱效率高、维修质量好和减轻工人劳动强度等优点，它能拆卸锈蚀严重用现有设备很难拆卸的支柱，并使拆柱过程基本上实现了机械化，从而提高了维修工作机械化程度，加快拆柱和维修进程，是目前国内较好的一种拆柱设备。它主要有以下特点：1、能完成底座、手把体、顶盖及活柱体的拆卸任务，实现了一机多能。2、主电动机和减速器之间采用皮带传动，过载能力强，噪音小，主轴装有偏心式双向自紧卡盘钢性好、装卡工件比一般通用卡盘或其它夹紧方式夹紧力大、操作方便、省力。3、机械和液压夹紧相结合，基本实现拆卸过程机械化。二、技术特征1、CZ 型拆柱机主要技术特征名称项目规格单位基本参数外形尺寸（长 X 宽 X 高）拆柱机质量可拆卸支柱缸径（内径）可拆卸支柱高度泵站压力流量480XXmmkgmmmmMpaL/min主电机型号功率电压转速Y180-65.5380960KWVr/min油泵电机型号功率电压转速Y132-45.53801450KWVr/min主减速器型号高速轴许用功率低速轴最大短暂许用扭矩总减速比JQZ350-31.5IZ①655Tmax=7.4i=2.2XKWKN.m夹缸架体工作阻力：拉50KN油缸工作行程：25mm拔柱千顶工作阻力：推/拉工作行程：115/591100KNmm伸缩缸缸工作阻力工作总行程93.5KNmm2、适用范围：ZC 型拆柱机适用拆卸油缸直径为 100 毫米、高度为 600-3500 毫米的单体液压支柱的底座、手把体、顶盖和活柱体，增加某些附件亦可拆卸其它型号的支柱。本机自备一套泵站系统，泵额定工作压力为 14.7Mpa,流量不低于40 升/分。四、结构及工作原理CZ 型拆柱机是由机械、液压和电器控制三部分组成，其主要部件为：床身、主减速器、调心卡盘（偏心式）或双向自紧卡筒缸、液压系统及电器控制部分。•机械部分1、床身床身是该机的主要支承部件，它主要是用来安装其它工作部件的。2、主减速器本机传动箱采用两级传动外啮合圆柱齿轮减速器。它的高速轴转整不大于 1500 转/分钟，工作环境温度为（-40—45 度），适于连续工作，允许正反向运转。减速器由电动机经三角皮带轮减速带动，利用电器按扭及接触器控制电机正反向，主轴转速 12.6 转/分钟。3、偏心式双向自紧卡盘偏心式双向自紧卡盘偏心式双向自紧卡盘、直接与主器输出轴相联。工作时用来夹紧支柱的底座和油缸。偏心式双方向自紧卡盘主要由卡盘体、转盘体、偏心轮、轴架体及导向拨销等组成。偏心式双向自紧卡盘工作原理：转盘体在卡盘体内转动...
