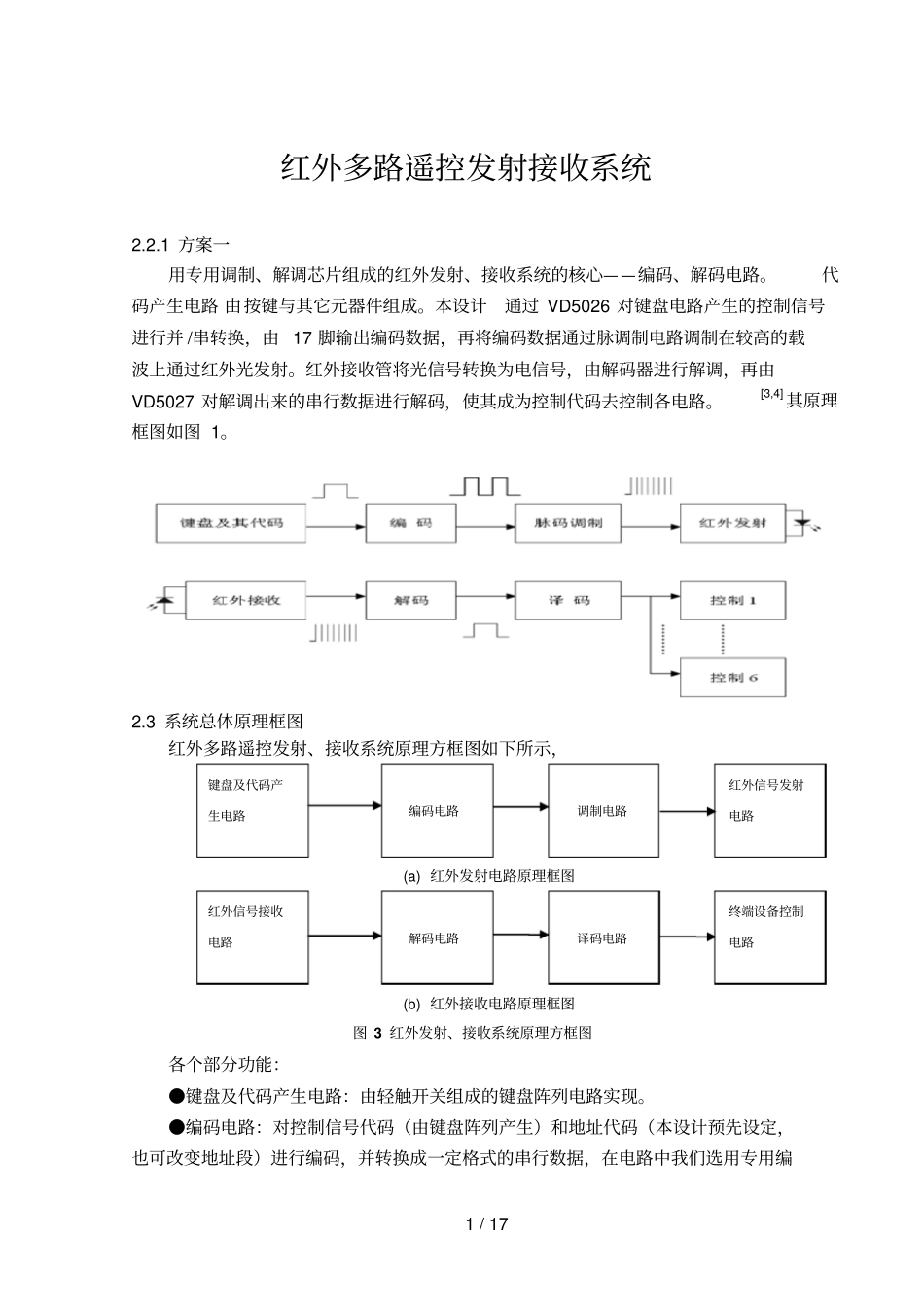

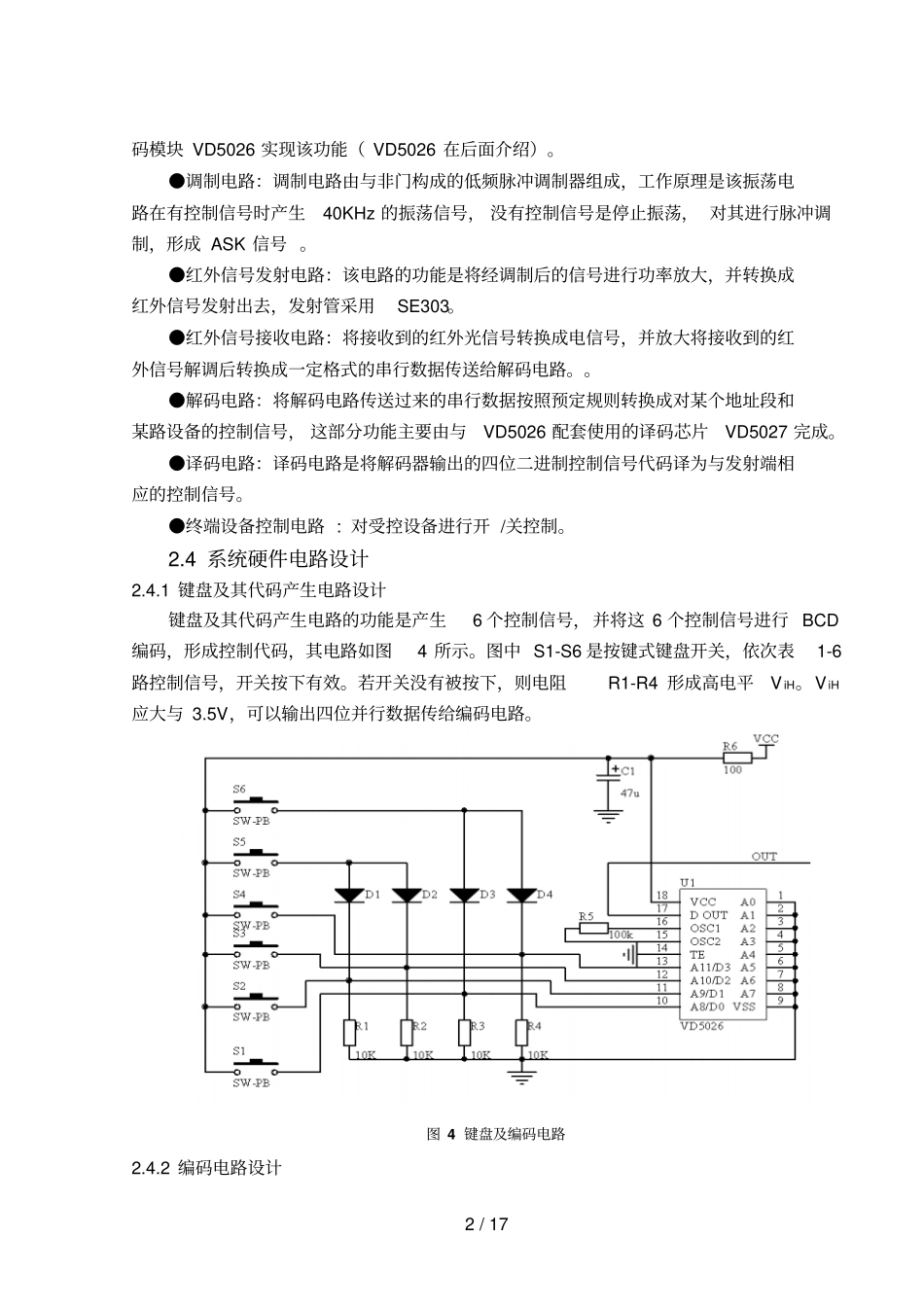

1 / 17 红外多路遥控发射接收系统2.2.1 方案一用专用调制、解调芯片组成的红外发射、接收系统的核心——编码、解码电路。代码产生电路 由按键与其它元器件组成。本设计通过 VD5026 对键盘电路产生的控制信号进行并 /串转换，由 17 脚输出编码数据，再将编码数据通过脉调制电路调制在较高的载波上通过红外光发射。红外接收管将光信号转换为电信号，由解码器进行解调，再由VD5027 对解调出来的串行数据进行解码，使其成为控制代码去控制各电路。[3,4]其原理框图如图 1。2.3 系统总体原理框图红外多路遥控发射、接收系统原理方框图如下所示，(a) 红外发射电路原理框图(b) 红外接收电路原理框图图 3 红外发射、接收系统原理方框图各个部分功能：●键盘及代码产生电路：由轻触开关组成的键盘阵列电路实现。●编码电路：对控制信号代码（由键盘阵列产生）和地址代码（本设计预先设定，也可改变地址段）进行编码，并转换成一定格式的串行数据，在电路中我们选用专用编红外信号接收电路解码电路译码电路终端设备控制电路键盘及代码产生电路编码电路调制电路红外信号发射电路2 / 17 码模块 VD5026 实现该功能（ VD5026 在后面介绍）。●调制电路：调制电路由与非门构成的低频脉冲调制器组成，工作原理是该振荡电路在有控制信号时产生40KHz 的振荡信号， 没有控制信号是停止振荡， 对其进行脉冲调制，形成 ASK 信号 。●红外信号发射电路：该电路的功能是将经调制后的信号进行功率放大，并转换成红外信号发射出去，发射管采用SE303。●红外信号接收电路：将接收到的红外光信号转换成电信号，并放大将接收到的红外信号解调后转换成一定格式的串行数据传送给解码电路。。●解码电路：将解码电路传送过来的串行数据按照预定规则转换成对某个地址段和某路设备的控制信号， 这部分功能主要由与VD5026 配套使用的译码芯片VD5027 完成。●译码电路：译码电路是将解码器输出的四位二进制控制信号代码译为与发射端相应的控制信号。●终端设备控制电路 : 对受控设备进行开 /关控制。2.4 系统硬件电路设计2.4.1 键盘及其代码产生电路设计键盘及其代码产生电路的功能是产生6 个控制信号，并将这 6 个控制信号进行 BCD编码，形成控制代码，其电路如图4 所示。图中 S1-S6 是按键式键盘开关，依次表1-6路控制信号，开关按下有效。若开关没有被按下，则电阻R1-R4 形成高电平V iH。V iH应大与 3.5V，可以输出四位并行数据传...
