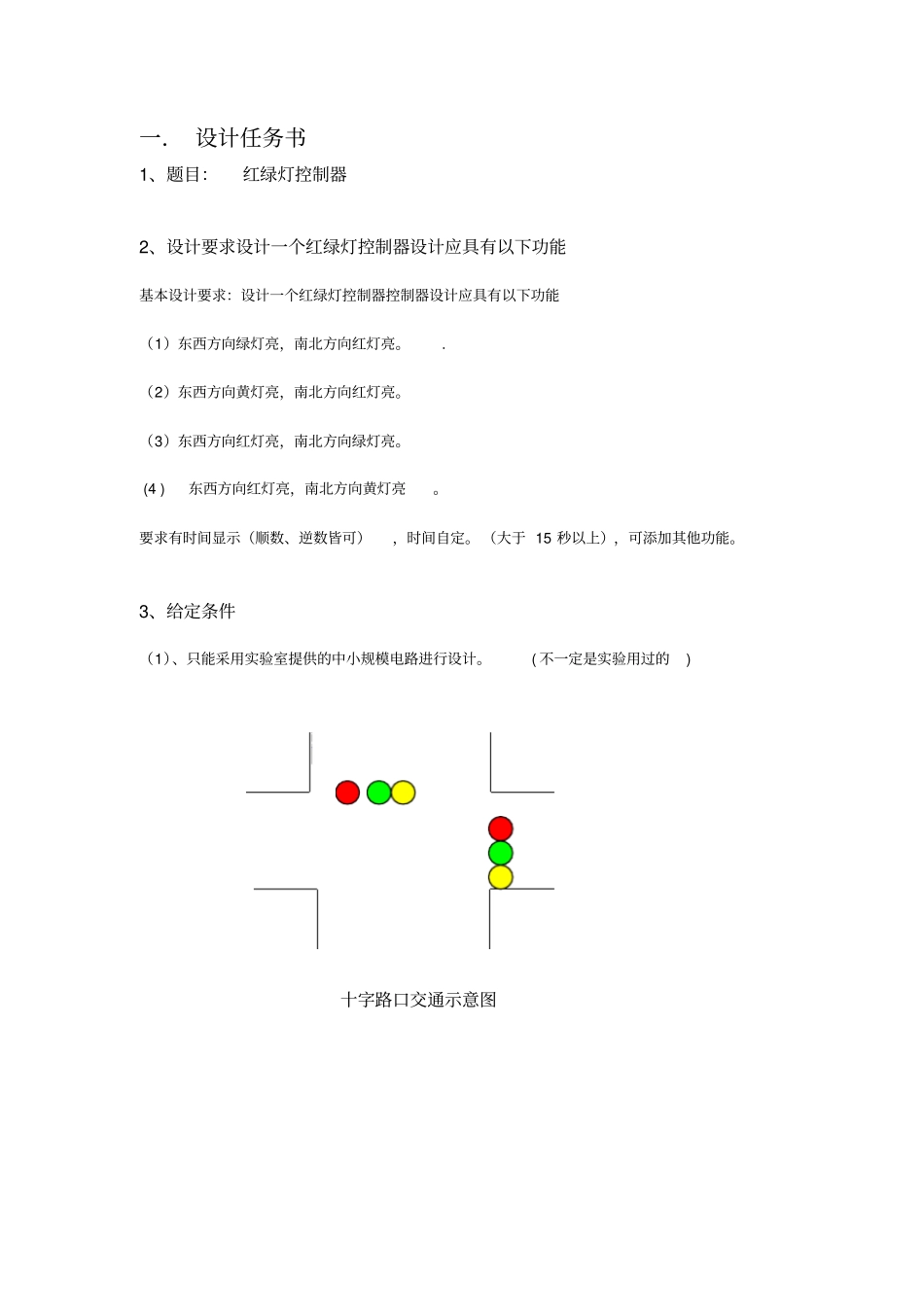

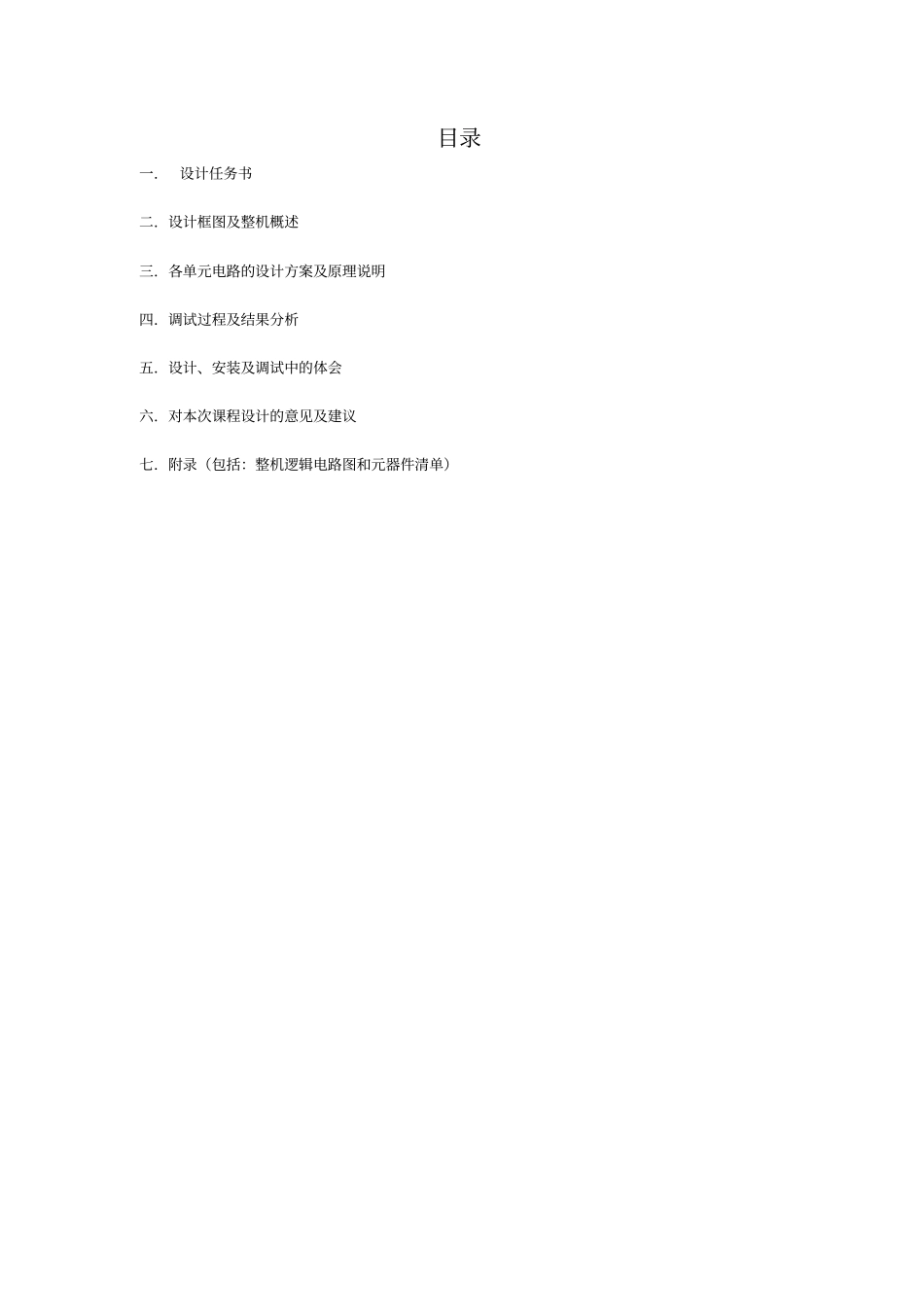

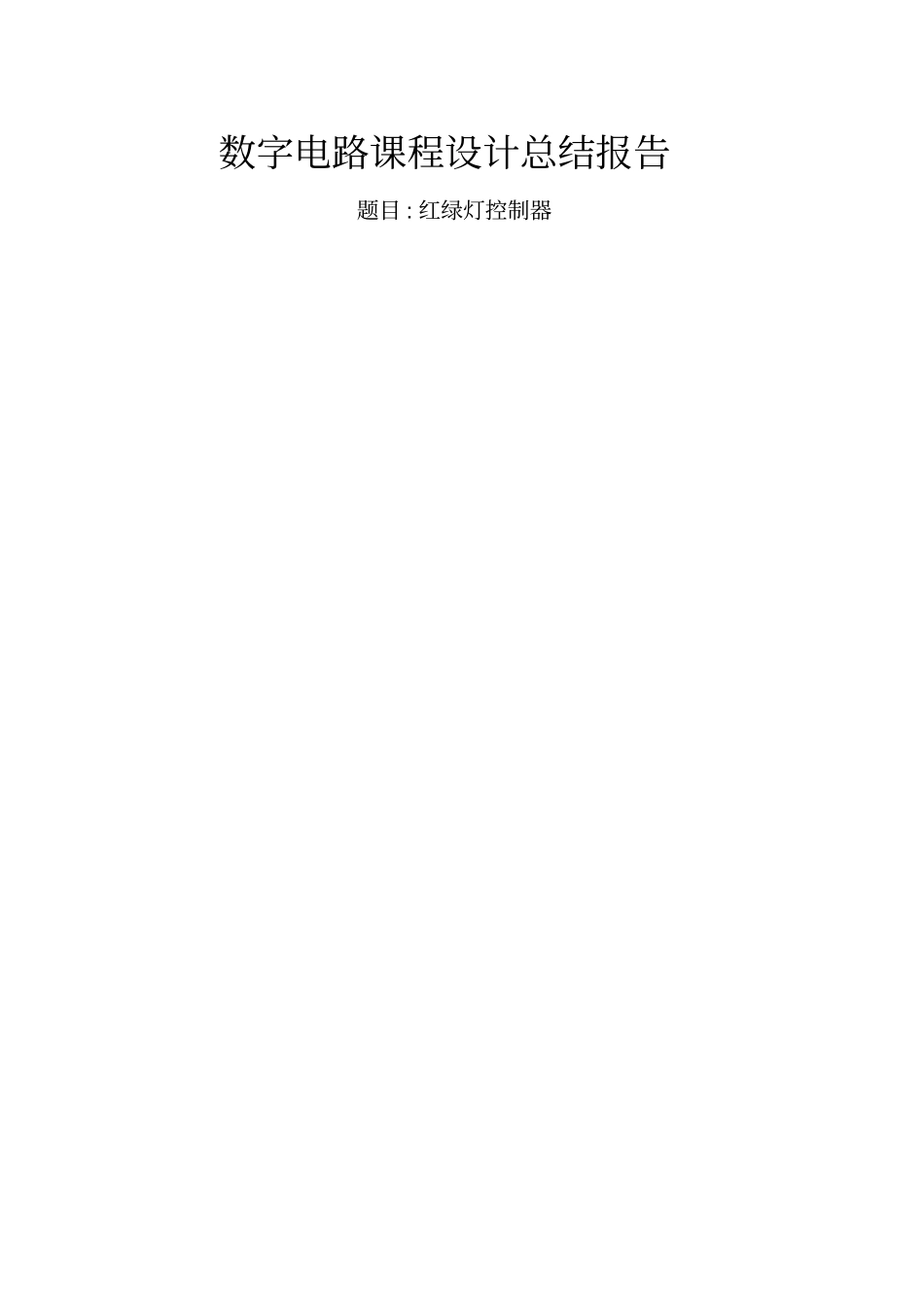

数字电路课程设计总结报告题目 : 红绿灯控制器目录一． 设计任务书二．设计框图及整机概述三．各单元电路的设计方案及原理说明四．调试过程及结果分析五．设计、安装及调试中的体会六．对本次课程设计的意见及建议七．附录（包括：整机逻辑电路图和元器件清单）一． 设计任务书1、题目：红绿灯控制器2、设计要求设计一个红绿灯控制器设计应具有以下功能基本设计要求：设计一个红绿灯控制器控制器设计应具有以下功能（1）东西方向绿灯亮，南北方向红灯亮。. （2）东西方向黄灯亮，南北方向红灯亮。（3）东西方向红灯亮，南北方向绿灯亮。 (4 ) 东西方向红灯亮，南北方向黄灯亮。要求有时间显示（顺数、逆数皆可），时间自定。 （大于 15 秒以上），可添加其他功能。3、给定条件（1）、只能采用实验室提供的中小规模电路进行设计。( 不一定是实验用过的) 十字路口交通示意图二． 设计框图及整机概述1、设计框图2、整机概述该电路旨在模拟交通灯基本工作原理。在预置数电路信号灯显示电路中设定南北方向红灯（ 47 秒）、绿灯（ 38 秒）、黄灯（ 9 秒），电路按照设计要求的状态工作。三． 各单元电路的设计方案及原理说明1、减法计数器本电路采用两片同步十进制加/ 减法计数器74LS190，用串行进位方式构成一个百进制减法计数器，再采用预置数的方法，构成47 进制的减法计数器。如下图所示：脉冲发生器减法计数器数码管显示状态控制器计数译码器信号灯显示2、状态控制器交通灯工作流程如图所示主、支道上红、 绿、黄信号灯的状态主要取决状态控制器的输出状态。他们之间的关系见真值表所示。对于信号灯的状态，“1”表示灯亮，“0”表示灯灭。主道红灯亮，支道黄灯亮支道红灯亮，主道绿灯亮0 秒末主道红灯亮，支道绿灯亮支道红灯亮，主道绿灯亮47 秒支道红灯亮，主道黄灯亮9 秒主道红灯亮，支道绿灯亮0 秒末47 秒9 秒信号灯信号真值表状态控制器输出主道信号灯支道信号灯Q2Q1R（红）G(绿) Y(黄) r （红）g( 绿) y( 黄) 0 0 1 1 0 1 0 1 1 1 0 0 0 0 1 0 0 0 0 1 0 0 1 1 1 0 0 0 0 1 0 0 根据真值表，可求出各信号灯的逻辑函数表达式为：R=Q2‘G=Q2Q1‘Y=Q2Q1 R1=Q2 G1=Q2‘Q1’Y1=Q2‘Q1 所以交通灯的显示电路如图所示：3、数码管显示数码管从左到右依次接入计数器高位、低位4、减法计数器——状态控制器减法计数器0 秒或者 9 秒的时候给状态控制器一个脉冲信号，电路图...
