纸坊隧道出口监控量测方案资料

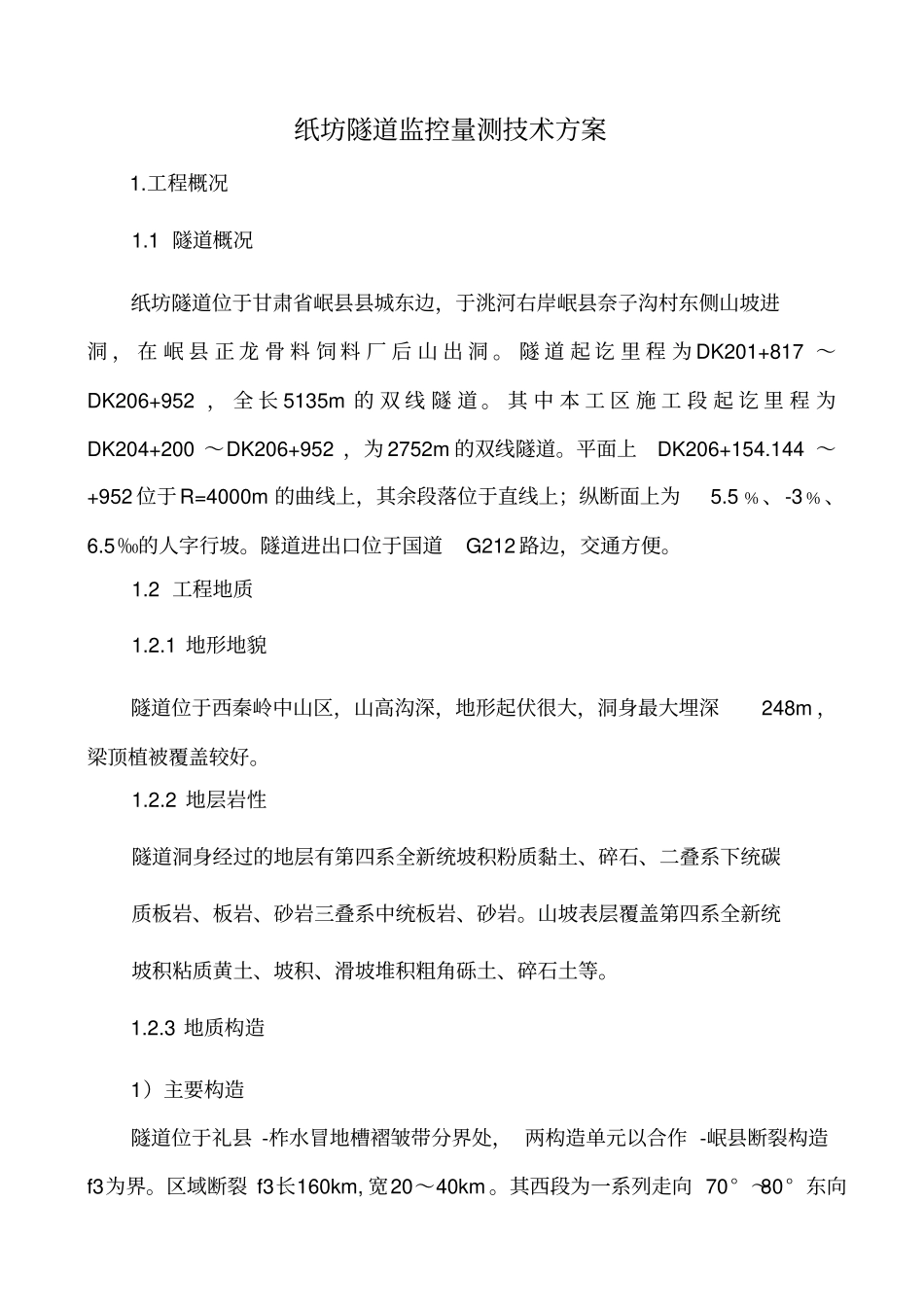

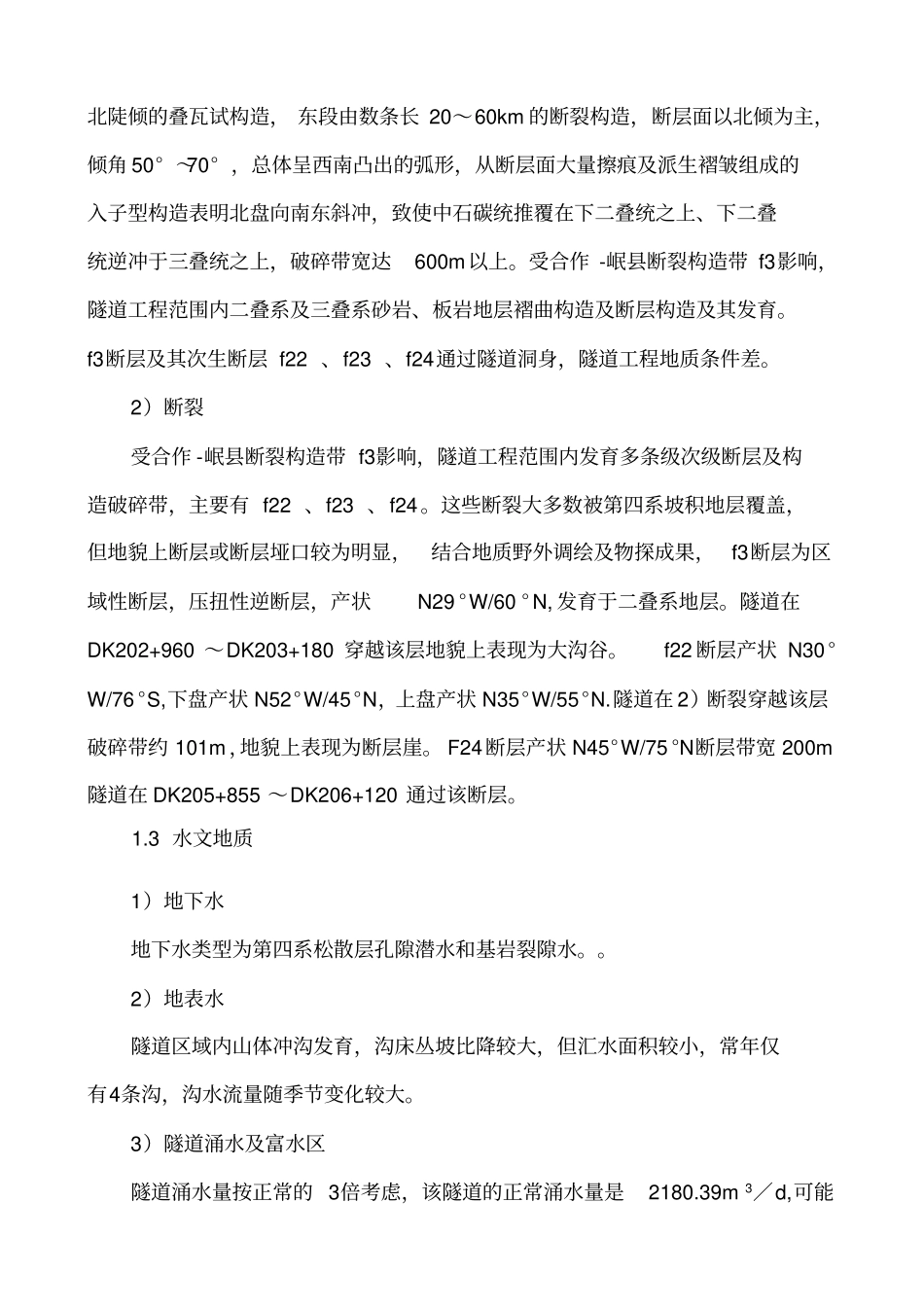

纸坊隧道监控量测技术方案1.工程概况1.1 隧道概况纸坊隧道位于甘肃省岷县县城东边，于洮河右岸岷县奈子沟村东侧山坡进洞 ， 在 岷 县 正 龙 骨 料 饲 料 厂 后 山 出 洞 。 隧 道 起 讫 里 程 为 DK201+817 ～DK206+952 ， 全 长 5135m 的 双 线 隧 道 。 其 中 本 工 区 施 工 段 起 讫 里 程 为DK204+200 ～DK206+952 ，为 2752m 的双线隧道。平面上DK206+154.144 ～+952 位于R=4000m 的曲线上，其余段落位于直线上；纵断面上为5.5﹪、-3﹪、6.5‰的人字行坡。隧道进出口位于国道G212 路边，交通方便。1.2 工程地质1.2.1 地形地貌隧道位于西秦岭中山区，山高沟深，地形起伏很大，洞身最大埋深248m ，梁顶植被覆盖较好。1.2.2 地层岩性隧道洞身经过的地层有第四系全新统坡积粉质黏土、碎石、二叠系下统碳质板岩、板岩、砂岩三叠系中统板岩、砂岩。山坡表层覆盖第四系全新统坡积粘质黄土、坡积、滑坡堆积粗角砾土、碎石土等。1.2.3 地质构造1）主要构造隧道位于礼县 -柞水冒地槽褶皱带分界处， 两构造单元以合作 -岷县断裂构造f3为界。区域断裂 f3长160km, 宽20～40km 。其西段为一系列走向 70° ～80° 东向北陡倾的叠瓦试构造， 东段由数条长 20～60km 的断裂构造，断层面以北倾为主，倾角 50° ～70° ，总体呈西南凸出的弧形，从断层面大量擦痕及派生褶皱组成的入子型构造表明北盘向南东斜冲，致使中石碳统推覆在下二叠统之上、下二叠统逆冲于三叠统之上，破碎带宽达600m以上。受合作 -岷县断裂构造带 f3影响，隧道工程范围内二叠系及三叠系砂岩、板岩地层褶曲构造及断层构造及其发育。f3断层及其次生断层 f22 、f23 、f24通过隧道洞身，隧道工程地质条件差。2）断裂受合作 -岷县断裂构造带 f3影响，隧道工程范围内发育多条级次级断层及构造破碎带，主要有 f22 、f23 、f24。这些断裂大多数被第四系坡积地层覆盖，但地貌上断层或断层垭口较为明显，结合地质野外调绘及物探成果，f3断层为区域性断层，压扭性逆断层，产状N29 °W/60 ° N, 发育于二叠系地层。隧道在DK202+960 ～DK203+180 穿越该层地貌上表现为大沟谷。f22 断层产状 N30 °W/76 °S,下盘产状 N52°W/45°N，上盘产状 N35°W/55°N.隧道在 2）断裂穿越该层破碎带约 101m ，地貌上表现为断层崖。 F24断层产状 N45°W/75 °N断层带宽 200m隧道在 DK205+855 ～DK206+1...
