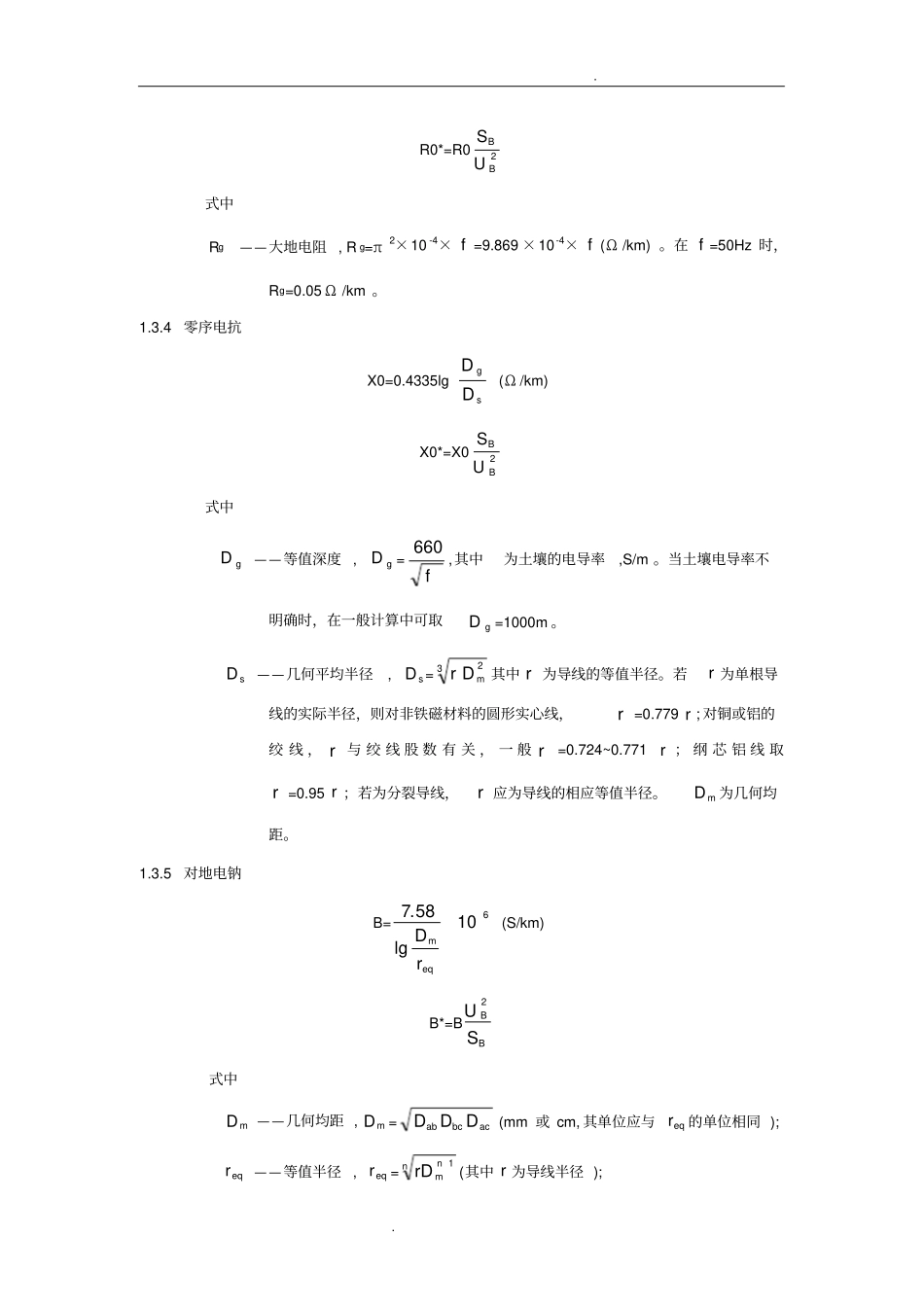

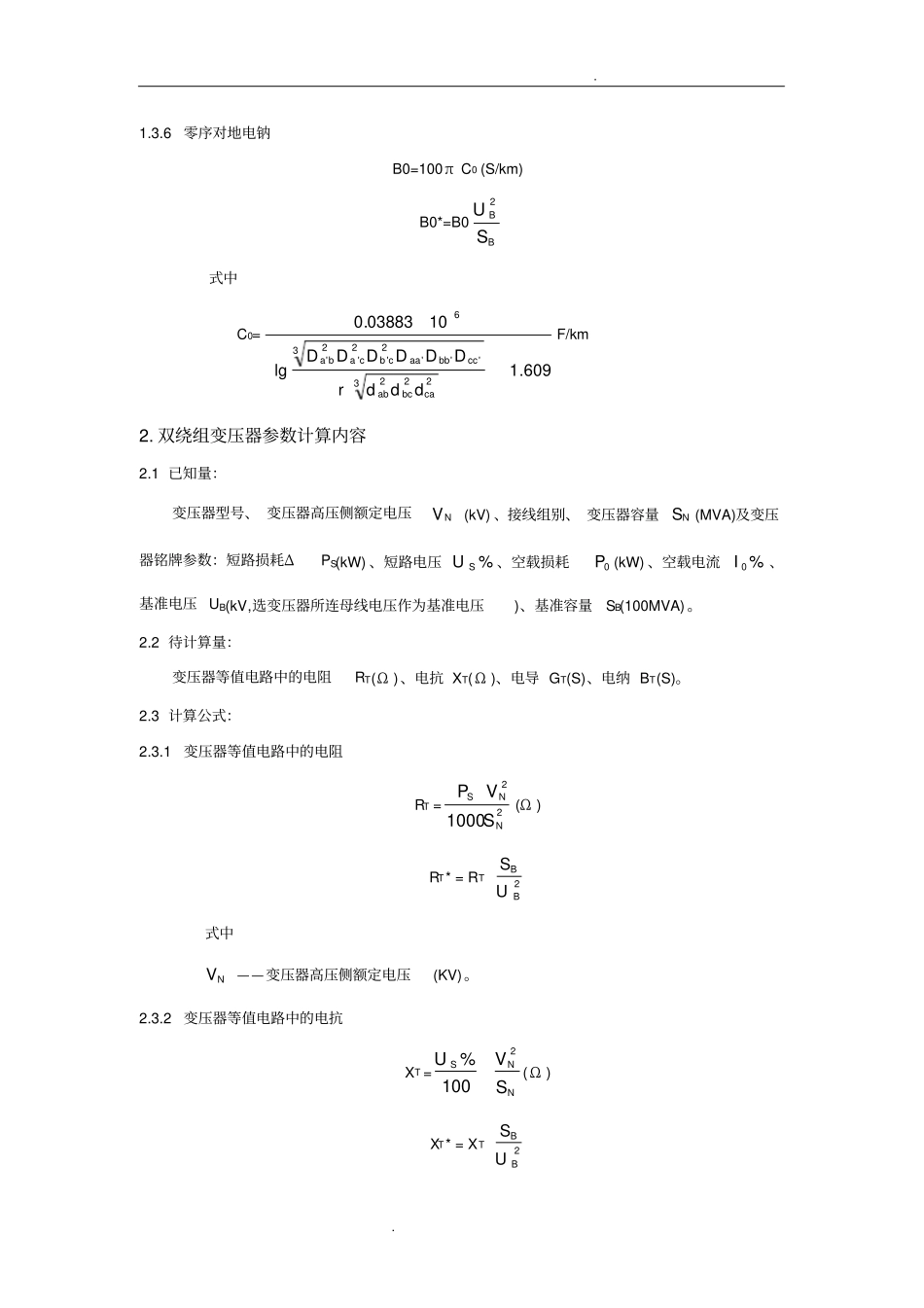

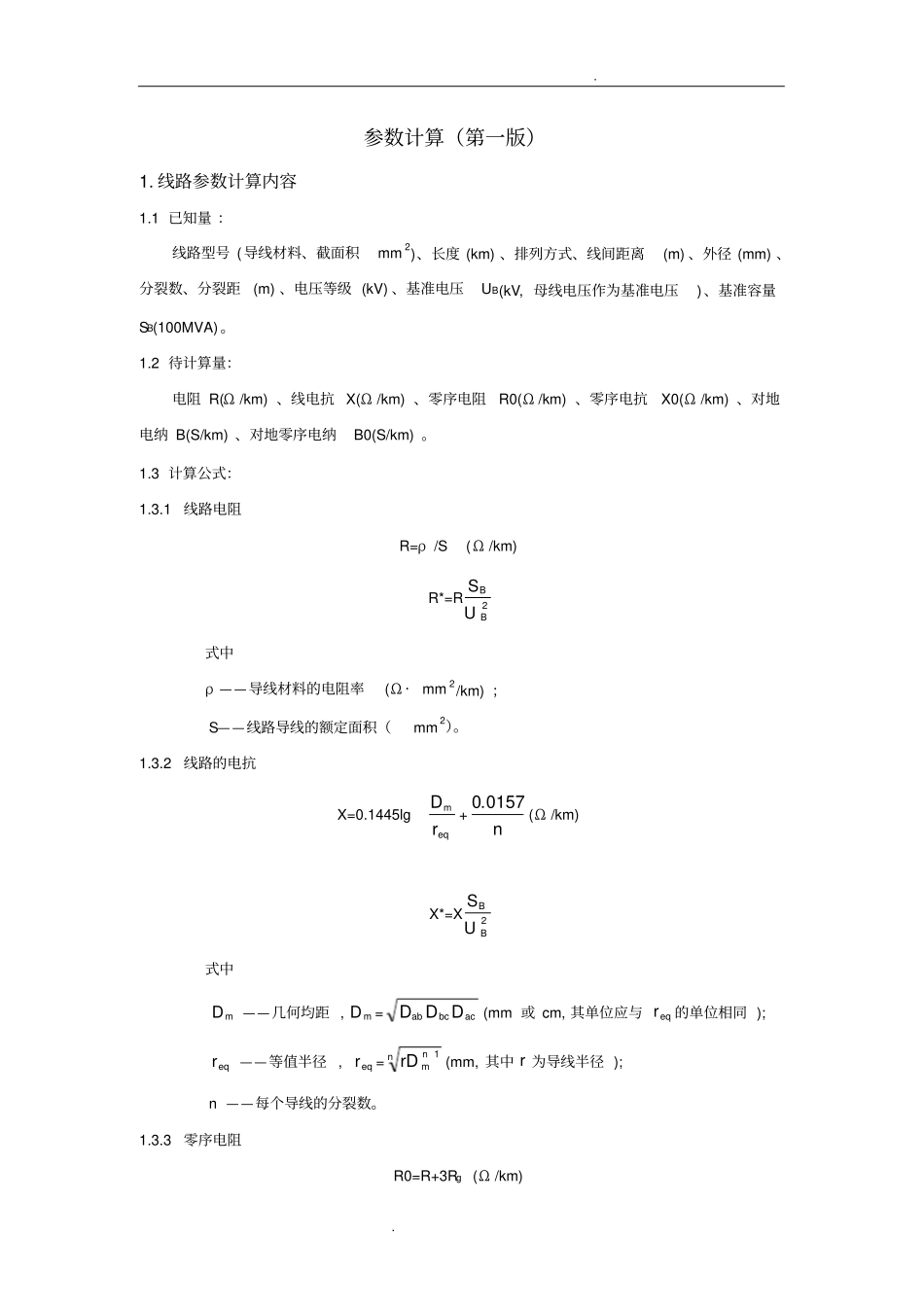

. . 参数计算（第一版）1. 线路参数计算内容1.1 已知量 ：线路型号 (导线材料、截面积mm2)、长度 (km) 、排列方式、线间距离(m) 、外径 (mm) 、分裂数、分裂距(m) 、电压等级 (kV) 、基准电压UB(kV, 母线电压作为基准电压)、基准容量SB(100MVA) 。1.2 待计算量：电阻 R(Ω /km) 、线电抗 X(Ω /km) 、零序电阻R0(Ω /km) 、零序电抗X0(Ω /km) 、对地电纳 B(S/km) 、对地零序电纳B0(S/km) 。1.3 计算公式：1.3.1线路电阻R=ρ /S (Ω /km) R*=R2BBUS式中ρ ——导线材料的电阻率(Ω ·mm 2/km) ；S——线路导线的额定面积（mm2）。1.3.2线路的电抗X=0.1445lg eqmrD+n0157.0(Ω /km) X*=X2BBUS式中mD——几何均距 ,mD=acbcabDDD(mm 或 cm, 其单位应与eqr的单位相同 ); eqr——等值半径 , eqr= nnmrD1 (mm, 其中 r 为导线半径 ); n ——每个导线的分裂数。1.3.3零序电阻R0=R+3Rg (Ω /km) . . R0*=R02BBUS式中Rg——大地电阻 , R g=π2×10 -4× f =9.869 ×10-4× f (Ω /km) 。在 f =50Hz 时，Rg=0.05 Ω /km 。1.3.4零序电抗X0=0.4335lgsgDD(Ω /km) X0*=X02BBUS式中gD——等值深度 , gD=f660,其中为土壤的电导率,S/m 。当土壤电导率不明确时，在一般计算中可取gD=1000m 。sD——几何平均半径, sD =32mDr其中 r 为导线的等值半径。若r 为单根导线的实际半径，则对非铁磁材料的圆形实心线，r =0.779 r ; 对铜或铝的绞 线 ， r与 绞 线 股 数 有 关 ， 一 般 r=0.724~0.771 r ； 纲 芯 铝 线 取r =0.95 r ；若为分裂导线，r 应为导线的相应等值半径。mD为几何均距。1.3.5对地电钠B=610lg58.7eqmrD(S/km) B*=BBBSU2式中mD——几何均距 ,mD=acbcabDDD(mm 或 cm, 其单位应与eqr的单位相同 ); eqr——等值半径 , eqr=nnmrD1 (其中 r 为导线半径 ); . . 1.3.6零序对地电钠B0=100π C0 (S/km) B0*=B0BBSU2式中C0=609.1lg1003883.032223'''2'2'2'6cabcabccbbaacbcabadddrDDDDDDF/km 2. 双绕组变压器参数计算内容2.1 已知量：变压器型号、 变压器高压侧额定电压NV(kV) 、接线组别、 变压器容量NS(MVA)及变压器铭牌参数：短路损耗ΔPS(kW) 、短路电压%SU、空载损耗0P (kW) 、空载电流%0I、基准电压 UB(kV,选变压器所连母线电压作为基准电压)、基准容量SB(100MVA) 。2.2 待计算量：变压器等值电路中...
