实验四-SNMP协议工作原理验证与分析VIP专享

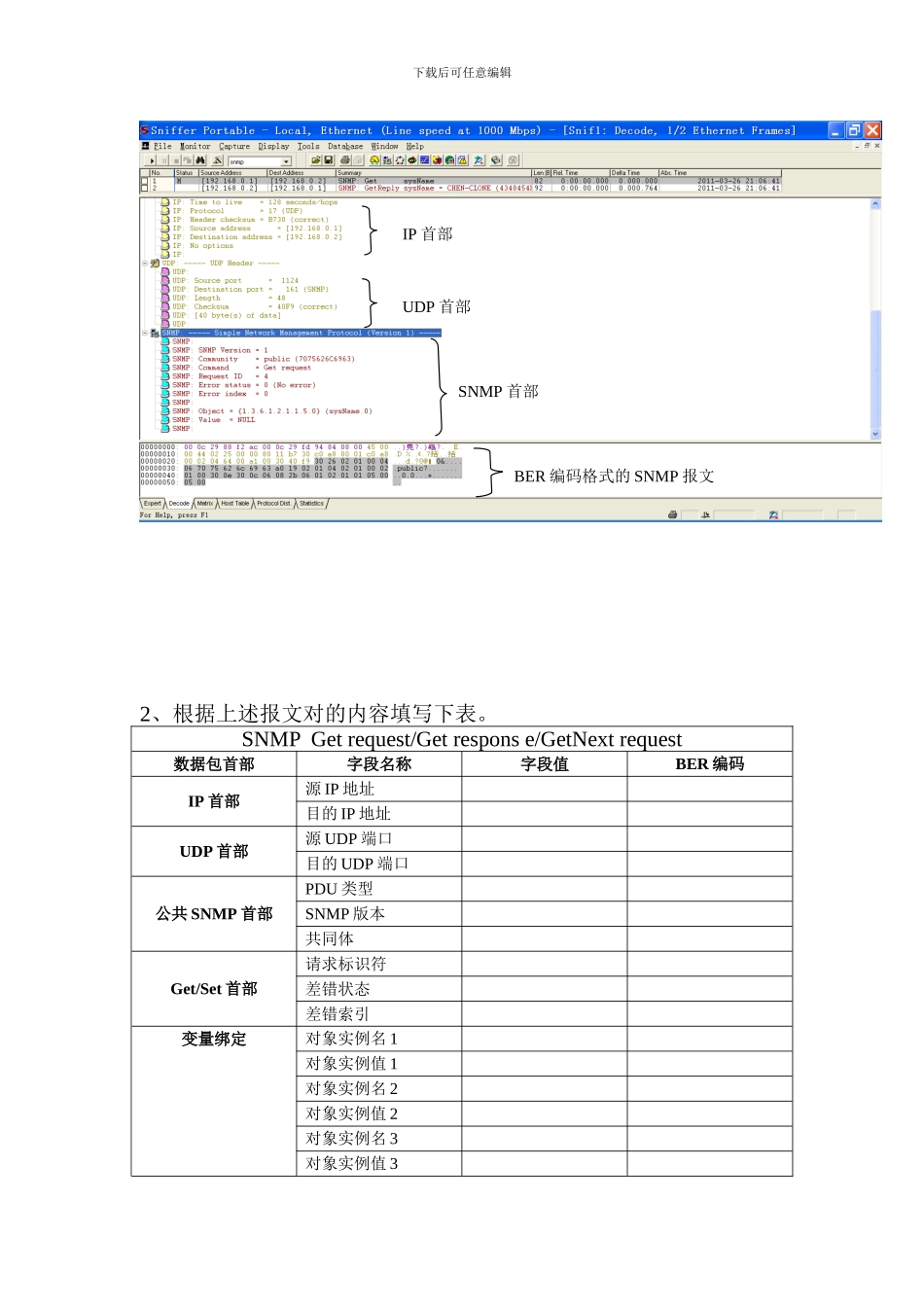

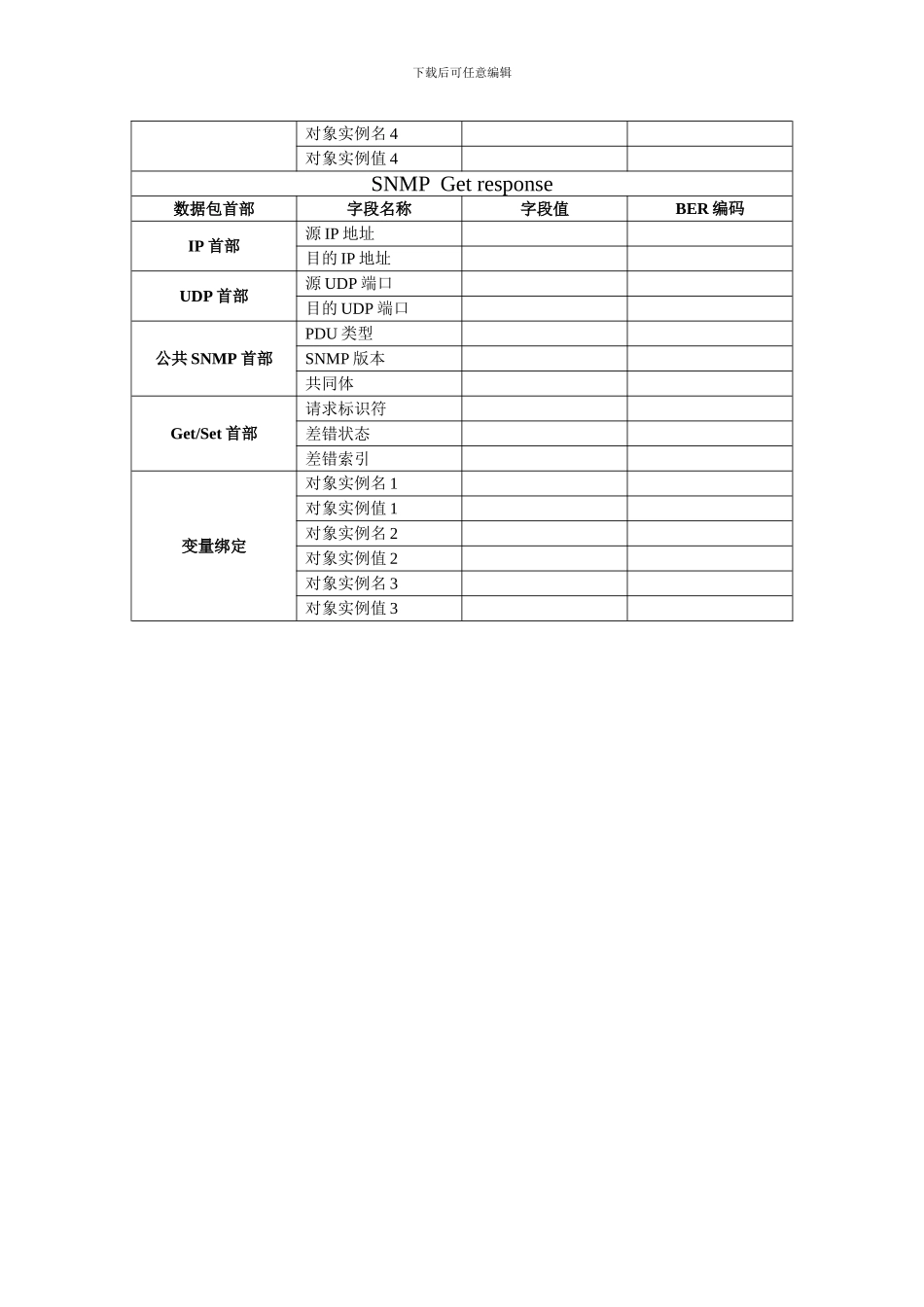

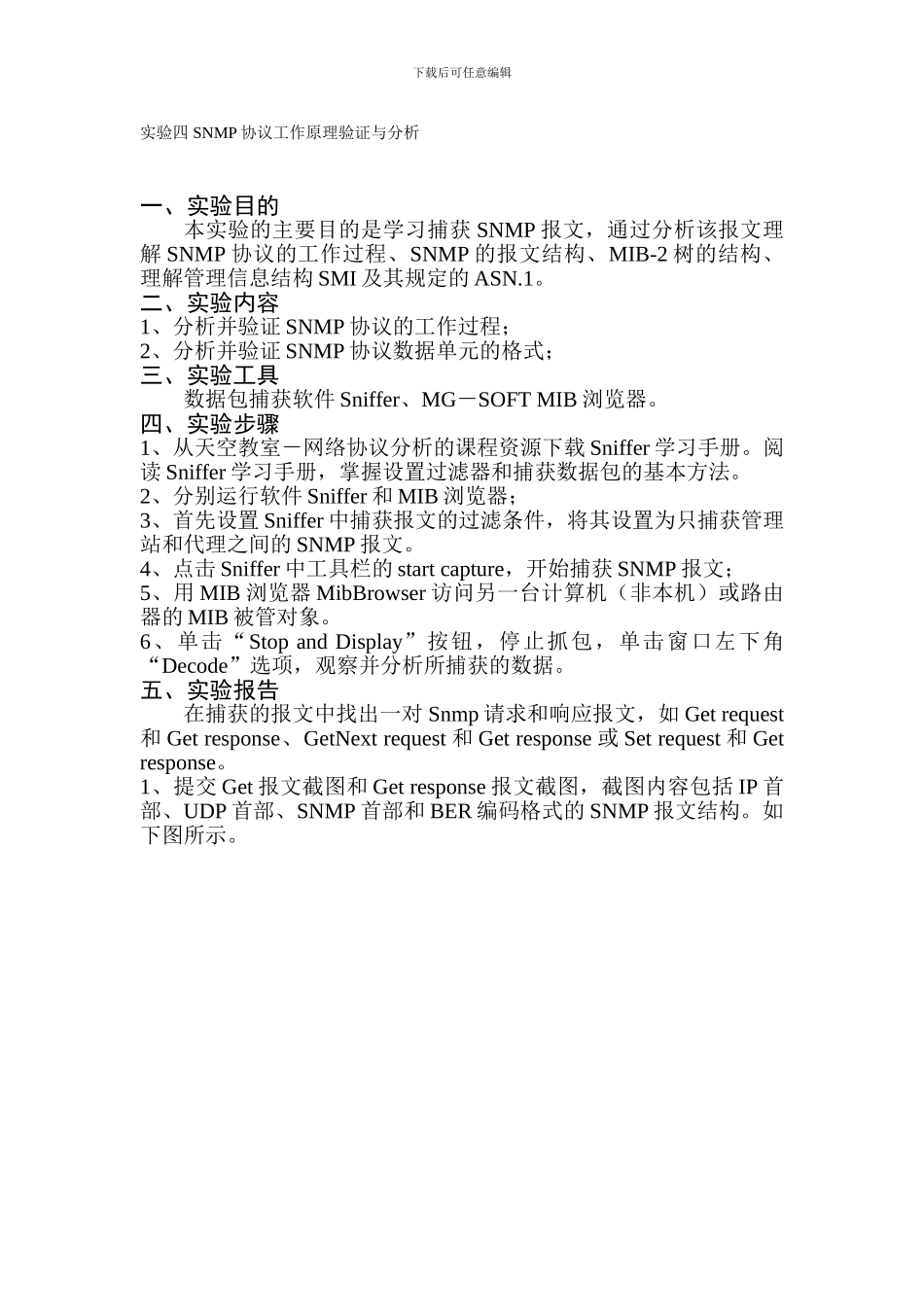

下载后可任意编辑实验四 SNMP 协议工作原理验证与分析一、实验目的本实验的主要目的是学习捕获 SNMP 报文，通过分析该报文理解 SNMP 协议的工作过程、SNMP 的报文结构、MIB-2 树的结构、理解管理信息结构 SMI 及其规定的 ASN.1。二、实验内容1、分析并验证 SNMP 协议的工作过程；2、分析并验证 SNMP 协议数据单元的格式；三、实验工具数据包捕获软件 Sniffer、MG－SOFT MIB 浏览器。四、实验步骤1、从天空教室－网络协议分析的课程资源下载 Sniffer 学习手册。阅读 Sniffer 学习手册，掌握设置过滤器和捕获数据包的基本方法。2、分别运行软件 Sniffer 和 MIB 浏览器；3、首先设置 Sniffer 中捕获报文的过滤条件，将其设置为只捕获管理站和代理之间的 SNMP 报文。4、点击 Sniffer 中工具栏的 start capture，开始捕获 SNMP 报文；5、用 MIB 浏览器 MibBrowser 访问另一台计算机（非本机）或路由器的 MIB 被管对象。6、单击“Stop and Display”按钮，停止抓包，单击窗口左下角“Decode”选项，观察并分析所捕获的数据。五、实验报告在捕获的报文中找出一对 Snmp 请求和响应报文，如 Get request和 Get response、GetNext request 和 Get response 或 Set request 和 Get response。1、提交 Get 报文截图和 Get response 报文截图，截图内容包括 IP 首部、UDP 首部、SNMP 首部和 BER 编码格式的 SNMP 报文结构。如下图所示。下载后可任意编辑2、根据上述报文对的内容填写下表。SNMP Get request/Get respons e/GetNext request数据包首部字段名称字段值BER 编码IP 首部源 IP 地址目的 IP 地址UDP 首部源 UDP 端口目的 UDP 端口公共 SNMP 首部PDU 类型SNMP 版本共同体Get/Set 首部请求标识符差错状态差错索引变量绑定对象实例名 1对象实例值 1对象实例名 2对象实例值 2对象实例名 3对象实例值 3IP 首部UDP 首部SNMP 首部BER 编码格式的 SNMP 报文下载后可任意编辑对象实例名 4对象实例值 4SNMP Get response数据包首部字段名称字段值BER 编码IP 首部源 IP 地址目的 IP 地址UDP 首部源 UDP 端口目的 UDP 端口公共 SNMP 首部PDU 类型SNMP 版本共同体Get/Set 首部请求标识符差错状态差错索引变量绑定对象实例名 1对象实例值 1对象实例名 2对象实例值 2对象实例名 3对象实例值 3
