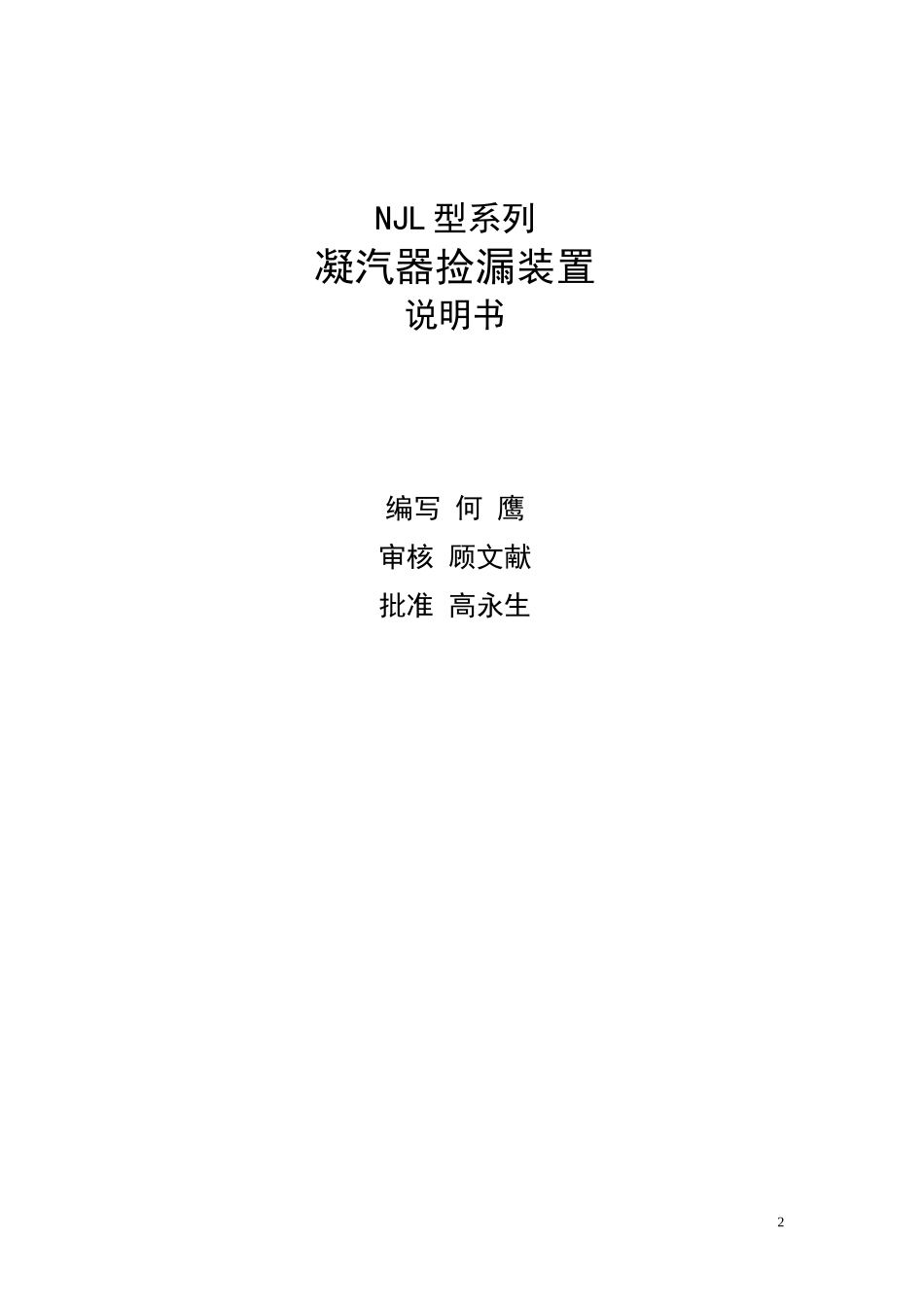

NJL型系列凝汽器捡漏装置说明书南京电力自动化设备总厂NJL型系列凝汽器捡漏装置说明书编写何鹰审核顾文献批准高永生2一九九九年六月目次1．概述2．性能参数3．工作原理4．结构形式5．安装和高度6．使用和维修7．产品的成套8．产品服务31概述凝汽器是火力发电厂中降低排汽压力、提高蒸汽动力循环效率、将排汽冷凝为凝结水的重要设备。凝汽器中的冷凝管一般采用铜管或钛管（当冷却水为海水时），冷凝管与凝汽器管板的固接方式一般采用涨接方式。随着机组运行中的振动，热胀冷缩和化学腐蚀等现象的影响，凝汽器会发生冷却水泄漏事故，而其泄漏点一般在管板涨接处。如何快速地判断凝汽器是否泄漏，准确检测泄漏点的位置，对化学和汽机专业都是非常重要的。NJL型凝汽器捡漏装置是利用真空泵将凝结水从处于真空运行状态下的凝汽器热井中抽出，将抽出的样水通过在线化学分析仪表测量其相关化学指标，综合比较分析其测量值以达到检测出凝汽器泄漏点并计算泄漏率以即时处理的目的。它的推广应用将保证凝汽器长期安全可靠地运行，并大大降低凝汽器泄漏事故检修时工作人员的劳动强度，耗费时间及效益损失。2性能参数（1）管路系统设计压力1.0MPa；（2）管路系统工作压力0.25Mpa；（3）工作液体温度≤55℃；（4）样水进口公称通径40mm，连接方式为承插焊接；（5）样水出口，回气出口和回水出口公称通径DN25mm，连接方式为承接焊接；（6）真空泵性能参数：额定流量：30L/min额定扬程：25mHO₂；额定电压：三相380V；额定电流：4.2A；额定功率：1.5KW；吸入口通径：DN40mm；出水口通径：DN25mm；（7）工作环境条件环境温度和相对湿度：检漏取样架要求环境温度5〜50℃；相对湿度≤95%；检漏盘要求环境湿度5〜45℃；相对湿度≤85%；电源:装置供电电源为380V/220V，三相四线制，5KW电源。43工作原理一.样水抽取凝汽器捡漏装置的工作原理，是通过同时具有高抽吸能力和小容量特性的真空泵凝结水从处于高真空运行状态下的凝汽器中抽出，经在线化学分析仪表测量其各项化学指标，进而达到目的。从凝汽器热井取样点抽出有代表性和实时性的凝结水样，样水经取样架上的进水阀门后汇流至Y型过滤器，滤除颗粒杂质后进入监流器，随后进入吸水箱。从吸水箱上另引一回气管路经回气阀门将蒸汽引回凝汽器热井。真空泵的出水侧经逆止阀，输送样水至检漏盘，流经样水主管路上的流量分配阀和回水阀门后返回凝汽器热井。通过流量分配阀的调节作用，分支管路分别输送样水至人工取样点，压力表和在线化学分析仪表，其中化学仪表的测量回水返回样水主管路。二，化学分析凝汽器热井中的冷凝水，其化学品质很高；冷却水一般未经化学处理的地表水或海水，水质较差。当凝汽器泄漏时，冷却水的漏入使凝结水水质恶化，各种金属离子（如钠离子）浓度、升高，凝结水导电度上升，硬度出现。因此，检测凝结水的各项的化学指标是判断凝汽器是否泄漏、泄漏点位置及计算泄露率的重要参数。在本装置中，为每一路样水配备一台导电度表，从流量分配阀分出一分支管路，先后通过浮子流量计，阳离子交换柱，导电度表测量电极，最后返回样水主管路，通过对各点样水不同导电度值的分析比较，就能判断出凝汽器是否泄漏及漏点的位置。由于高纯水的导电度变化灵敏度较低，所以如需要计算泄漏率或在冷却水为海水时，用在线钠表监测凝结水中的钠离子的含量能获得较高的灵敏度和准确性。4结构形式NJL型凝汽器检漏装置由检漏取样架、检漏盘和电气控制部分组成。现将各部分分述如下。（一）检漏取样架取样架由真空泵、进水阀门、出水阀门、Y型过滤器、监流器、吸水箱和回气阀门组成。凝汽器一般分为A，B两侧，我们要求从热井引出A前，A后，B前，B后四路样水管分别接至检漏取样架上的四个进水阀门上。样水混合后进入一只Y型过滤器，首先滤除样水中的固体颗粒杂质，保证真空泵的正常运转。然后样水流经监流器。监流器上开有两个玻璃视窗，透过视窗可观察水有无固体颗粒杂质及有无空气泄露，以检查整个系统的密闭性。样水通过监流器以后进入吸入箱，又称水汽分离箱。吸水箱是一密封的圆柱状容器，样水进入吸入箱后经历一个短暂的平稳时间，此时混杂在样水中...
