继电半自动闭塞光电转换设备简介

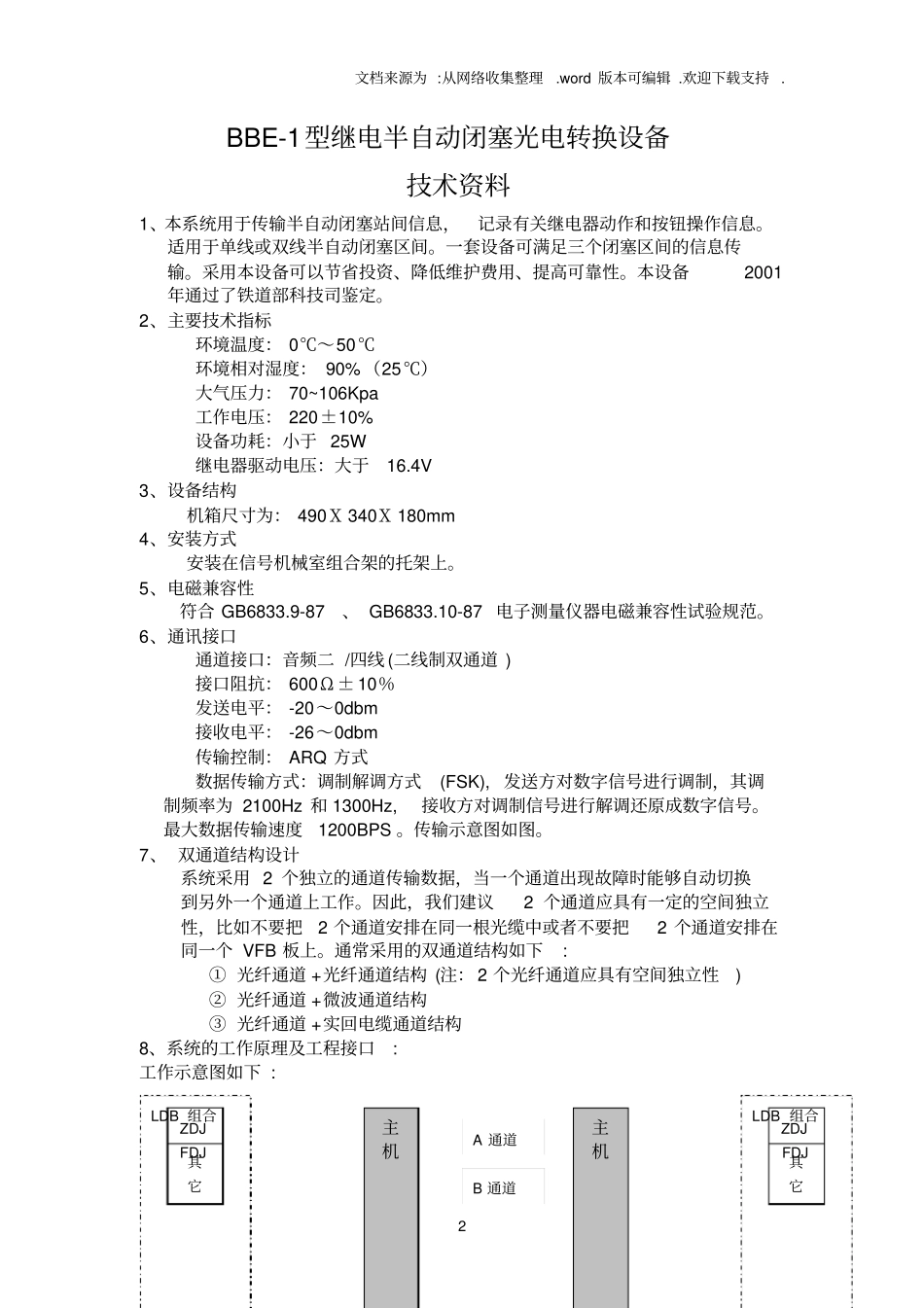

文档来源为 :从网络收集整理.word 版本可编辑 .欢迎下载支持 . 1 BBE-1 型继电半自动闭塞光电转换设备简明介绍资料武汉贝通科技有限公司文档来源为 :从网络收集整理.word 版本可编辑 .欢迎下载支持 . 2 BBE-1型继电半自动闭塞光电转换设备技术资料1、本系统用于传输半自动闭塞站间信息，记录有关继电器动作和按钮操作信息。适用于单线或双线半自动闭塞区间。一套设备可满足三个闭塞区间的信息传输。采用本设备可以节省投资、降低维护费用、提高可靠性。本设备2001年通过了铁道部科技司鉴定。2、主要技术指标环境温度： 0℃～50℃环境相对湿度： 90% （25℃）大气压力： 70~106Kpa 工作电压： 220±10% 设备功耗：小于 25W 继电器驱动电压：大于16.4V 3、设备结构机箱尺寸为： 490 Χ 340Χ 180mm 4、安装方式安装在信号机械室组合架的托架上。5、电磁兼容性符合 GB6833.9-87 、 GB6833.10-87 电子测量仪器电磁兼容性试验规范。6、通讯接口通道接口：音频二 /四线 (二线制双通道 ) 接口阻抗： 600Ω ± 10％发送电平： -20～0dbm 接收电平： -26～0dbm 传输控制： ARQ 方式数据传输方式：调制解调方式(FSK), 发送方对数字信号进行调制，其调制频率为 2100Hz 和 1300Hz,接收方对调制信号进行解调还原成数字信号。最大数据传输速度1200BPS 。传输示意图如图。7、 双通道结构设计系统采用 2 个独立的通道传输数据，当一个通道出现故障时能够自动切换到另外一个通道上工作。因此，我们建议2 个通道应具有一定的空间独立性，比如不要把2 个通道安排在同一根光缆中或者不要把2 个通道安排在同一个 VFB 板上。通常采用的双通道结构如下: ① 光纤通道 +光纤通道结构 (注： 2 个光纤通道应具有空间独立性) ② 光纤通道 +微波通道结构③ 光纤通道 +实回电缆通道结构8、系统的工作原理及工程接口: 工作示意图如下 : LDB 组合ZDJ FDJLDB 组合ZDJ FDJ主机主机A 通道B 通道其它其它文档来源为 :从网络收集整理.word 版本可编辑 .欢迎下载支持 . 3 说明 : ZDJ－正电继电器 FDJ －负电继电器ZXJ－正线继电器 FXJ －负线继电器QDH－动态驱动盒其它－表示其它继电器 , 例如 BSAJ,SGAJ,FUAJ等工作过程描述 : 主机采集 ZDJ和 FDJ 的状态并把它们的状态转化为相应的数据包，数据经过调制后通过传输通道传输到对方车站，对方主机解调信号并对数据包进行合法性验证后解...
