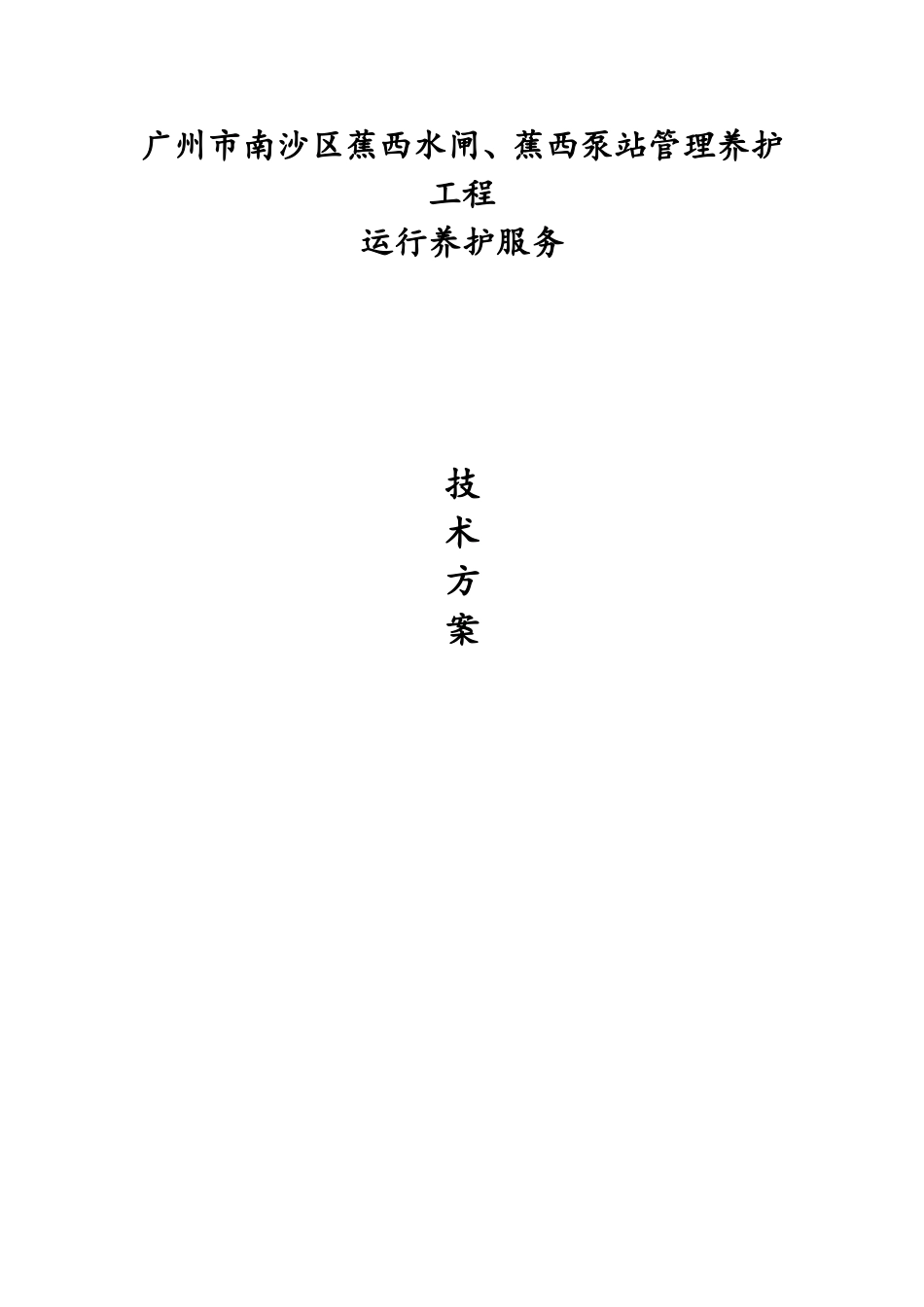

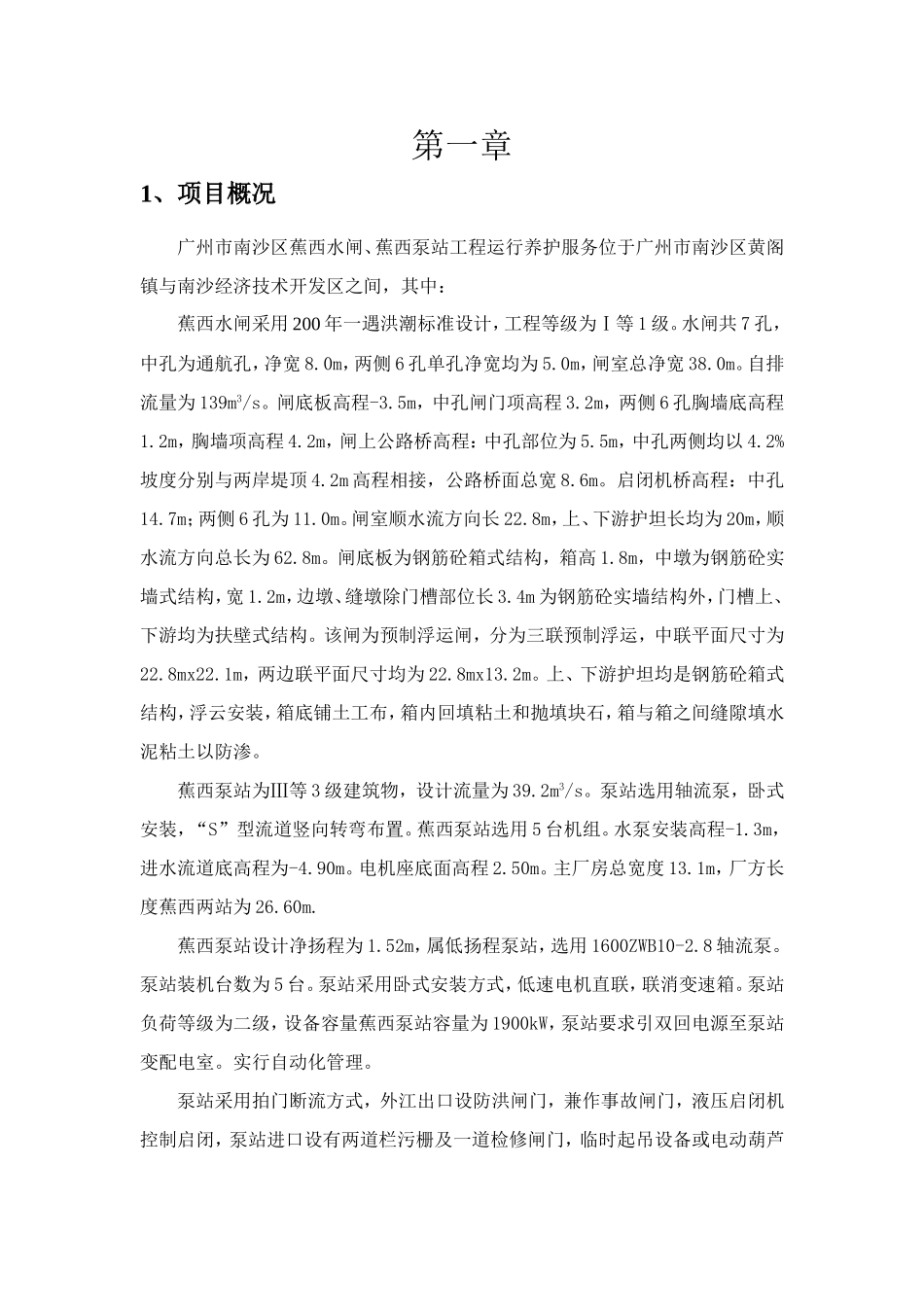

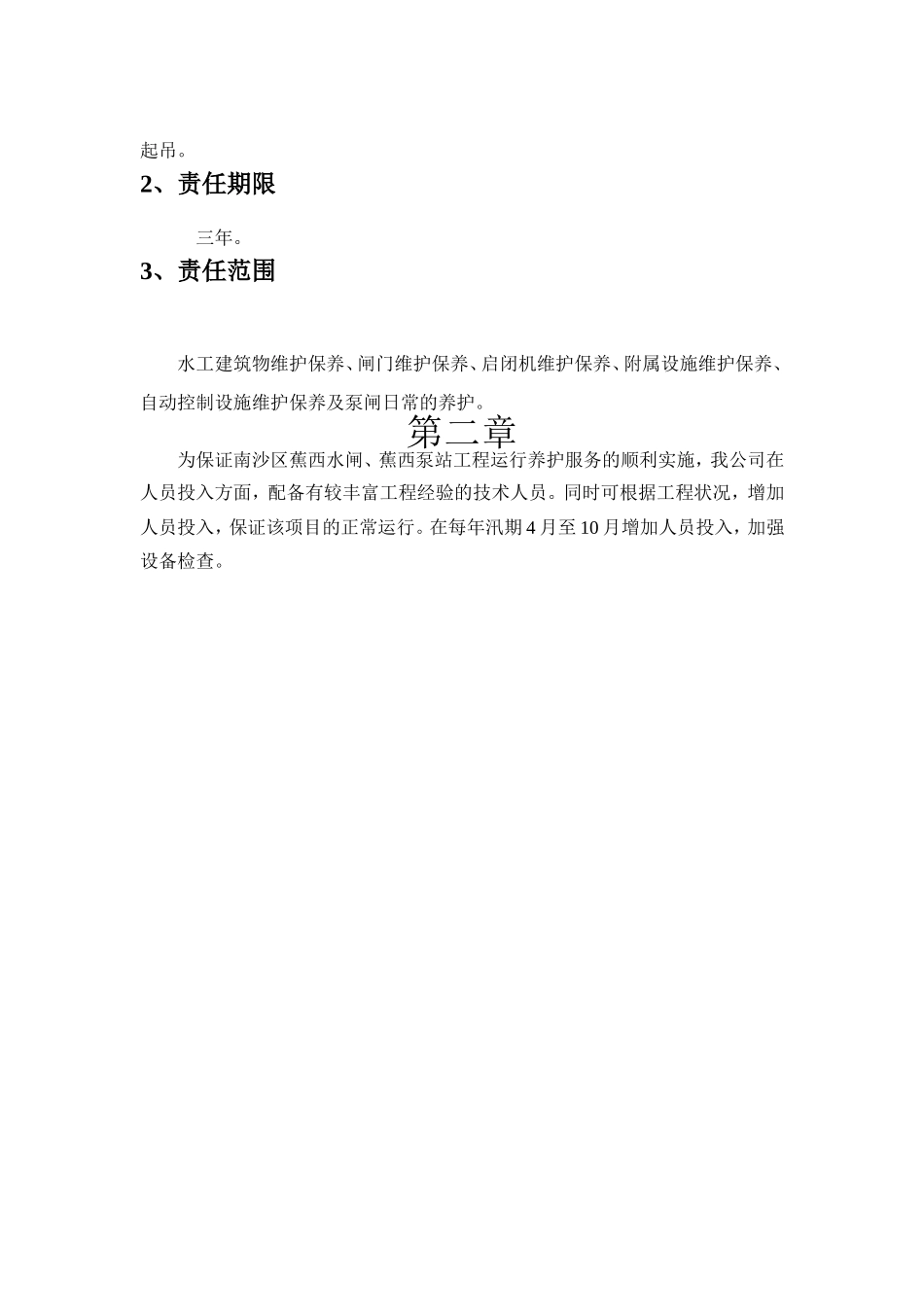

广州市南沙区蕉西水闸、蕉西泵站管理养护工程运行养护服务技术方案第一章1、项目概况广州市南沙区蕉西水闸、蕉西泵站工程运行养护服务位于广州市南沙区黄阁镇与南沙经济技术开发区之间，其中：蕉西水闸采用200年一遇洪潮标准设计，工程等级为Ⅰ等1级。水闸共7孔，中孔为通航孔，净宽8.0m，两侧6孔单孔净宽均为5.0m，闸室总净宽38.0m。自排流量为139m3/s。闸底板高程-3.5m，中孔闸门项高程3.2m，两侧6孔胸墙底高程1.2m，胸墙项高程4.2m，闸上公路桥高程：中孔部位为5.5m，中孔两侧均以4.2%坡度分别与两岸堤顶4.2m高程相接，公路桥面总宽8.6m。启闭机桥高程：中孔14.7m；两侧6孔为11.0m。闸室顺水流方向长22.8m，上、下游护坦长均为20m，顺水流方向总长为62.8m。闸底板为钢筋砼箱式结构，箱高1.8m，中墩为钢筋砼实墙式结构，宽1.2m，边墩、缝墩除门槽部位长3.4m为钢筋砼实墙结构外，门槽上、下游均为扶壁式结构。该闸为预制浮运闸，分为三联预制浮运，中联平面尺寸为22.8mx22.1m，两边联平面尺寸均为22.8mx13.2m。上、下游护坦均是钢筋砼箱式结构，浮云安装，箱底铺土工布，箱内回填粘土和抛填块石，箱与箱之间缝隙填水泥粘土以防渗。蕉西泵站为Ⅲ等3级建筑物，设计流量为39.2m3/s。泵站选用轴流泵，卧式安装，“S”型流道竖向转弯布置。蕉西泵站选用5台机组。水泵安装高程-1.3m，进水流道底高程为-4.90m。电机座底面高程2.50m。主厂房总宽度13.1m，厂方长度蕉西两站为26.60m.蕉西泵站设计净扬程为1.52m，属低扬程泵站，选用1600ZWB10-2.8轴流泵。泵站装机台数为5台。泵站采用卧式安装方式，低速电机直联，联消变速箱。泵站负荷等级为二级，设备容量蕉西泵站容量为1900kW，泵站要求引双回电源至泵站变配电室。实行自动化管理。泵站采用拍门断流方式，外江出口设防洪闸门，兼作事故闸门，液压启闭机控制启闭，泵站进口设有两道栏污栅及一道检修闸门，临时起吊设备或电动葫芦起吊。2、责任期限三年。3、责任范围水工建筑物维护保养、闸门维护保养、启闭机维护保养、附属设施维护保养、自动控制设施维护保养及泵闸日常的养护。第二章为保证南沙区蕉西水闸、蕉西泵站工程运行养护服务的顺利实施，我公司在人员投入方面，配备有较丰富工程经验的技术人员。同时可根据工程状况，增加人员投入，保证该项目的正常运行。在每年汛期4月至10月增加人员投入，加强设备检查。组织结构形式广州市南沙区蕉西水闸、蕉西泵站管理养护工程运行养护服务经理部项目经理项目副经理质量检查小组安全文明管理小组机电组办公室工程部汛期巡逻班安全组自动化控制小组泵站养护小组水闸养护小组技术负责人生产管理小组1.生产及质量、安全、文明管理系统我公司通过在以往实施的项目施工中，积累了丰富的体系化现场生产及质量、安全、文明管理经验。本着在项目工程部的带领下组成严格的生产及质量、安全、文明管理系统。第三章管理运行维护方案本工程主要是针对南沙区蕉西水闸、蕉西泵站工程运行养护服务的日常运行和管理，主要内容为:水工建筑物维修养护、闸门维护保养、启闭机维护保养、水闸机电设备维护保养、水泵机电设备维护保养、泵站辅助设备维护保养、泵站辅助设备维护保养、附属设施维护保养。第一节管理运行工作制度在项目管理初期，制定人员值班安排表并附上季度项目负责安排表，上报业主。我司保证节假日、及汛期增加人员安排，保证24小时，特别是遇到恶劣天气。保证项目电话24小时不关机，24小时有人值班。主要工作内容：一、认真落实有关政策，严格遵从上级主管部门指示二、收集工程资料，积极联络原养护单位，掌握工程详细信息，确保高发问题不在出现。三、进行定期维修养护，做好维修和更换记录。保证各项配件发挥最大作用。四、掌握汛期水位变化，潮涨潮落时间。做到闸门开启和关闭时间到位，不造成不必要的重复工作。五、认真做好保卫工作，不给上级主管部门造成不必要的麻烦。六、做好维护范围内环境卫生，关心工作人员生产和生活情况，不让个人问题影响工作。七、按时发放工作人员工资，让员工都有快乐的心情认真工作。八、建立自己的防汛小组，落实防汛物资，在上级主管部门的领导下随时做好...
