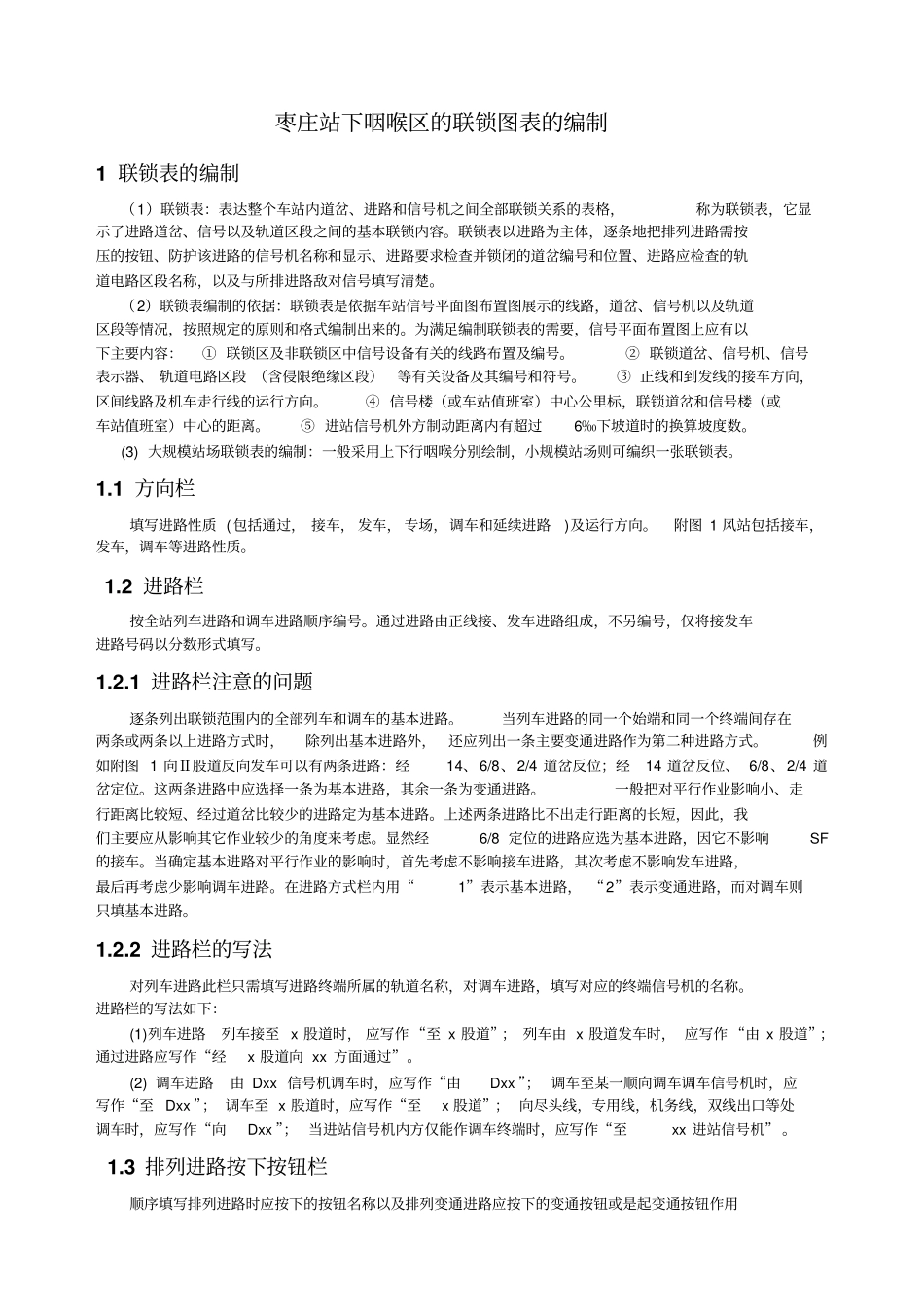

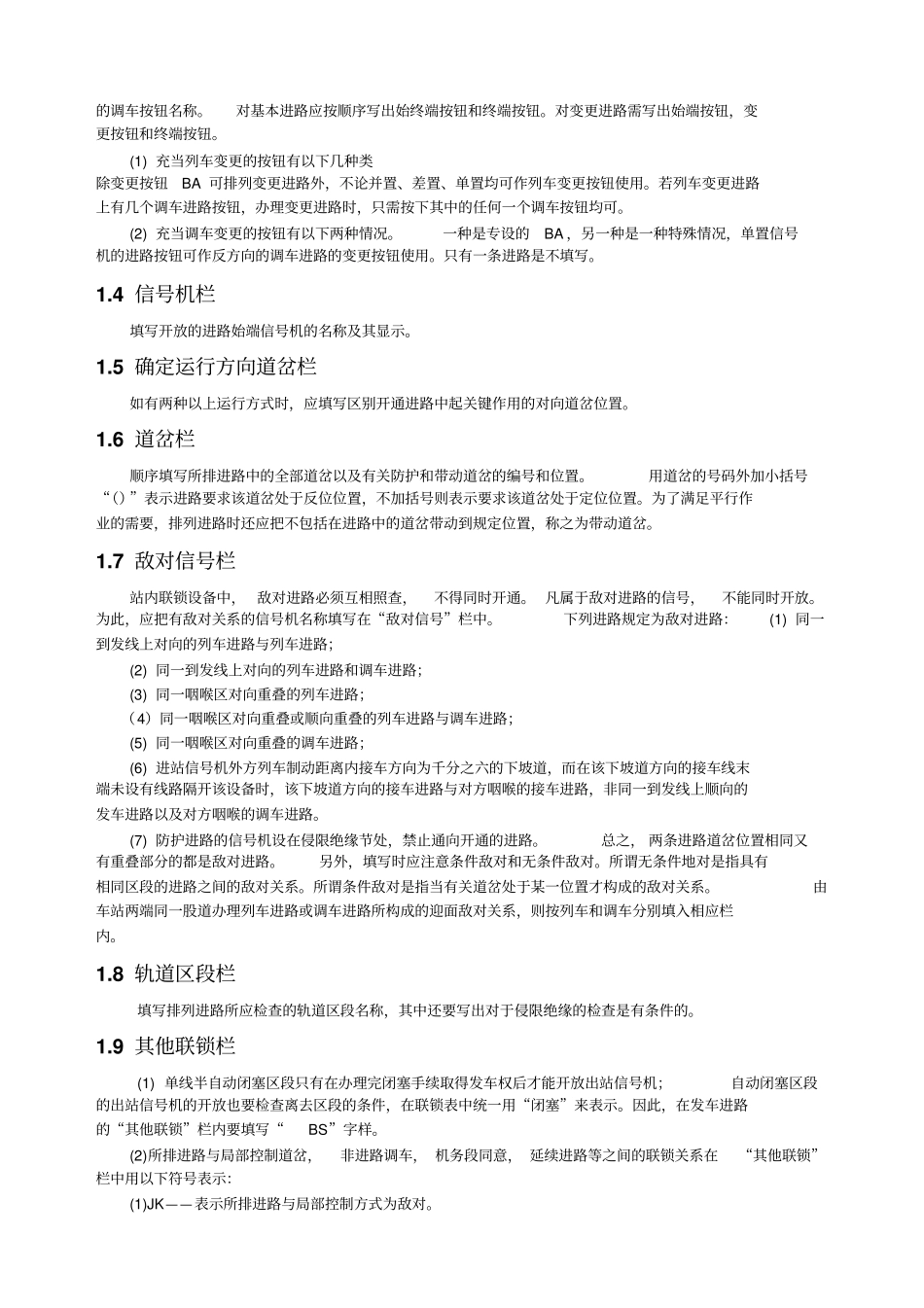

轨道交通通信与信号课程设计班级学号姓名枣庄站下咽喉区的联锁图表的编制1 联锁表的编制(1)联锁表:表达整个车站内道岔、进路和信号机之间全部联锁关系的表格,称为联锁表,它显示了进路道岔、信号以及轨道区段之间的基本联锁内容。联锁表以进路为主体,逐条地把排列进路需按压的按钮、防护该进路的信号机名称和显示、进路要求检查并锁闭的道岔编号和位置、进路应检查的轨道电路区段名称,以及与所排进路敌对信号填写清楚。(2)联锁表编制的依据:联锁表是依据车站信号平面图布置图展示的线路,道岔、信号机以及轨道区段等情况,按照规定的原则和格式编制出来的。为满足编制联锁表的需要,信号平面布置图上应有以下主要内容:① 联锁区及非联锁区中信号设备有关的线路布置及编号。② 联锁道岔、信号机、信号表示器、 轨道电路区段 (含侵限绝缘区段)等有关设备及其编号和符号。③ 正线和到发线的接车方向,区间线路及机车走行线的运行方向。④ 信号楼(或车站值班室)中心公里标,联锁道岔和信号楼(或车站值班室)中心的距离。⑤ 进站信号机外方制动距离内有超过6‰下坡道时的换算坡度数。(3) 大规模站场联锁表的编制:一般采用上下行咽喉分别绘制,小规模站场则可编织一张联锁表。1.1 方向栏填写进路性质 (包括通过, 接车, 发车, 专场,调车和延续进路)及运行方向。附图 1 风站包括接车,发车,调车等进路性质。1.2 进路栏按全站列车进路和调车进路顺序编号。通过进路由正线接、发车进路组成,不另编号,仅将接发车进路号码以分数形式填写。1.2.1 进路栏注意的问题逐条列出联锁范围内的全部列车和调车的基本进路。当列车进路的同一个始端和同一个终端间存在两条或两条以上进路方式时,除列出基本进路外,还应列出一条主要变通进路作为第二种进路方式。例如附图 1 向Ⅱ股道反向发车可以有两条进路:经14、6/8、2/4 道岔反位;经14 道岔反位、 6/8、2/4 道岔定位。这两条进路中应选择一条为基本进路,其余一条为变通进路。一般把对平行作业影响小、走行距离比较短、经过道岔比较少的进路定为基本进路。上述两条进路比不出走行距离的长短,因此,我们主要应从影响其它作业较少的角度来考虑。显然经6/8 定位的进路应选为基本进路,因它不影响SF的接车。当确定基本进路对平行作业的影响时,首先考虑不影响接车进路,其次考虑不影响发车进路,最后再考虑少影响调车进路。在进路方式栏内用“1”表示基本进路, “2”表...
