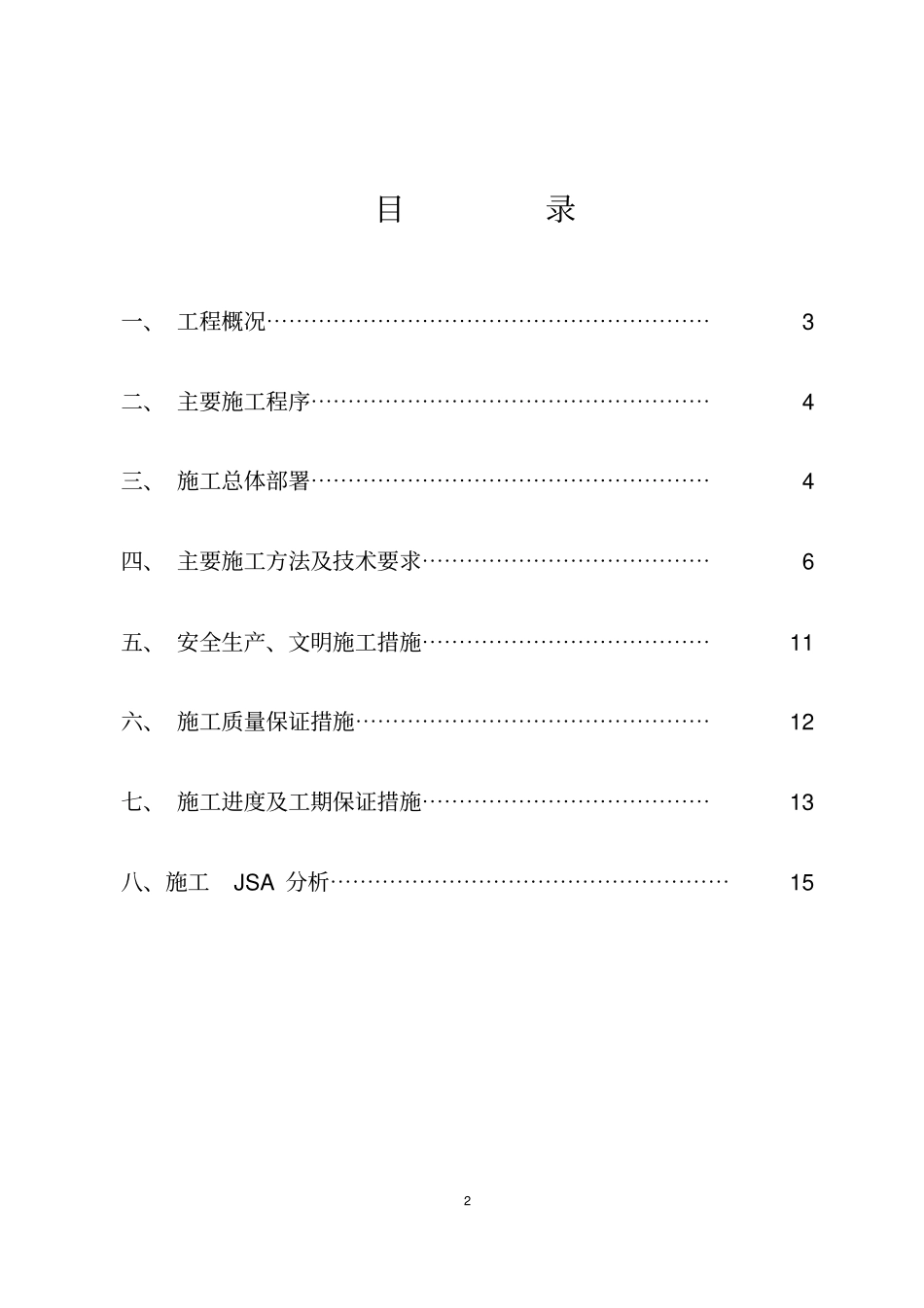

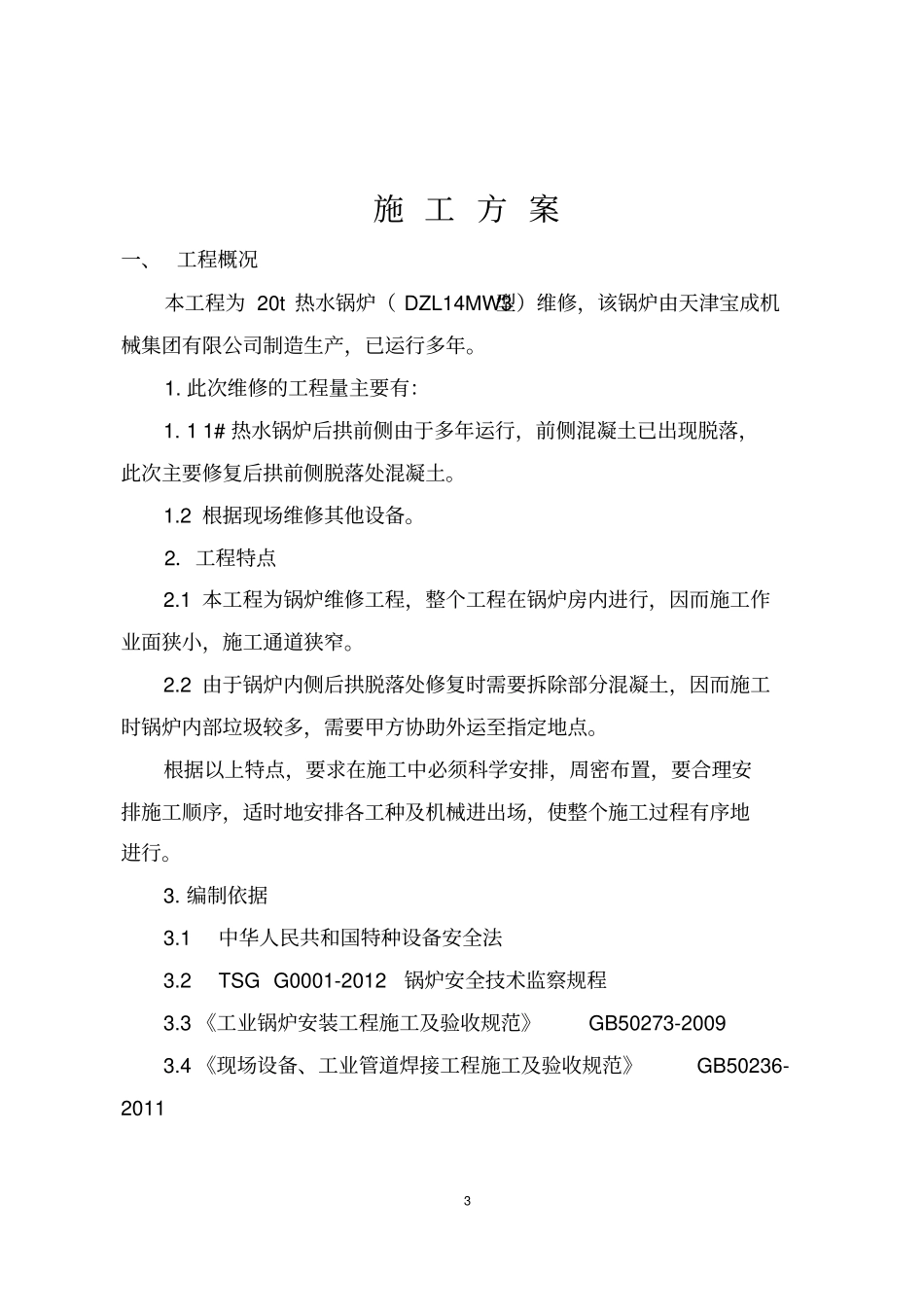

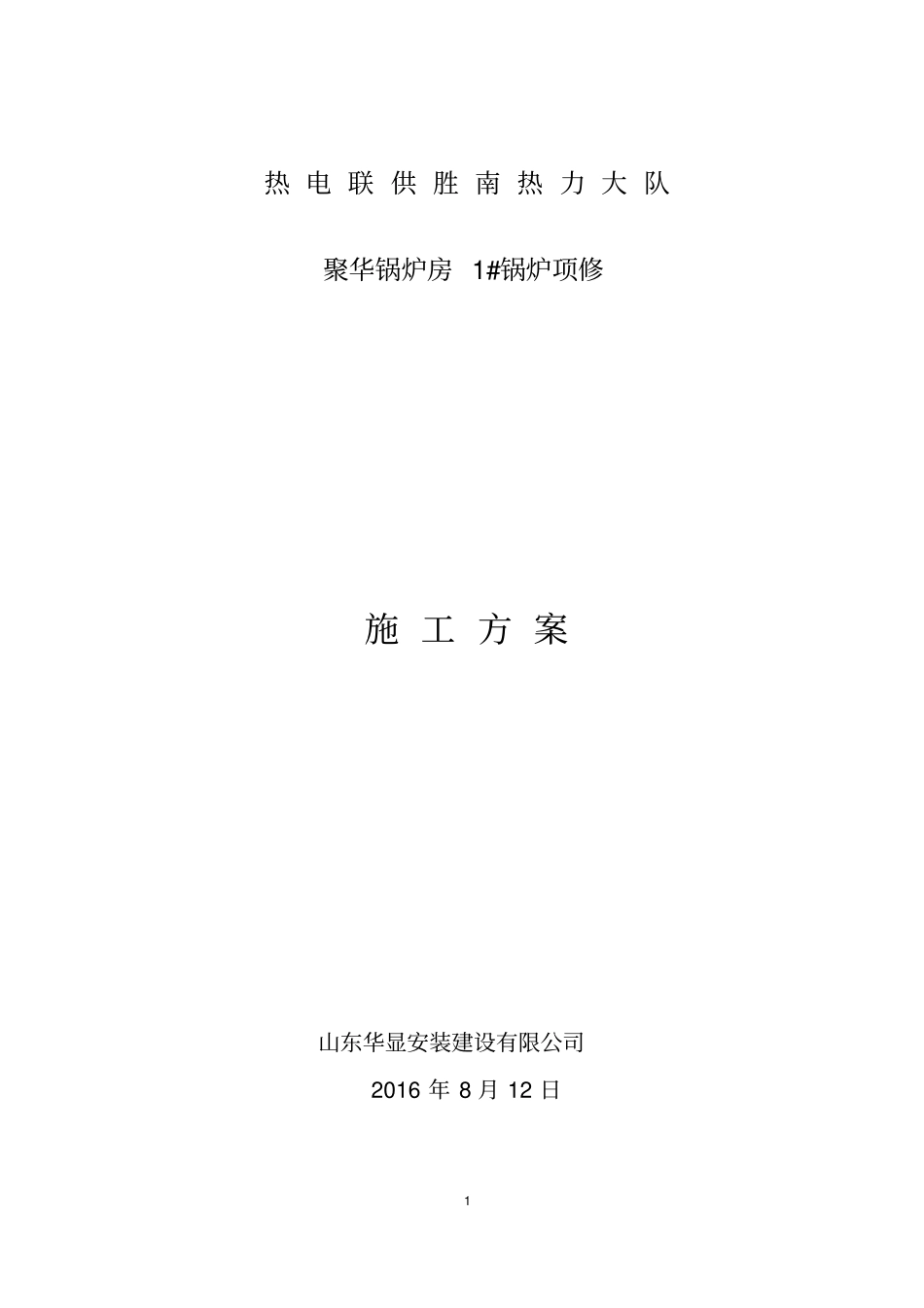

1 热 电 联 供 胜 南 热 力 大 队聚华锅炉房 1#锅炉项修施 工 方 案山东华显安装建设有限公司2016 年 8 月 12 日2 目录一、 工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 二、 主要施工程序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 三、 施工总体部署⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 四、 主要施工方法及技术要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 五、 安全生产、文明施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 六、 施工质量保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12 七、 施工进度及工期保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13 八、施工JSA 分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15 3 施 工 方 案一、 工程概况本工程为 20t 热水锅炉（ DZL14MW3型）维修，该锅炉由天津宝成机械集团有限公司制造生产，已运行多年。1. 此次维修的工程量主要有：1. 1 1# 热水锅炉后拱前侧由于多年运行，前侧混凝土已出现脱落，此次主要修复后拱前侧脱落处混凝土。1.2 根据现场维修其他设备。2．工程特点2.1 本工程为锅炉维修工程，整个工程在锅炉房内进行，因而施工作业面狭小，施工通道狭窄。2.2 由于锅炉内侧后拱脱落处修复时需要拆除部分混凝土，因而施工时锅炉内部垃圾较多，需要甲方协助外运至指定地点。根据以上特点，要求在施工中必须科学安排，周密布置，要合理安排施工顺序，适时地安排各工种及机械进出场，使整个施工过程有序地进行。3. 编制依据3.1 中华人民共和国特种设备安全法3.2 TSG G0001-2012 锅炉安全技术监察规程3.3 《工业锅炉安装工程施工及验收规范》GB50273-2009 3.4 《现场设备、工业管道焊接工程施工及验收规范》GB50236-2011 4 二、 主要施工程序三、 施工总体部署3.1 施工现场布置3.1.1 临时供电、供水3.1.1.1自备施工用电临时配电箱和电缆线。3.1.1.2临时供水按现场实际用水点临时确定3.1.2 临时设施3.1.2.1现场需要临时用地（请甲方指定）10m2，用于临时仓库、加工场地、材料及小零部件堆放场地等临时设施。3.1.2.2临时工程布置在施工现场的附近。3.2 施工准备3.2.1 在工程施工前，组织施工人员进行图纸会审。3.2.2 组织施工管理人员编制详细的施工方案，施工班组掌握工作内容、施工程序、施工规范，掌握施工部位的技术关键。3.2.3 制定本工程施工的质量计划、技术计划，编制施工过程控制的工艺要求，制定特殊工艺控制程序。3.2.4 保证在施工过程...
