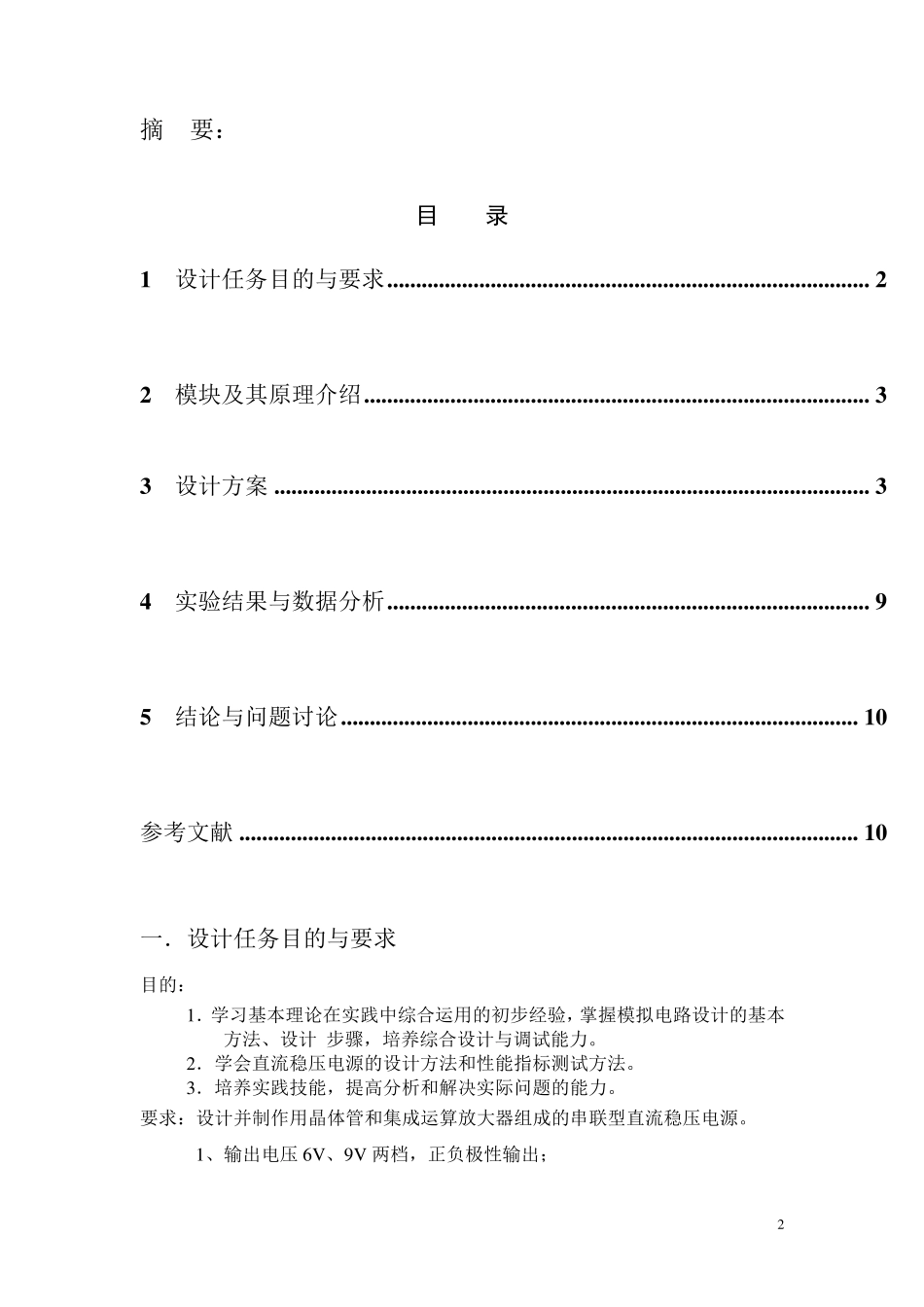

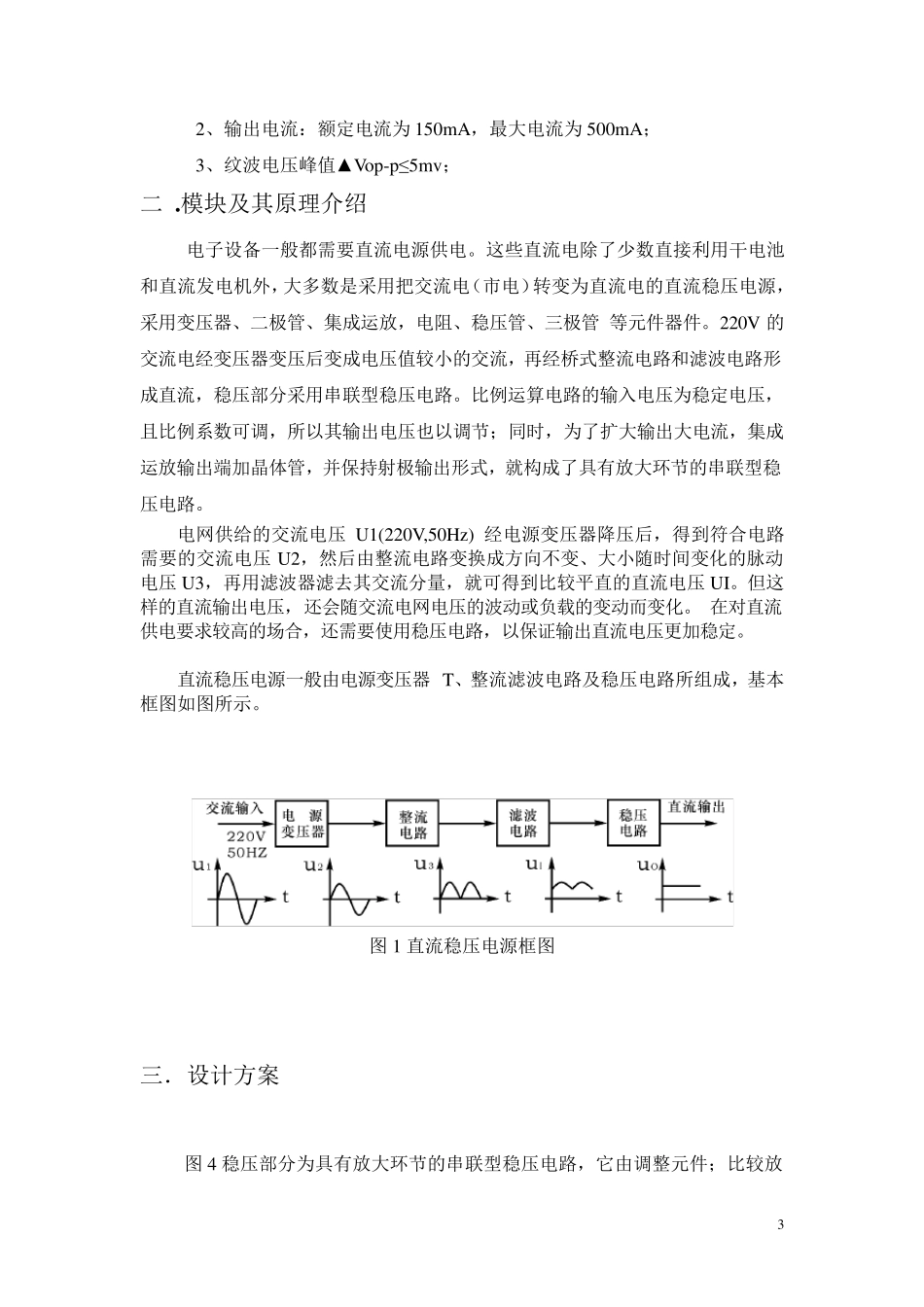

1 课 程 设 计 课程名称 模 拟 电 子 技 术 课 程 设 计 B 题目名称 串 联 型 直 流 稳 压 电 源 学生学院 物 理 与光电 工程 学院 专业班级 电 子 科学与技 术 2010 级 2 班 学 号 ********** 学生姓名 康亚帅 指导教师 唐惠玲 2011 年 12 月 0 1 日 2 摘 要： 目 录 1 设计任务目的与要求 .................................................................................... 2 2 模块及其原理介绍 ........................................................................................ 3 3 设计方案 ........................................................................................................ 3 4 实验结果与数据分析 .................................................................................... 9 5 结论与问题讨论 .......................................................................................... 1 0 参考文献 ............................................................................................................ 1 0 一．设计任务目的与要求 目的： 1．学习基本理论在实践中综合运用的初步经验，掌握模拟电路设计的基本 方法、设计 步骤，培养综合设计与调试能力。 2．学会直流稳压电源的设计方法和性能指标测试方法。 3．培养实践技能，提高分析和解决实际问题的能力。 要求：设计并制作用晶体管和集成运算放大器组成的串联型直流稳压电源。 1、输出电压 6V 、9V 两档，正负极性输出； 3 2、输出电流：额定电流为 150mA，最大电流为 500mA； 3、纹波电压峰值▲Vop-p≤5mv； 二 .模块及其原理介绍 电子设备一般都需要直流电源供电。这些直流电除了少数直接利用干电池和直流发电机外，大多数是采用把交流电（市电）转变为直流电的直流稳压电源，采用变压器、二极管、集成运放，电阻、稳压管、三极管 等元件器件。220V 的交流电经变压器变压后变成电压值较小的交流，再经桥式整流电路和滤波电路形成直流，稳压部分采用串联型稳压电路。比例运算电路的输入电压为稳定电压，且比例系数可调，所以其输出电压也以调节；同时，为了扩大输出大电流，集成运放输出端加晶体管，并保持射极输出形式，就构成了具有放大环节的串联型稳压电路。 电网供给的交流电压 ...
