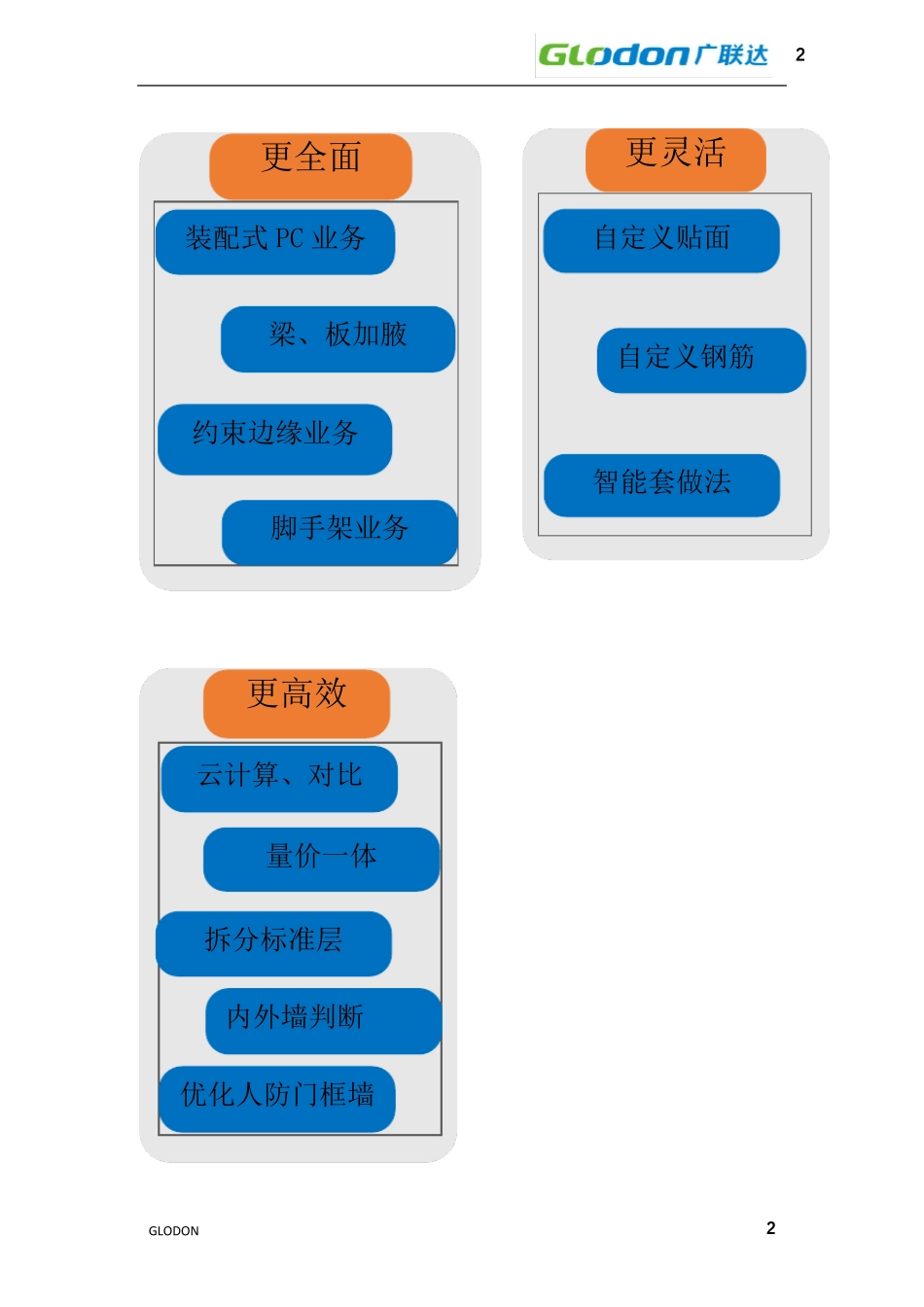

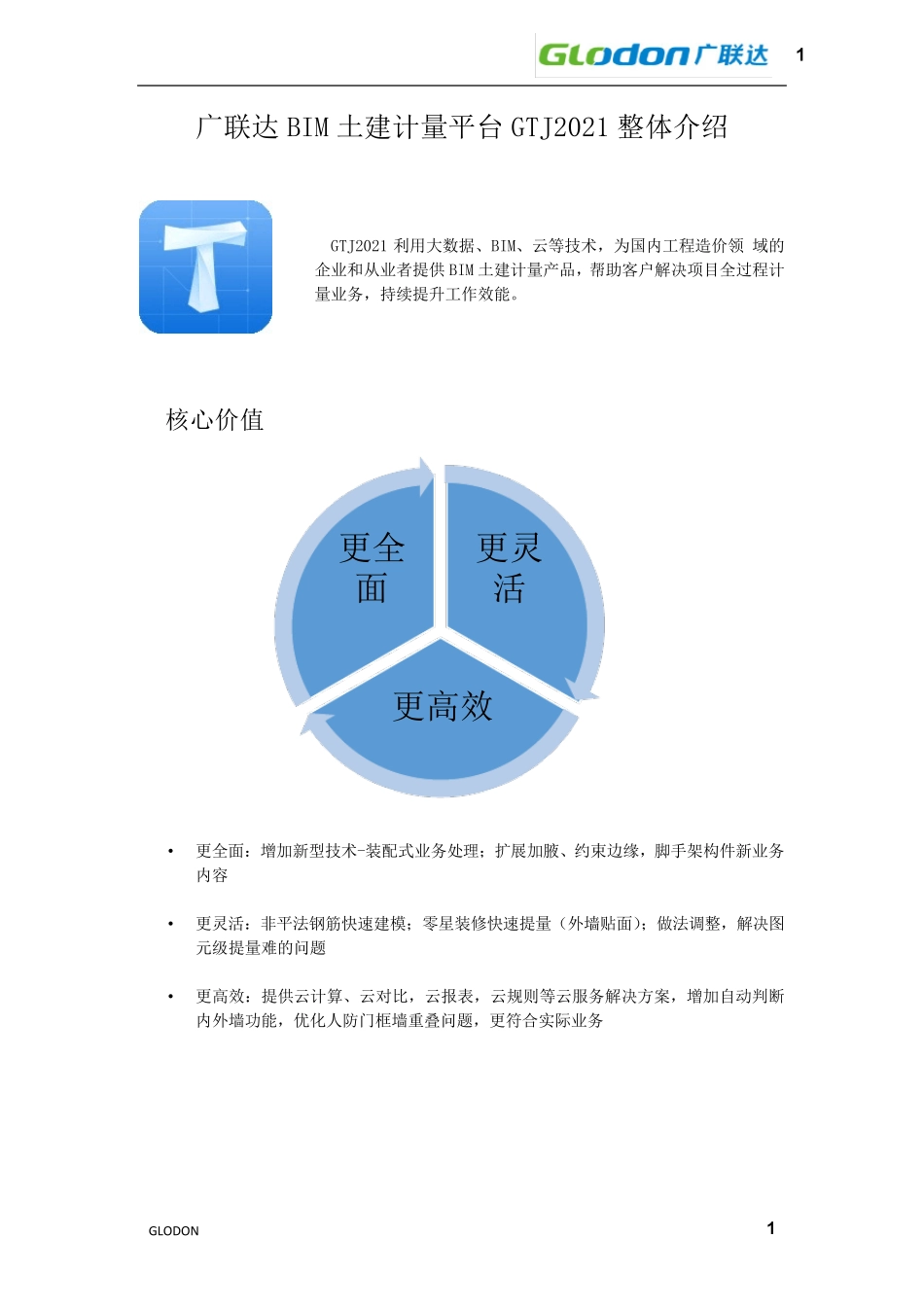

GLODON 1 1 广联达BIM 土建计量平台GTJ2021 整体介绍 GTJ2021 利用大数据、BIM、云等技术，为国内工程造价领 域的企业和从业者提供 BIM 土建计量产品，帮助客户解决项目全过程计量业务，持续提升工作效能。 核心价值 • 更全面：增加新型技术-装配式业务处理；扩展加腋、约束边缘，脚手架构件新业务内容 • 更灵活：非平法钢筋快速建模；零星装修快速提量（外墙贴面）；做法调整，解决图元级提量难的问题 • 更高效：提供云计算、云对比，云报表，云规则等云服务解决方案，增加自动判断内外墙功能，优化人防门框墙重叠问题，更符合实际业务 更灵活更高效更全面 GLODON 2 2 更全面 装配式PC 业务 梁、板加腋 约束边缘业务 脚手架业务 更灵活 自定义贴面 自定义钢筋 智能套做法 更高效 云计算、对比 量价一体 内外墙判断 拆分标准层 优化人防门框墙 GLODON 3 3 更全面 1、新增装配式模块 BIM 装配式算量依附于土建计量平台，为用户提供三维建模、智能算量，快速解决装配式算量难、操作繁琐的问题，软件提供装配式中的预制柱、预制墙、叠合梁、叠合板等一系列构件，为客户提供全面、专业的装配式BIM 模型 强大的异形体编辑能力 现浇、预制智能扣减，分别出量后浇钢筋处理钢筋三维 竖向装配构件，一遍成模，效率高 处理装配式图集节点 参数化建模，数据反复使用 专有报表 GLODON 4 4 预制柱： 一、软件实现： • 模型：内置坐浆单元，预制单元，现浇单元一键成模 • 出量：计算总体积、坐浆体积、预制体积、后浇体积、后浇模板，实现预制柱与其他混凝土构件扣减，后浇部分支持查看钢筋三维。 • 节点：内置上下层现浇柱与预制柱钢筋节点计算 二、软件操作 1、绘制预制柱 操作步骤：新建预制柱--属性信息中输入坐浆、预制高度，后浇高度软件自动计算，完善属性信息，绘制方法同框架柱 • 2、出量 操作步骤：汇总计算--点击查看计算式，整体、单元出量清晰； 点击钢筋三维，所见即所得 GLODON 5 5 • 3、节点 内置上下层现浇柱与预制柱钢筋节点计算 工程设置—钢筋设置—节点设置—柱/墙柱 预制墙： 一、软件实现 • 模型：参数化预制墙支持保存模板，下次使用 • 出量：坐浆体积、预制体积、后浇体积、后浇模板 • 节点：实现预制墙与剪力墙钢筋节点计算，实现预制墙与墙柱纵筋节点计算，实现梁、连梁与预制墙钢筋的扣减计算 GLODON 6 6 二、软件操作 • 1...
