建筑CAD教案绘制建筑剖面图的步骤

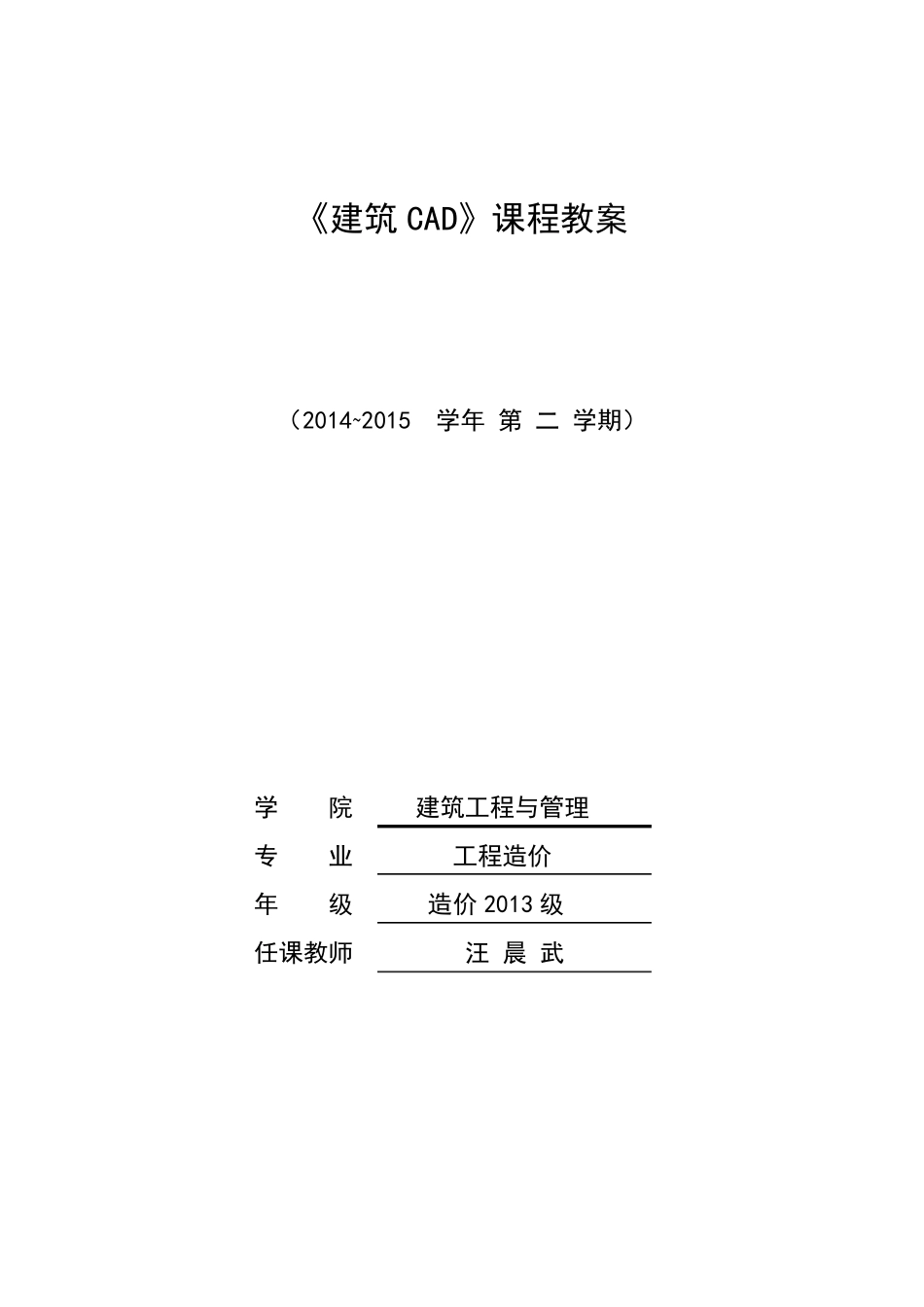

建筑CAD教案绘制建筑剖面图的步骤_第1页
1/6

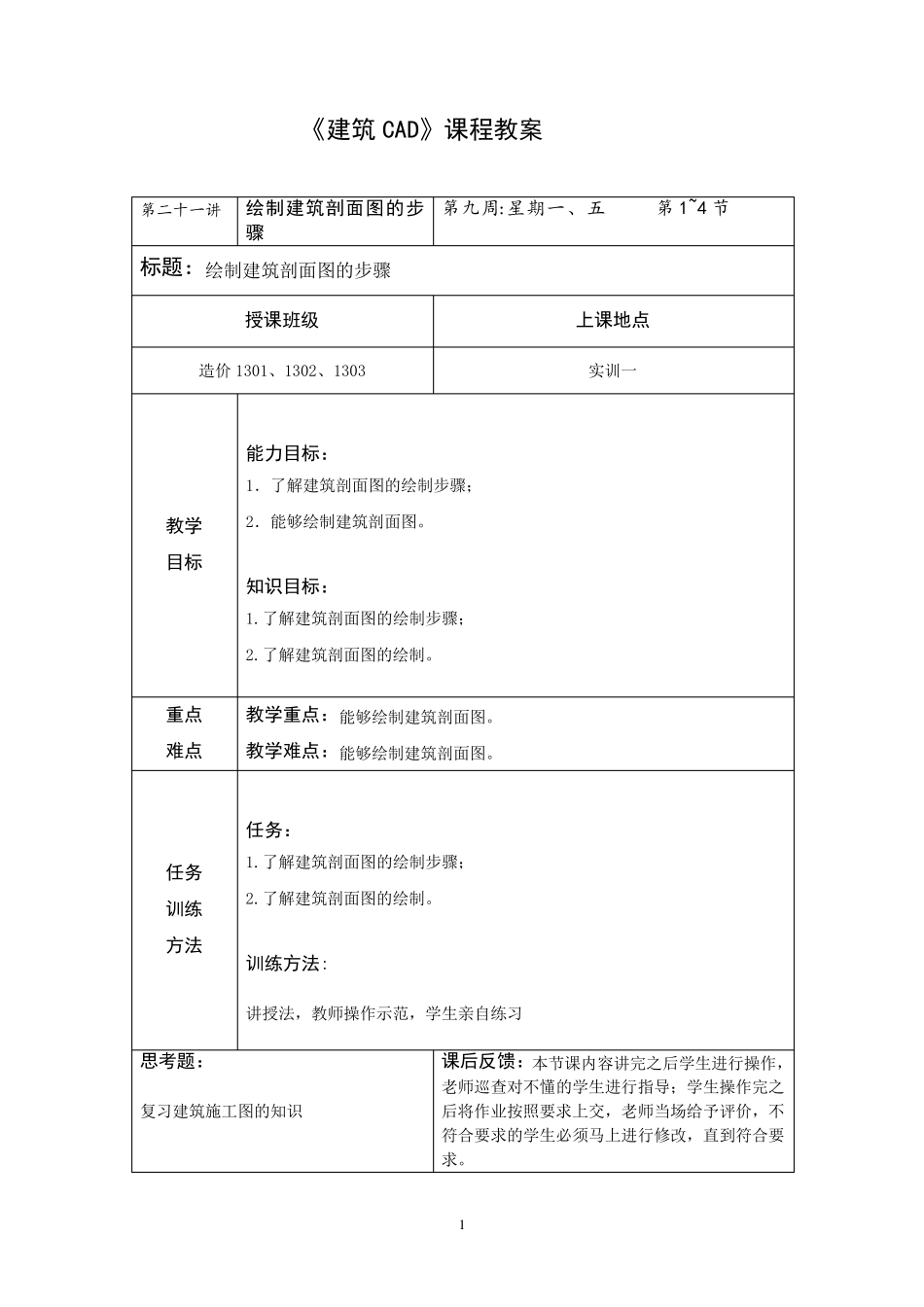

建筑CAD教案绘制建筑剖面图的步骤_第2页
2/6

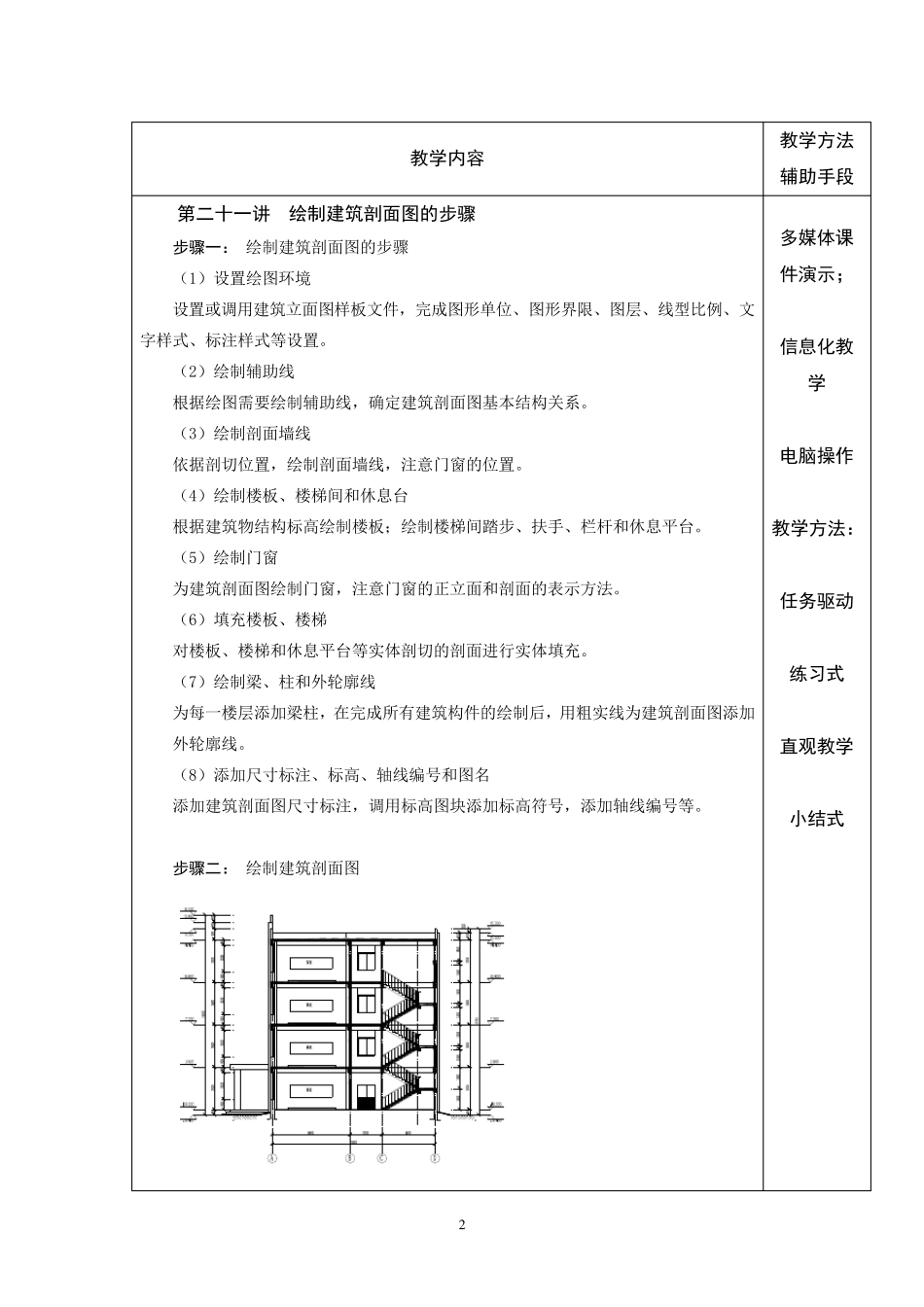

建筑CAD教案绘制建筑剖面图的步骤_第3页
3/6
《建筑 CAD》课程教案 (2014~2015 学年 第 二 学期) 学 院 建筑工程与管理 专 业 工程造价 年 级 造价 2013 级 任课教师 汪 晨 武 1 《建筑 CAD》课程教案 第二十一讲 绘制建筑剖面图的步骤 第九周:星期一、五 第1~4 节 标题:绘制建筑剖面图的步骤 授课班级 上课地点 造价1301、1302、1303 实训一 教学 目标 能力目标: 1.了解建筑剖面图的绘制步骤; 2.能够绘制建筑剖面图。 知识目标: 1.了解建筑剖面图的绘制步骤; 2.了解建筑剖面图的绘制。 重点 难点 教学重点:能够绘制建筑剖面图。 教学难点:能够绘制建筑剖面图。 任务 训练 方法 任务: 1.了解建筑剖面图的绘制步骤; 2.了解建筑剖面图的绘制。 训练方法: 讲授法,教师操作示范,学生亲自练习 思考题: 复习建筑施工图的知识 课后反馈:本节课内容讲完之后学生进行操作,老师巡查对不懂的学生进行指导;学生操作完之后将作业按照要求上交,老师当场给予评价,不符合要求的学生必须马上进行修改,直到符合要求。 2 教学内容 教学方法辅助手段 第二十一讲 绘制建筑剖面图的步骤 步骤一: 绘制建筑剖面图的步骤 (1)设置绘图环境 设置或调用建筑立面图样板文件,完成图形单位、图形界限、图层、线型比例、文字样式、标注样式等设置。 (2)绘制辅助线 根据绘图需要绘制辅助线,确定建筑剖面图基本结构关系。 (3)绘制剖面墙线 依据剖切位置,绘制剖面墙线,注意门窗的位置。 (4)绘制楼板、楼梯间和休息台 根据建筑物结构标高绘制楼板;绘制楼梯间踏步、扶手、栏杆和休息平台。 (5)绘制门窗 为建筑剖面图绘制门窗,注意门窗的正立面和剖面的表示方法。 (6)填充楼板、楼梯 对楼板、楼梯和休息平台等实体剖切的剖面进行实体填充。 (7)绘制梁、柱和外轮廓线 为每一楼层添加梁柱,在完成所有建筑构件的绘制后,用粗实线为建筑剖面图添加外轮廓线。 (8)添加尺寸标注、标高、轴线编号和图名 添加建筑剖面图尺寸标注,调用标高图块添加标高符号,添加轴线编号等。 步骤二: 绘制建筑剖面图 多媒体课件演示; 信息化教学 电脑操作 教学方法: 任务驱动 练习式 直观教学 小结式 3 (1)绘制辅助轴线 (2)绘制剖面墙线 (3)绘制楼板、梁 (4)绘制楼梯、栏杆、扶手 (5)扣出门窗洞口 4 (6)绘制门窗 (7)填充楼板、楼梯 (8)绘制梁、柱和外轮廓线 (9)添加尺寸标注等 步骤三: 任务训练 5 小结: 简述本次课的主要内容,布置作业。
