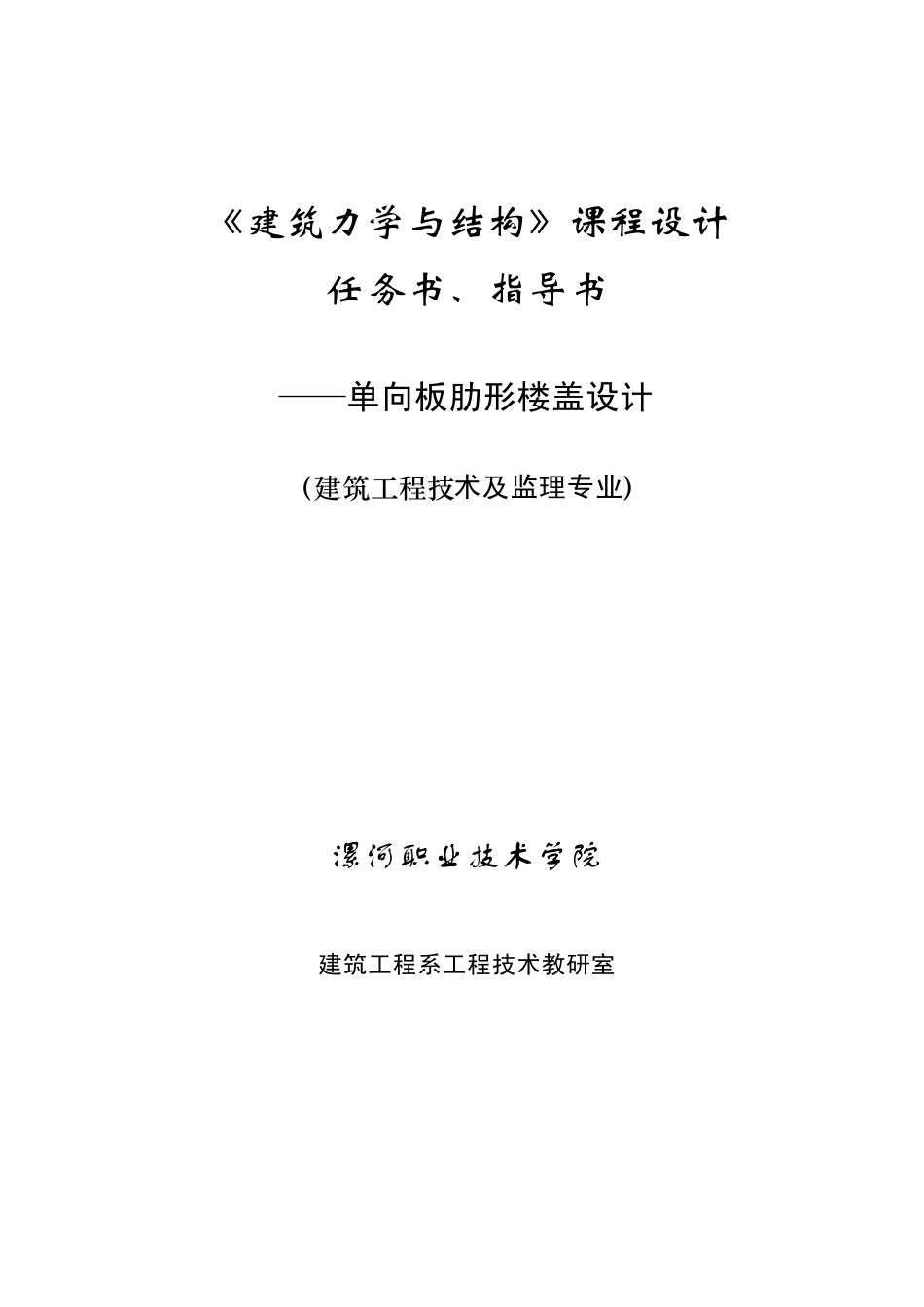

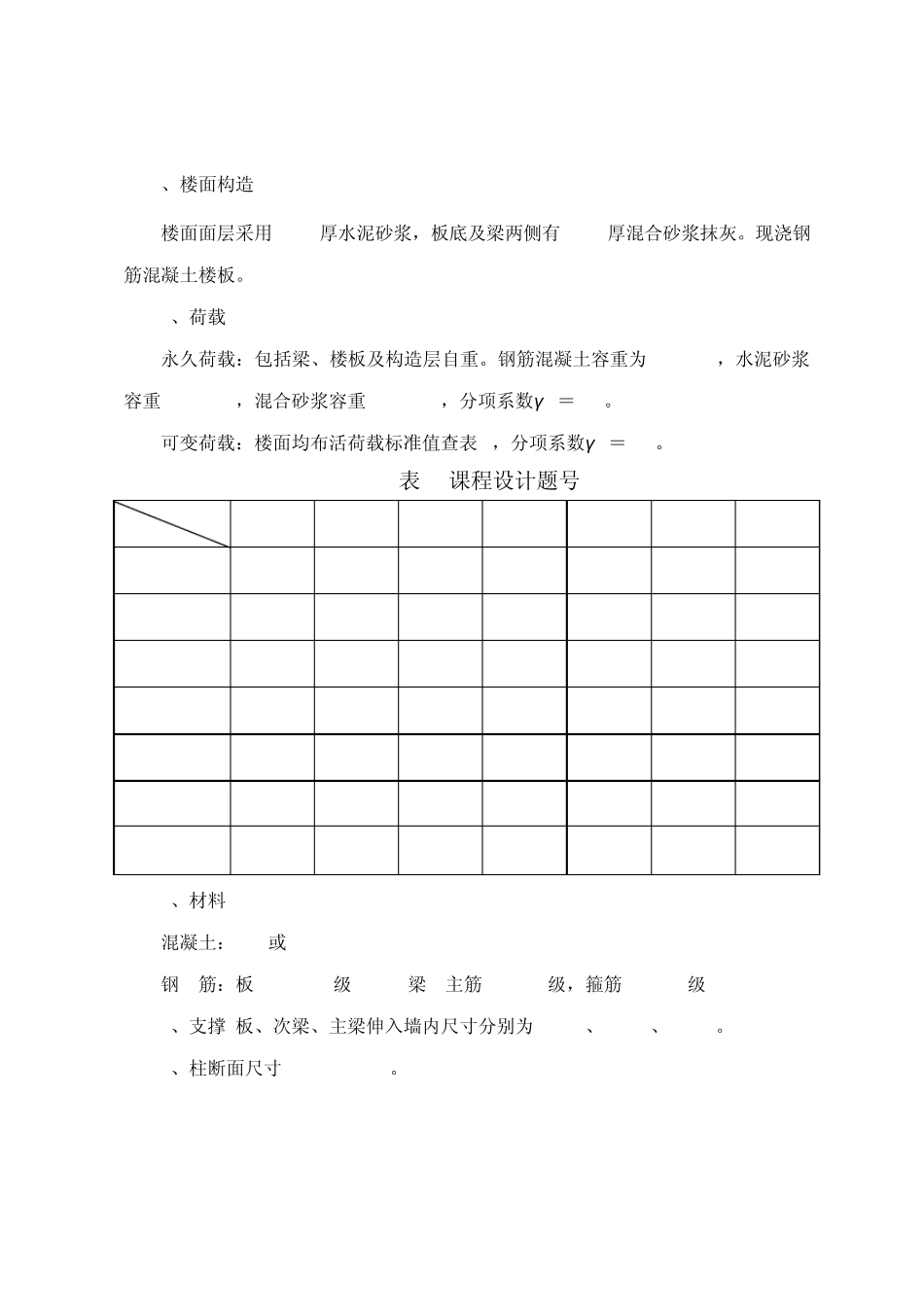

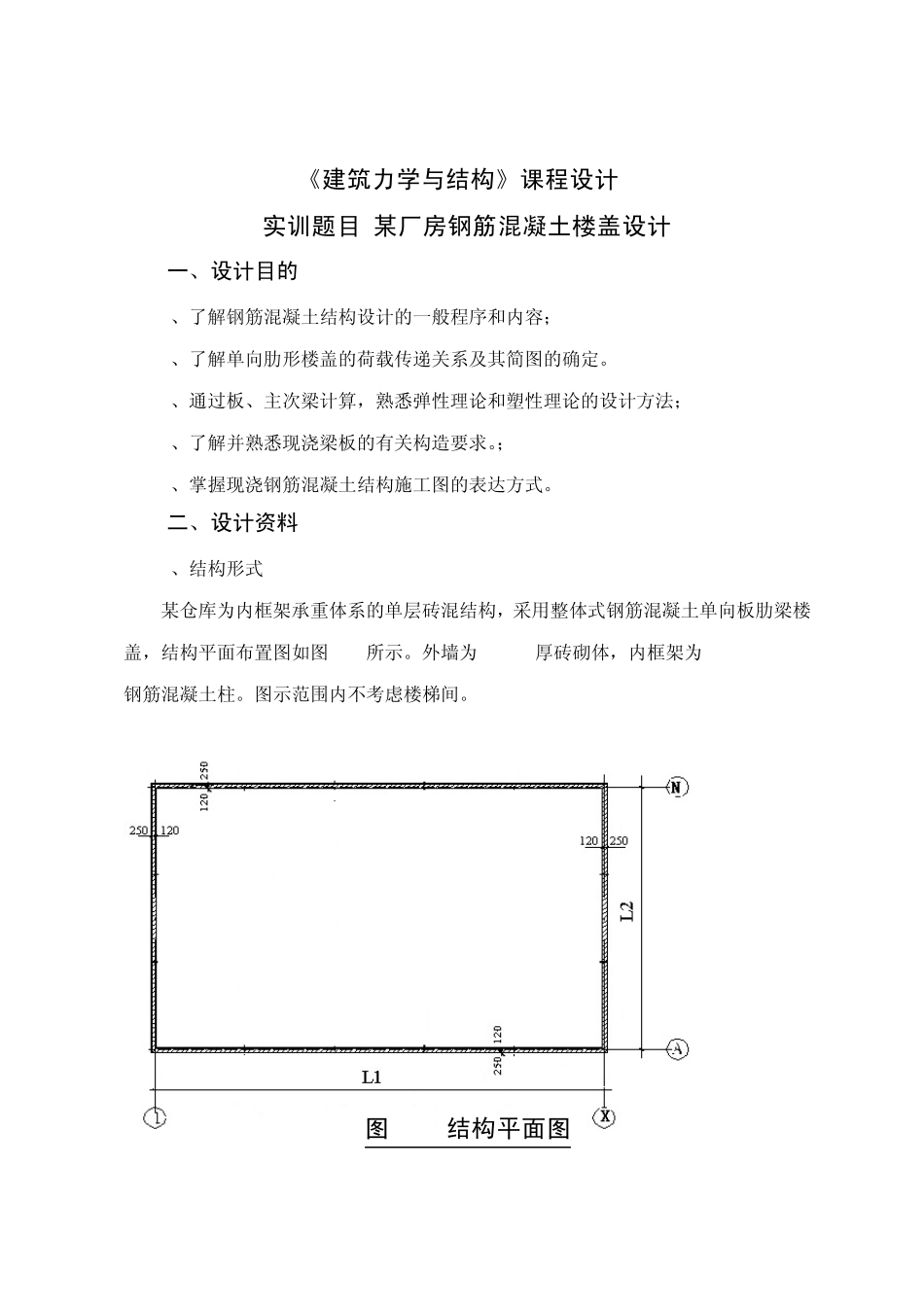

《建筑力学与结构》课程设计 任务书、指导书 ——单向板肋形楼盖设计 （建筑工程技术及监理专业） 漯河职业技术学院 建筑工程系工程技术教研室 《建筑力学与结构》课程设计 实训题目 某厂房钢筋混凝土楼盖设计 一、设计目的 l、了解钢筋混凝土结构设计的一般程序和内容； 2、了解单向肋形楼盖的荷载传递关系及其简图的确定。 3、通过板、主次梁计算，熟悉弹性理论和塑性理论的设计方法； 4、了解并熟悉现浇梁板的有关构造要求。； 5、掌握现浇钢筋混凝土结构施工图的表达方式。 二、设计资料 l、结构形式 某仓库为内框架承重体系的单层砖混结构，采用整体式钢筋混凝土单向板肋梁楼盖，结构平面布置图如图 1-1所示。外墙为 370mm厚砖砌体，内框架为 400mmX400mm钢筋混凝土柱。图示范围内不考虑楼梯间。 图 1-1 结构平面图 2、楼面构造 楼面面层采用 20mm厚水泥砂浆，板底及梁两侧有 15mm厚混合砂浆抹灰。现浇钢筋混凝土楼板。 3、荷载 永久荷载：包括梁、楼板及构造层自重。钢筋混凝土容重为 25kN/m3，水泥砂浆容重 20 kN/m3，混合砂浆容重 17 kN/m3，分项系数γG＝1.2。 可变荷载：楼面均布活荷载标准值查表 1，分项系数γQ＝1.3。 表 1 课程设计题号 l1xl2 5 5.5 6 6.5 7 7.5 8 18x30.5 1 2 3 4 5 6 7 18x31.5 8 9 10 11 12 13 14 18x32 15 16 17 18 19 20 21 18x33 22 23 24 25 26 27 28 19.8x32.4 29 30 31 32 33 34 35 20.70x33.6 36 37 38 39 40 41 42 22.50x36.0 43 44 45 46 47 48 49 4、材料 混凝土：C25或 C30 钢 筋：板 H*B300级 梁 主筋 HRB400级，箍筋 H*B300级 5、支撑 板、次梁、主梁伸入墙内尺寸分别为 120mm、240mm、370mm。 6、柱断面尺寸 400mmX400mm。 三、设计内容 l、学生承担的具体设计题号见表1 2、完成设计计算书一份，内容包括： ① 结构布置 确定柱网尺寸，布置主次梁及板，选择构件截面尺寸，绘制楼盖结构平面布置图。 ② 梁板的设计 1） 板的设计 按考虑塑性内力重分布的方法计算板的内力，进行板的正截面承载力计算，绘制板的配筋图。 2） 次梁设计 按考虑塑性内力重分布的方法计算次梁的内力。计算次梁的正截面、斜截面承载力，绘制次梁的配筋图。 3）主梁设计 按弹性方法计算主梁的内力，绘制主梁的弯矩、剪力包络图，根据包络图计算主梁正截面、斜截面承载力，并绘制主...
