建筑结构制图标准

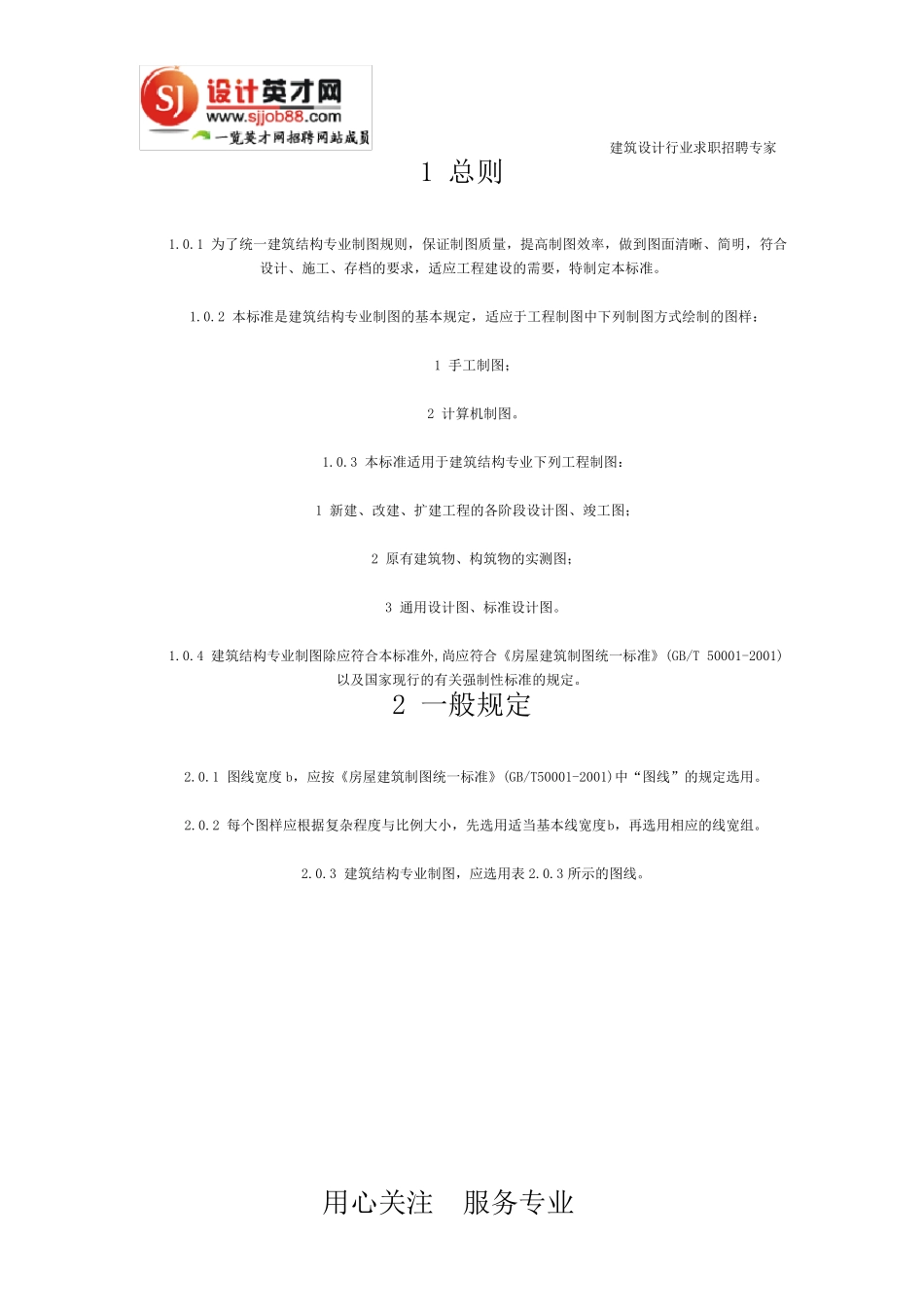

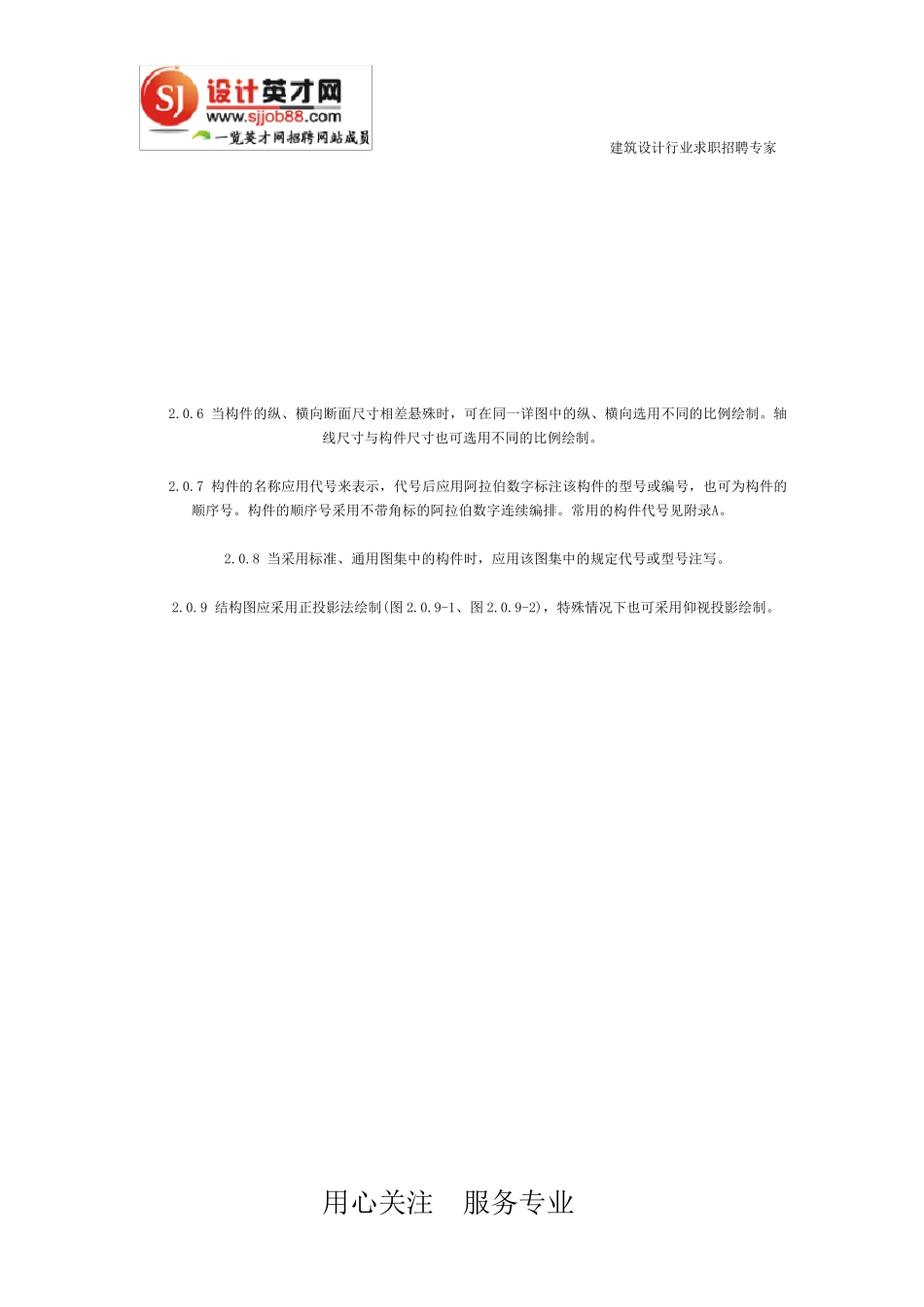

建筑设计行业求职招聘专家 用心关注 服务专业 1 总则 1.0.1 为了统一建筑结构专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，特制定本标准。 1.0.2 本标准是建筑结构专业制图的基本规定，适应于工程制图中下列制图方式绘制的图样： 1 手工制图； 2 计算机制图。 1.0.3 本标准适用于建筑结构专业下列工程制图： 1 新建、改建、扩建工程的各阶段设计图、竣工图； 2 原有建筑物、构筑物的实测图； 3 通用设计图、标准设计图。 1.0.4 建筑结构专业制图除应符合本标准外,尚应符合《房屋建筑制图统一标准》(GB/T 50001-2001)以及国家现行的有关强制性标准的规定。 2 一般规定 2.0.1 图线宽度b，应按《房屋建筑制图统一标准》(GB/T50001-2001)中“图线”的规定选用。 2.0.2 每个图样应根据复杂程度与比例大小，先选用适当基本线宽度b，再选用相应的线宽组。 2.0.3 建筑结构专业制图，应选用表 2.0.3 所示的图线。 建筑设计行业求职招聘专家 用心关注 服务专业 2.0.4 在同一张图纸中，相同比例的各图样，应选用相同的线宽组。 2.0.5 绘图时根据图样的用途，被绘物体的复杂程度，应选用表2.0.5 中的常用比例，特殊情况下也可选用可用比例。 建筑设计行业求职招聘专家 用心关注 服务专业 2.0.6 当构件的纵、横向断面尺寸相差悬殊时，可在同一详图中的纵、横向选用不同的比例绘制。轴线尺寸与构件尺寸也可选用不同的比例绘制。 2.0.7 构件的名称应用代号来表示，代号后应用阿拉伯数字标注该构件的型号或编号，也可为构件的顺序号。构件的顺序号采用不带角标的阿拉伯数字连续编排。常用的构件代号见附录A。 2.0.8 当采用标准、通用图集中的构件时，应用该图集中的规定代号或型号注写。 2.0.9 结构图应采用正投影法绘制(图 2.0.9-1、图 2.0.9-2)，特殊情况下也可采用仰视投影绘制。 建筑设计行业求职招聘专家 用心关注 服务专业 2.0.10 在结构平面图中，构件应采用轮廓线表示，如能用单线表示清楚时,也可用单线表示。定位轴线应与建筑平面图或总平面图一致，并标注结构标高。 2.0.11 在结构平面图中，如若干部分相同时，可只绘制一部分，并用大写的拉丁字母(A、B、C、……)外加细实线圆圈表示相同部分的分类符号。分类符号圆圈直径为 8mm 或10mm。其他相同部分仅标注分类符号。 2.0.12 桁架式结构的几何尺寸图可用单线图表...
