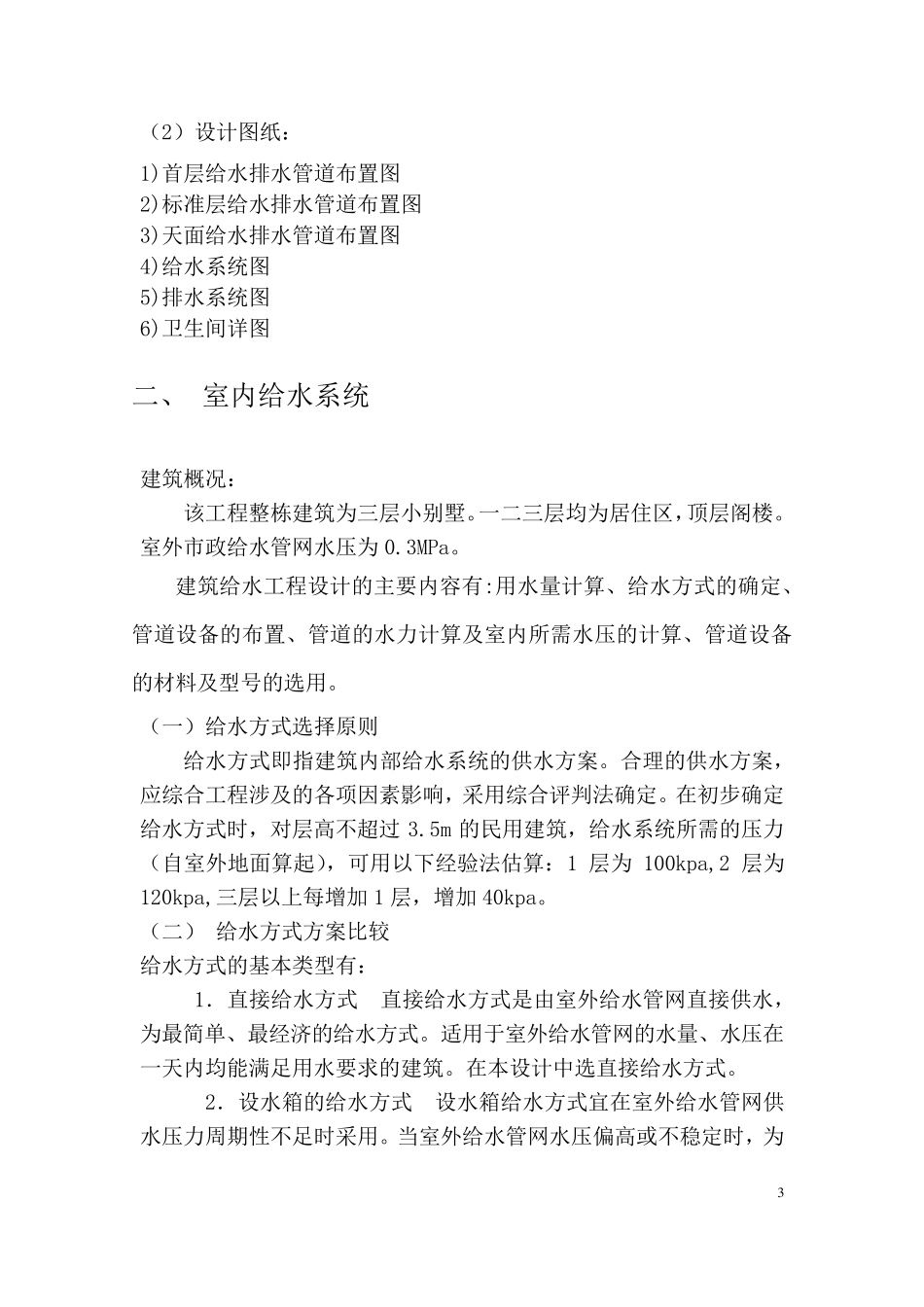

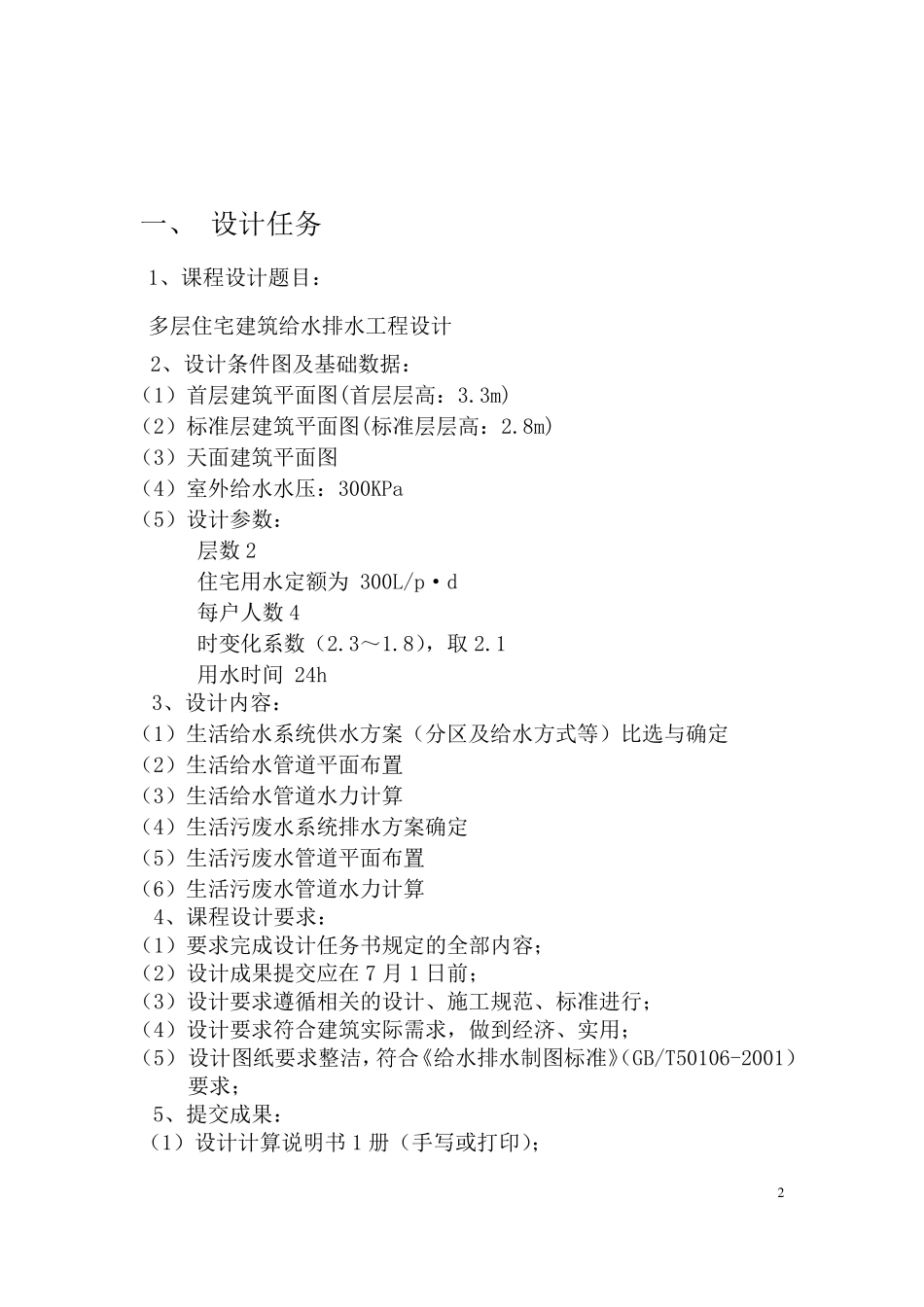

1 建 筑 给 水 排 水 工 程 课 程 设 计 说 明 书 题 目 ： 多 层 教 学 楼 给 水 排 水 工 程 设 计 * ***** 专业班级： 给 水 排 水 工 程 0902 学 号： ********** 指导教 师： *** 日 期： 2012 年 6 月 15 日 2 一、 设计任务 1、课程设计题目： 多层住宅建筑给水排水工程设计 2、设计条件图及基础数据： （1）首层建筑平面图(首层层高：3.3m) （2）标准层建筑平面图(标准层层高：2.8m) （3）天面建筑平面图 （4）室外给水水压：300KPa （5）设计参数： 层数2 住宅用水定额为 300L/p·d 每户人数4 时变化系数（2.3～1.8），取 2.1 用水时间 24h 3、设计内容： （1）生活给水系统供水方案（分区及给水方式等）比选与确定 （2）生活给水管道平面布置 （3）生活给水管道水力计算 （4）生活污废水系统排水方案确定 （5）生活污废水管道平面布置 （6）生活污废水管道水力计算 4、课程设计要求： （1）要求完成设计任务书规定的全部内容； （2）设计成果提交应在 7 月 1 日前； （3）设计要求遵循相关的设计、施工规范、标准进行； （4）设计要求符合建筑实际需求，做到经济、实用； （5） 设计图纸要求整洁，符合《给水排水制图标准》（GB/T50106-2001）要求； 5、提交成果： （1）设计计算说明书 1 册（手写或打印）； 3 （2）设计图纸： 1)首层给水排水管道布置图 2)标准层给水排水管道布置图 3)天面给水排水管道布置图 4)给水系统图 5)排水系统图 6)卫生间详图 二、 室内给水系统 建筑概况： 该工程整栋建筑为三层小别墅。一二三层均为居住区，顶层阁楼。室外市政给水管网水压为 0.3MPa。 建筑给水工程设计的主要内容有:用水量计算、给水方式的确定、管道设备的布置、管道的水力计算及室内所需水压的计算、管道设备的材料及型号的选用。 （一）给水方式选择原则 给水方式即指建筑内部给水系统的供水方案。合理的供水方案，应综合工程涉及的各项因素影响，采用综合评判法确定。在初步确定给水方式时，对层高不超过 3.5m 的民用建筑，给水系统所需的压力（自室外地面算起），可用以下经验法估算：1 层为 100kpa,2 层为120kpa,三层以上每增加 1 层，增加 40kpa。 （二） 给水方式方案比较 给水方式的基本类型有： 1．直接给水方式 直接给水方式是由室外给水管网直接供水，为最简单、最经济的给水方式。适用于室外...
