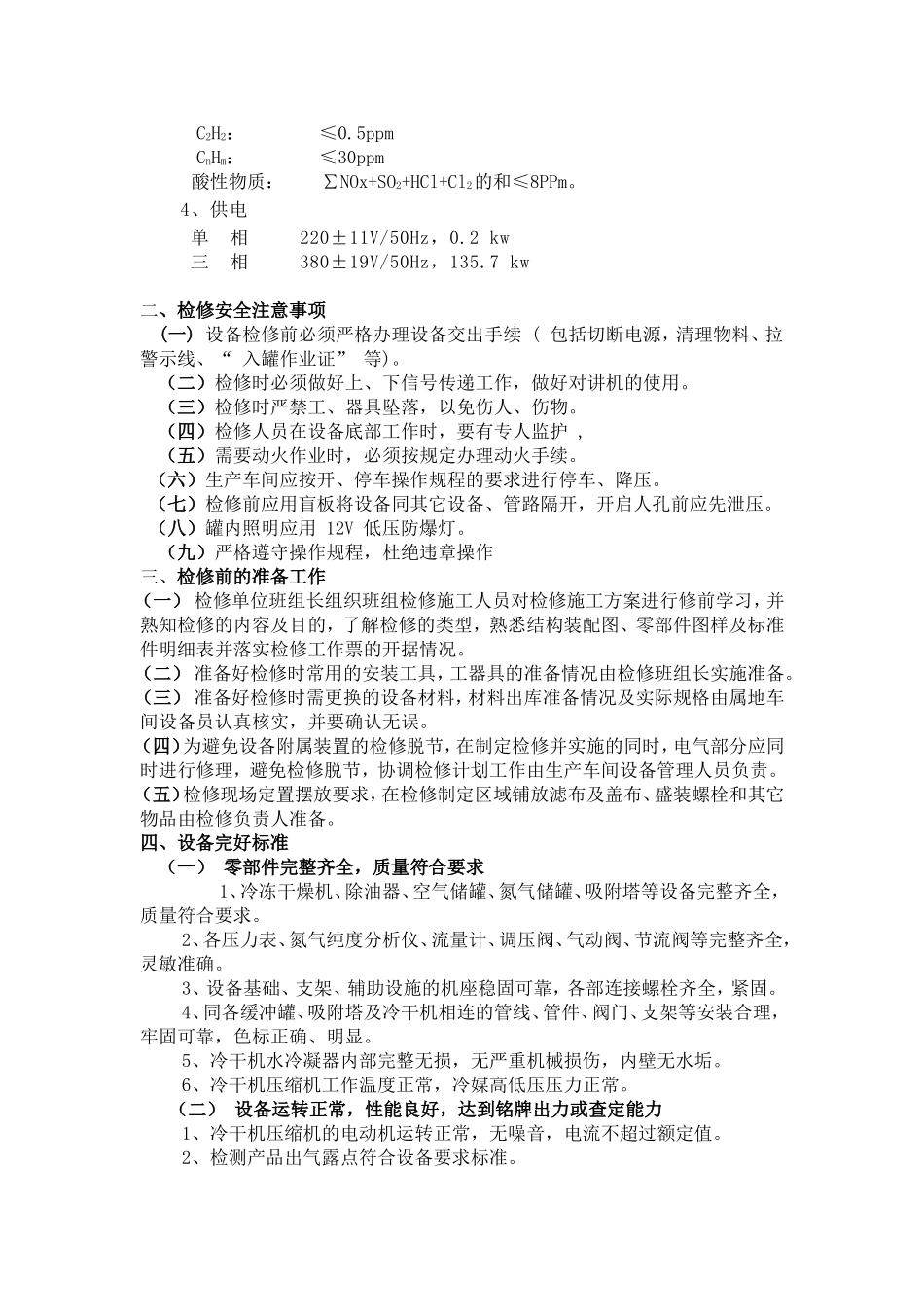

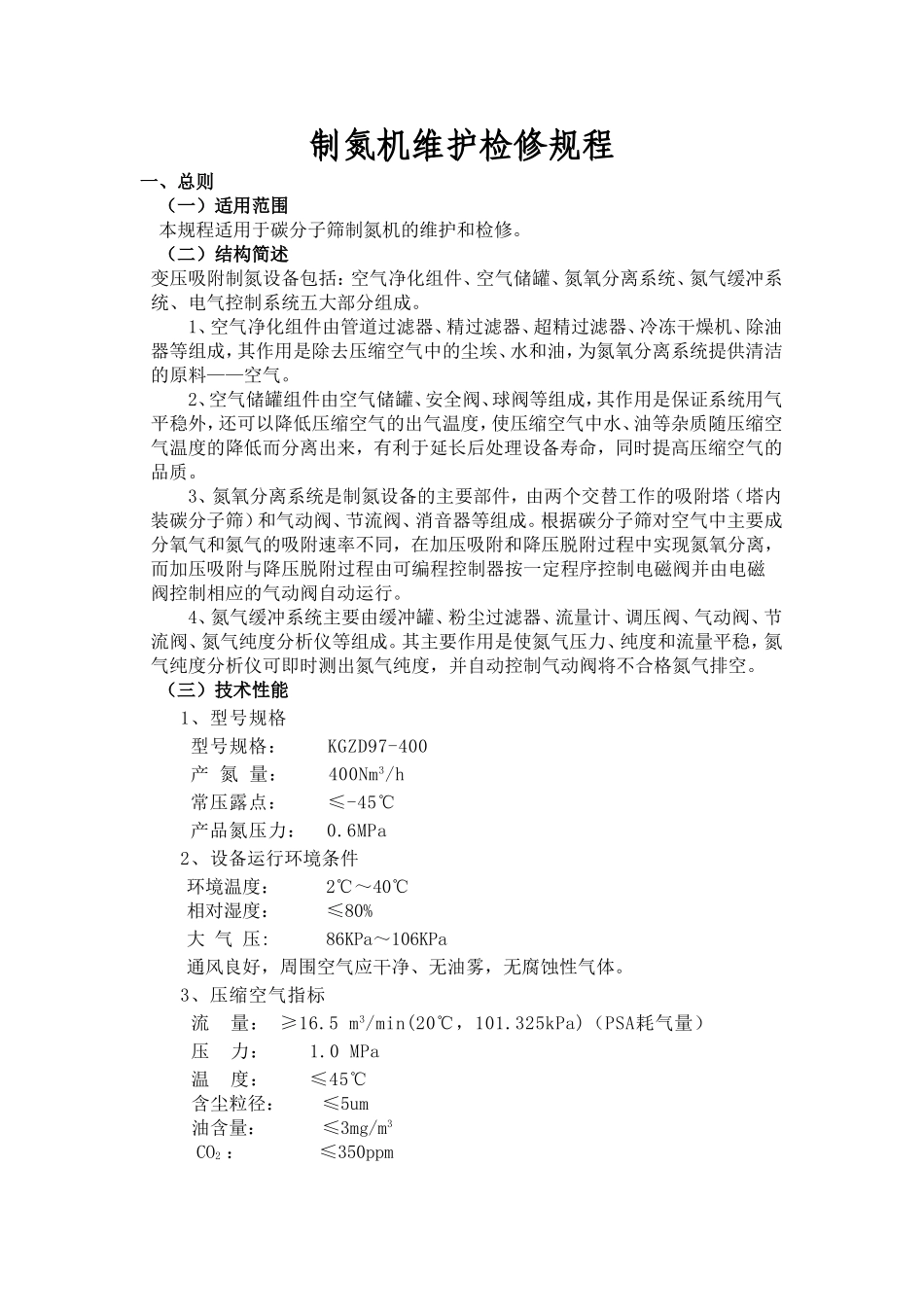

制氮机维护检修规程一、总则（一）适用范围本规程适用于碳分子筛制氮机的维护和检修。（二）结构简述变压吸附制氮设备包括：空气净化组件、空气储罐、氮氧分离系统、氮气缓冲系统、电气控制系统五大部分组成。1、空气净化组件由管道过滤器、精过滤器、超精过滤器、冷冻干燥机、除油器等组成，其作用是除去压缩空气中的尘埃、水和油，为氮氧分离系统提供清洁的原料——空气。2、空气储罐组件由空气储罐、安全阀、球阀等组成，其作用是保证系统用气平稳外，还可以降低压缩空气的出气温度，使压缩空气中水、油等杂质随压缩空气温度的降低而分离出来，有利于延长后处理设备寿命，同时提高压缩空气的品质。3、氮氧分离系统是制氮设备的主要部件，由两个交替工作的吸附塔（塔内装碳分子筛）和气动阀、节流阀、消音器等组成。根据碳分子筛对空气中主要成分氧气和氮气的吸附速率不同，在加压吸附和降压脱附过程中实现氮氧分离，而加压吸附与降压脱附过程由可编程控制器按一定程序控制电磁阀并由电磁阀控制相应的气动阀自动运行。4、氮气缓冲系统主要由缓冲罐、粉尘过滤器、流量计、调压阀、气动阀、节流阀、氮气纯度分析仪等组成。其主要作用是使氮气压力、纯度和流量平稳，氮气纯度分析仪可即时测出氮气纯度，并自动控制气动阀将不合格氮气排空。（三）技术性能1、型号规格型号规格：KGZD97-400产氮量：400Nm3/h常压露点：≤-45℃产品氮压力：0.6MPa2、设备运行环境条件环境温度：2℃～40℃相对湿度：≤80%大气压:86KPa～106KPa通风良好，周围空气应干净、无油雾，无腐蚀性气体。3、压缩空气指标流量：≥16.5m3/min(20℃，101.325kPa)（PSA耗气量）压力：1.0MPa温度：≤45℃含尘粒径：≤5um油含量：≤3mg/m3CO2：≤350ppmC2H2：≤0.5ppmCnHm：≤30ppm酸性物质：∑NOx+SO2+HCl+Cl2的和≤8PPm。4、供电单相220±11V/50Hz，0.2kw三相380±19V/50Hz，135.7kw二、检修安全注意事项(一)设备检修前必须严格办理设备交出手续(包括切断电源，清理物料、拉警示线、“入罐作业证”等)。（二）检修时必须做好上、下信号传递工作，做好对讲机的使用。（三）检修时严禁工、器具坠落，以免伤人、伤物。（四）检修人员在设备底部工作时，要有专人监护,（五）需要动火作业时，必须按规定办理动火手续。（六）生产车间应按开、停车操作规程的要求进行停车、降压。（七）检修前应用盲板将设备同其它设备、管路隔开，开启人孔前应先泄压。（八）罐内照明应用12V低压防爆灯。（九）严格遵守操作规程，杜绝违章操作三、检修前的准备工作（一）检修单位班组长组织班组检修施工人员对检修施工方案进行修前学习，并熟知检修的内容及目的，了解检修的类型，熟悉结构装配图、零部件图样及标准件明细表并落实检修工作票的开据情况。（二）准备好检修时常用的安装工具，工器具的准备情况由检修班组长实施准备。（三）准备好检修时需更换的设备材料，材料出库准备情况及实际规格由属地车间设备员认真核实，并要确认无误。（四）为避免设备附属装置的检修脱节，在制定检修并实施的同时，电气部分应同时进行修理，避免检修脱节，协调检修计划工作由生产车间设备管理人员负责。（五）检修现场定置摆放要求，在检修制定区域铺放滤布及盖布、盛装螺栓和其它物品由检修负责人准备。四、设备完好标准（一）零部件完整齐全，质量符合要求1、冷冻干燥机、除油器、空气储罐、氮气储罐、吸附塔等设备完整齐全，质量符合要求。2、各压力表、氮气纯度分析仪、流量计、调压阀、气动阀、节流阀等完整齐全，灵敏准确。3、设备基础、支架、辅助设施的机座稳固可靠，各部连接螺栓齐全，紧固。4、同各缓冲罐、吸附塔及冷干机相连的管线、管件、阀门、支架等安装合理，牢固可靠，色标正确、明显。5、冷干机水冷凝器内部完整无损，无严重机械损伤，内壁无水垢。6、冷干机压缩机工作温度正常，冷媒高低压压力正常。（二）设备运转正常，性能良好，达到铭牌出力或查定能力1、冷干机压缩机的电动机运转正常，无噪音，电流不超过额定值。2、检测产品出气露点符合设备要求标准。3、设备出口氮气压力达到设备要求出气压力。4、氮气储罐、空气储罐、吸...
