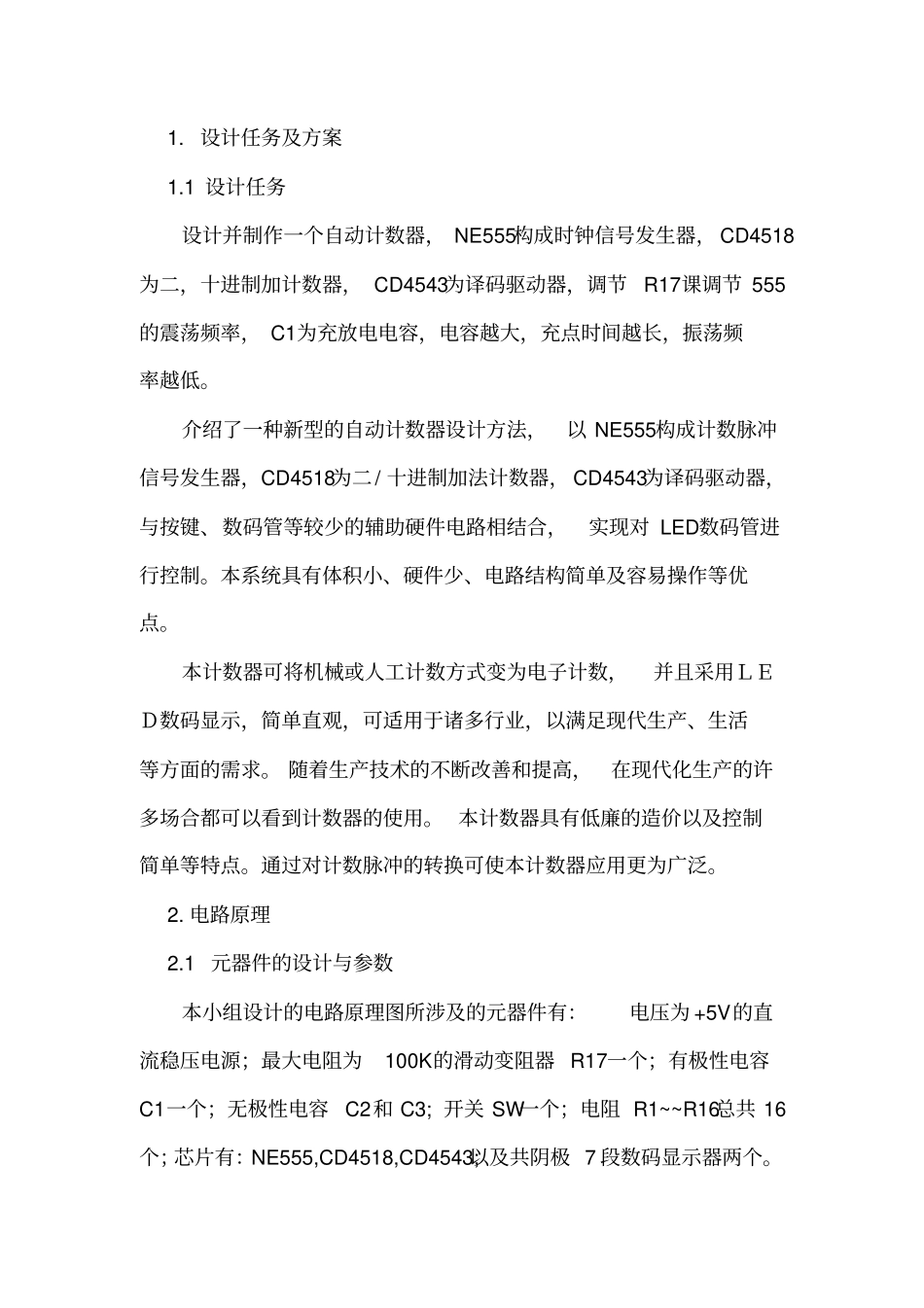

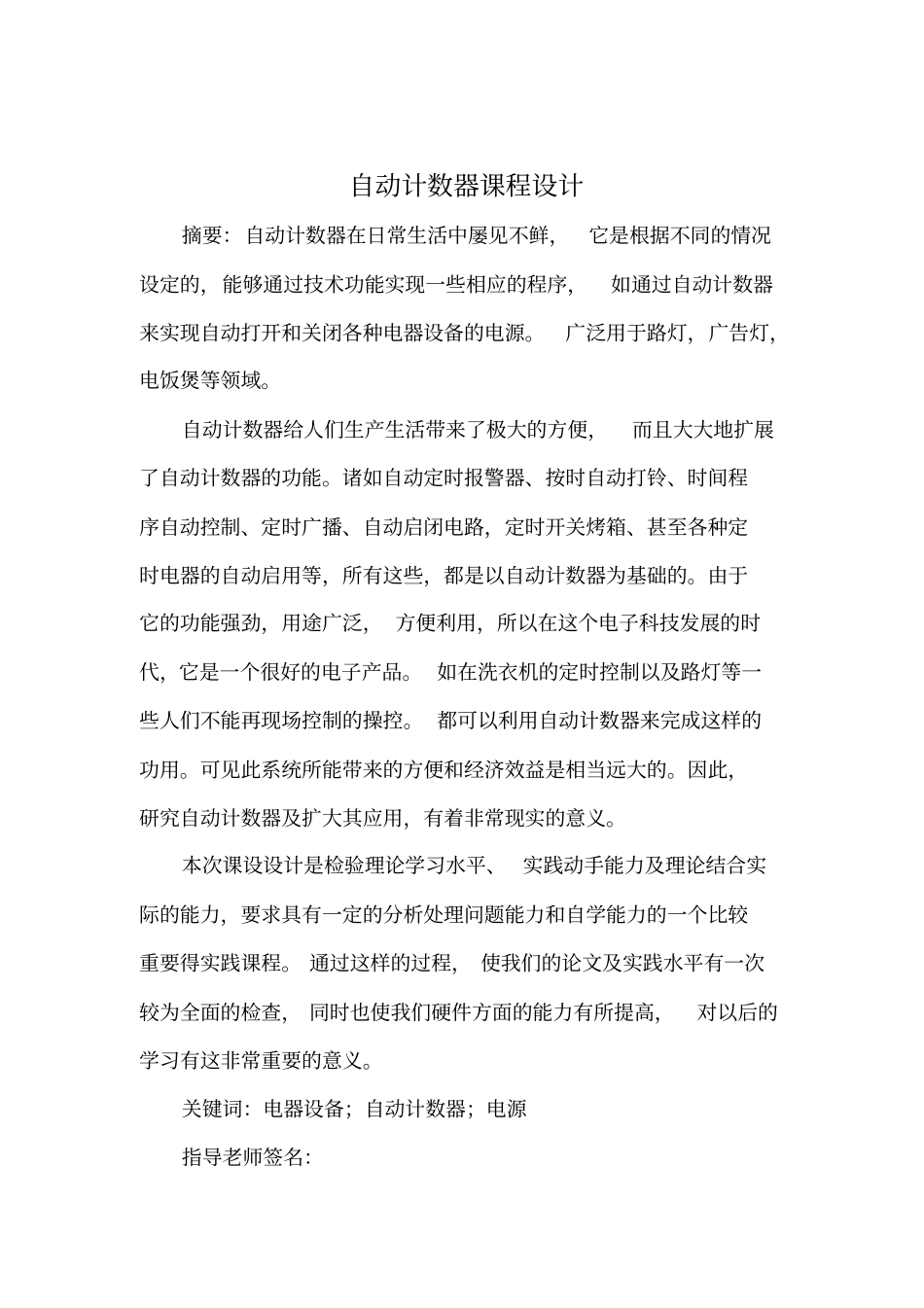

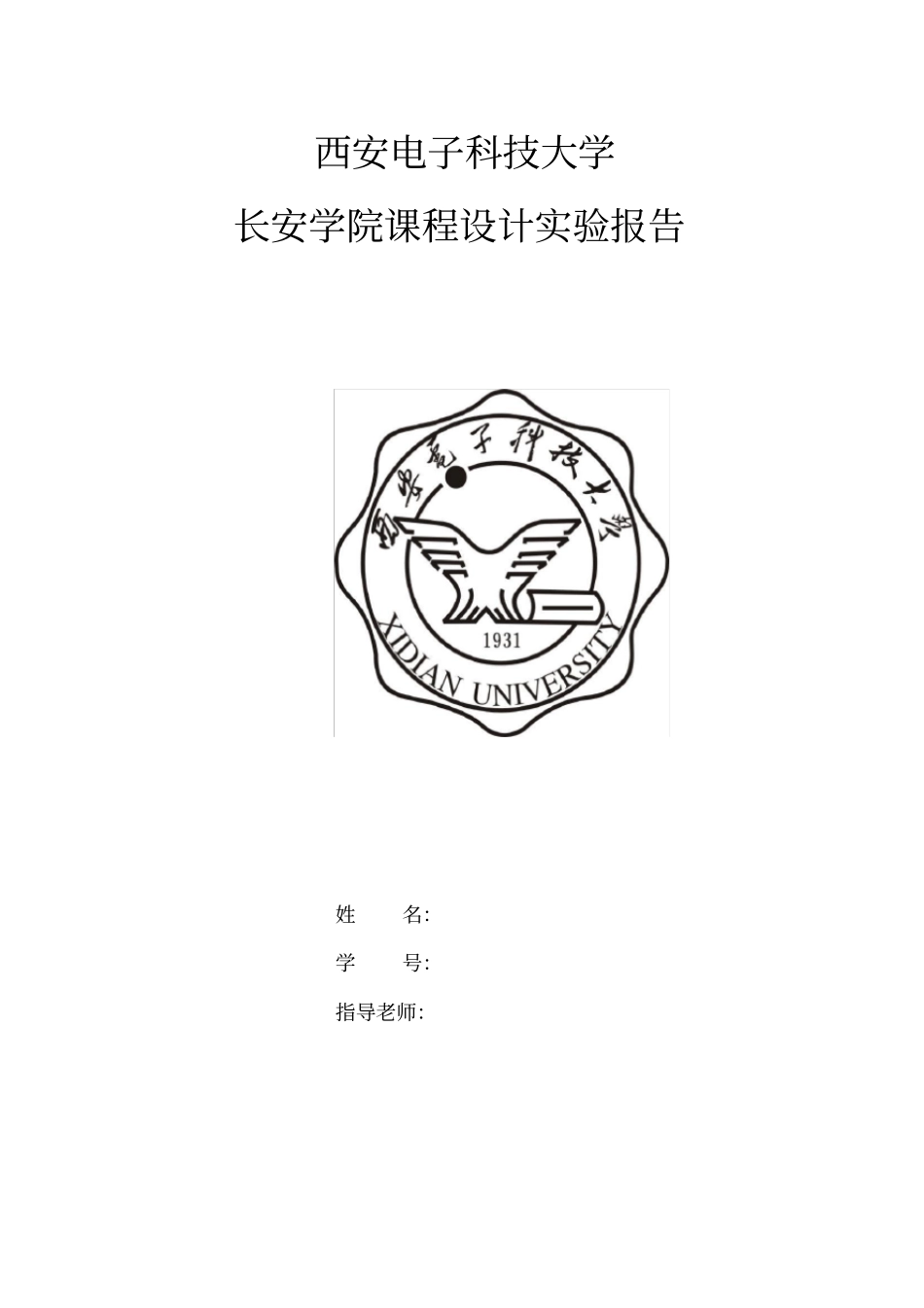

西安电子科技大学长安学院课程设计实验报告姓名:学号:指导老师:自动计数器课程设计摘要:自动计数器在日常生活中屡见不鲜,它是根据不同的情况设定的,能够通过技术功能实现一些相应的程序,如通过自动计数器来实现自动打开和关闭各种电器设备的电源。广泛用于路灯,广告灯,电饭煲等领域。自动计数器给人们生产生活带来了极大的方便,而且大大地扩展了自动计数器的功能。诸如自动定时报警器、按时自动打铃、时间程序自动控制、定时广播、自动启闭电路,定时开关烤箱、甚至各种定时电器的自动启用等,所有这些,都是以自动计数器为基础的。由于它的功能强劲,用途广泛, 方便利用,所以在这个电子科技发展的时代,它是一个很好的电子产品。 如在洗衣机的定时控制以及路灯等一些人们不能再现场控制的操控。 都可以利用自动计数器来完成这样的功用。可见此系统所能带来的方便和经济效益是相当远大的。因此,研究自动计数器及扩大其应用,有着非常现实的意义。本次课设设计是检验理论学习水平、实践动手能力及理论结合实际的能力,要求具有一定的分析处理问题能力和自学能力的一个比较重要得实践课程。 通过这样的过程, 使我们的论文及实践水平有一次较为全面的检查, 同时也使我们硬件方面的能力有所提高,对以后的学习有这非常重要的意义。关键词:电器设备;自动计数器;电源指导老师签名:1. 设计任务及方案1.1 设计任务设计并制作一个自动计数器, NE555构成时钟信号发生器, CD4518为二,十进制加计数器, CD4543为译码驱动器,调节R17课调节 555的震荡频率, C1为充放电电容,电容越大,充点时间越长,振荡频率越低。介绍了一种新型的自动计数器设计方法,以 NE555构成计数脉冲信号发生器,CD4518为二/ 十进制加法计数器, CD4543为译码驱动器,与按键、数码管等较少的辅助硬件电路相结合,实现对 LED数码管进行控制。本系统具有体积小、硬件少、电路结构简单及容易操作等优点。本计数器可将机械或人工计数方式变为电子计数,并且采用LED数码显示,简单直观,可适用于诸多行业,以满足现代生产、生活等方面的需求。 随着生产技术的不断改善和提高,在现代化生产的许多场合都可以看到计数器的使用。 本计数器具有低廉的造价以及控制简单等特点。通过对计数脉冲的转换可使本计数器应用更为广泛。2. 电路原理2.1 元器件的设计与参数本小组设计的电路原理图所涉及的元器件有:电压为 +5V的直流稳压电源;最大电阻为10...
