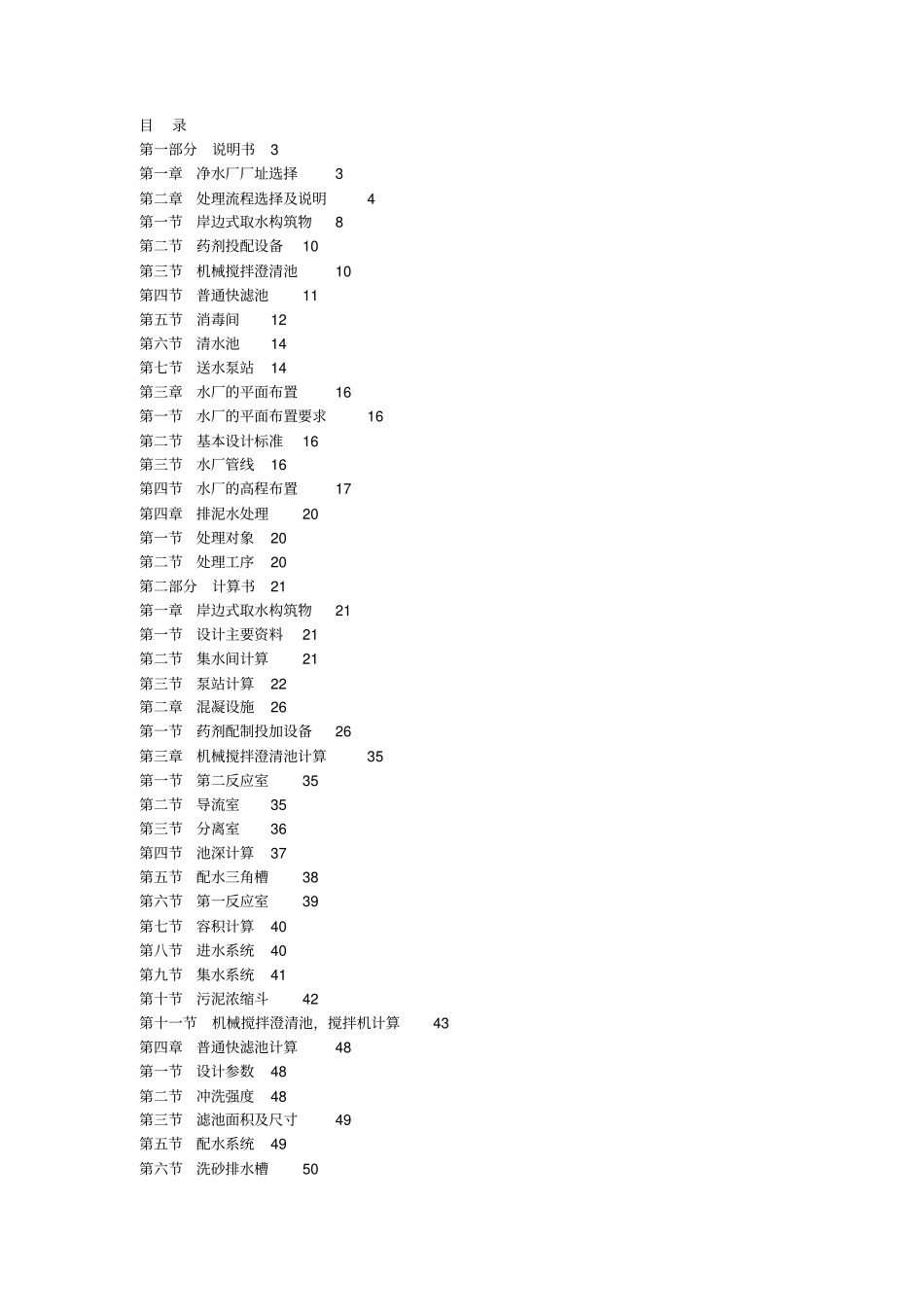

目录第一部分说明书3 第一章净水厂厂址选择3 第二章处理流程选择及说明4 第一节岸边式取水构筑物8 第二节药剂投配设备10 第三节机械搅拌澄清池10 第四节普通快滤池11 第五节消毒间12 第六节清水池14 第七节送水泵站14 第三章水厂的平面布置16 第一节水厂的平面布置要求16 第二节基本设计标准16 第三节水厂管线16 第四节水厂的高程布置17 第四章排泥水处理20 第一节处理对象20 第二节处理工序20 第二部分计算书21 第一章岸边式取水构筑物21 第一节设计主要资料21 第二节集水间计算21 第三节泵站计算22 第二章混凝设施26 第一节药剂配制投加设备26 第三章机械搅拌澄清池计算35 第一节第二反应室35 第二节导流室35 第三节分离室36 第四节池深计算37 第五节配水三角槽38 第六节第一反应室39 第七节容积计算40 第八节进水系统40 第九节集水系统41 第十节污泥浓缩斗42 第十一节机械搅拌澄清池，搅拌机计算43 第四章普通快滤池计算48 第一节设计参数48 第二节冲洗强度48 第三节滤池面积及尺寸49 第五节配水系统49 第六节洗砂排水槽50 第七节滤池各种管渠计算51 第八节冲洗水泵52 第五章消毒处理54 第一节加氯设计54 第二节加滤量计算54 第三节加氯间和氯库54 第六章清水池计算56 第一节清水池有效容积56 第二节清水池的平面尺寸56 第三节管道系统56 第四节清水池布置56 第七章送水泵站58 第一节流量计算58 第二节扬程计算58 第三节选泵 58 第四节二级泵房的布置59 第五节起重设备选择59 第六节泵房高度计算60 第七节管道计算60 第八章给水处理厂的总体布置61 第一节平面布置61 第九章泥路计算64 第一节泥、水平衡计污泥处理系统设计规模64 第二节排泥水处理构筑物设计计算67 结束语73 致谢74 参考文献75 第一部分说明书第一章净水厂厂址选择净水厂一般应设在工程地质条件较好、地下水位底、承载力较大、湿陷性等不高、岩石较少的地层， 以降低工程造价和便于施工。水厂还应考虑防洪措施，同时尽量把水厂设在交通方便、靠近电源的地方，以利于施工管理和降低输电线路的造价。设计中水源选择一般要考虑以下原则：1 所选水源水质良好，水量充沛，便于卫生防护；2 所选水源可使取水，输水，净化设施安全经济和维护方便；3 所选水源具有施工条件。张家川水源共有三处1 北川河水源丰富，常年有水，冬季较清、夏季水呈淡黄色，含沙量较高；2 南川河水量小，枯水期不能保证；3 地...
