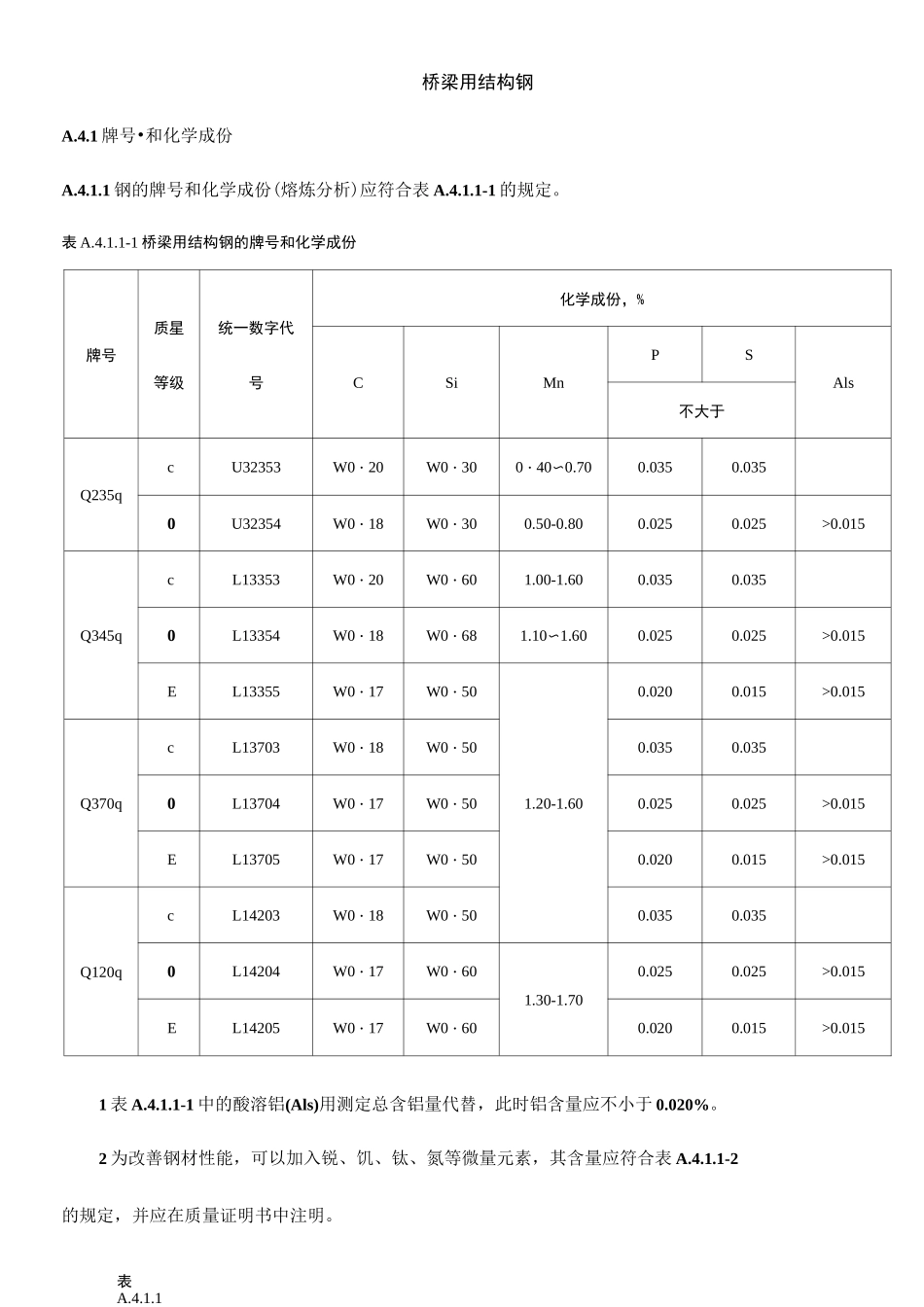

桥梁用结构钢

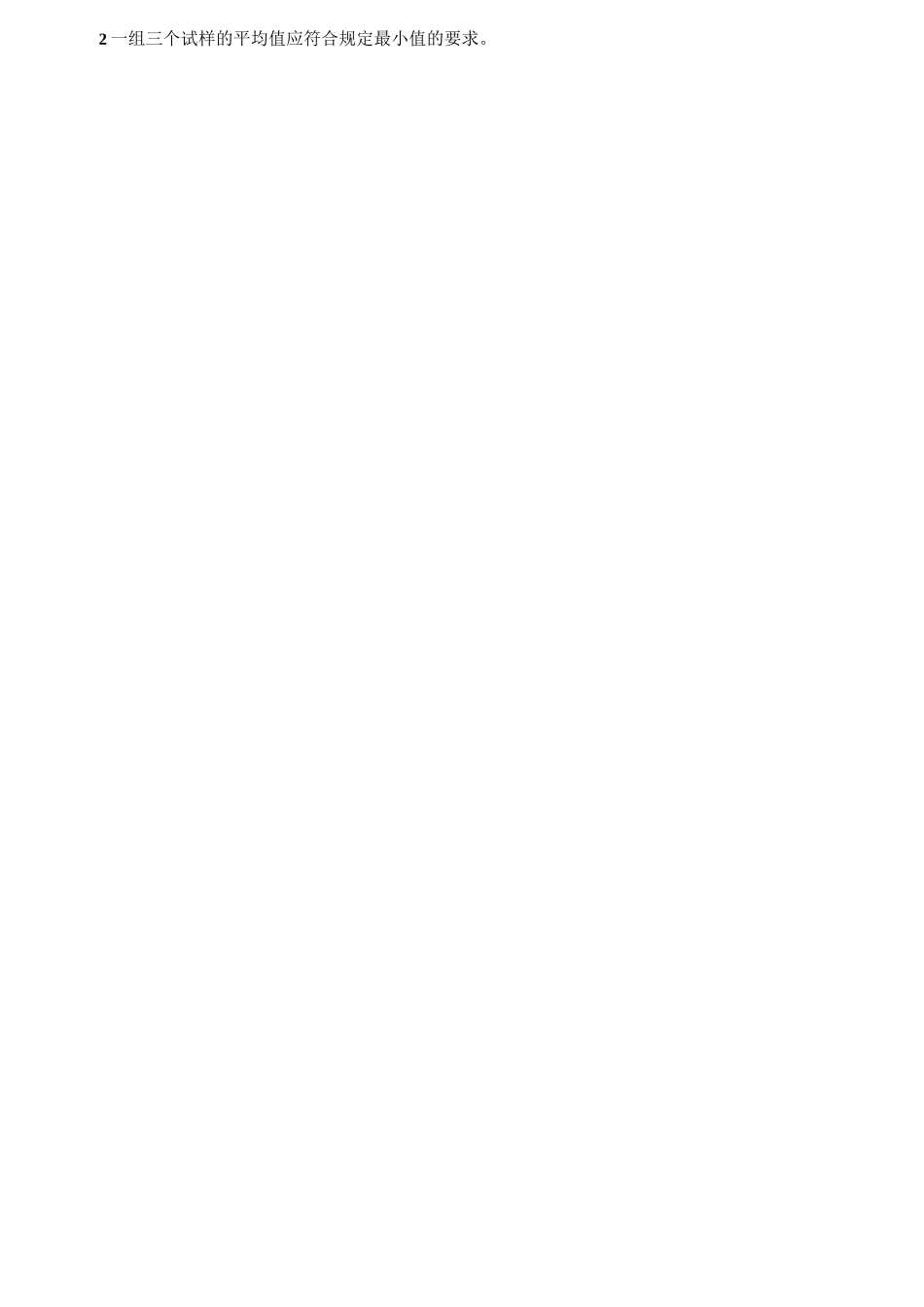

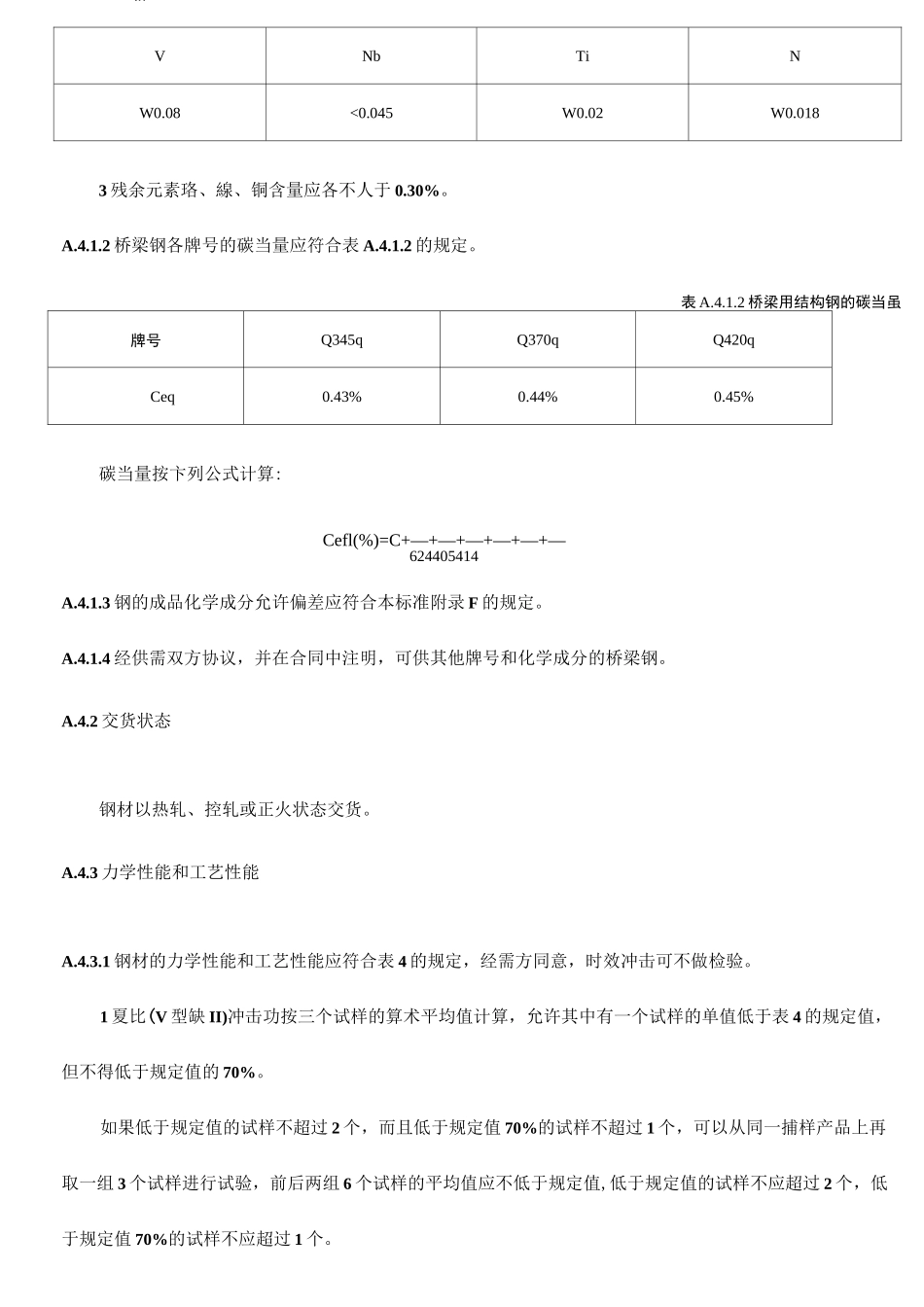

表A.4.1.1-2 桥桥梁用结构钢A.4.1 牌号•和化学成份A.4.1.1 钢的牌号和化学成份(熔炼分析)应符合表 A.4.1.1-1 的规定。表 A.4.1.1-1 桥梁用结构钢的牌号和化学成份牌号质星等级统一数字代号化学成份，%CSiMnPSAls不大于Q235qcU32353W0・20W0・300・40〜0.700.0350.0350U32354W0・18W0・300.50-0.800.0250.025>0.015Q345qcL13353W0・20W0・601.00-1.600.0350.0350L13354W0・18W0・681.10〜1.600.0250.025>0.015EL13355W0・17W0・501.20-1.600.0200.015>0.015Q370qcL13703W0・18W0・500.0350.0350L13704W0・17W0・500.0250.025>0.015EL13705W0・17W0・500.0200.015>0.015Q120qcL14203W0・18W0・500.0350.0350L14204W0・17W0・601.30-1.700.0250.025>0.015EL14205W0・17W0・600.0200.015>0.0151 表 A.4.1.1-1 中的酸溶铝(Als)用测定总含铝量代替，此时铝含量应不小于 0.020%。2 为改善钢材性能，可以加入锐、饥、钛、氮等微量元素，其含量应符合表 A.4.1.1-2的规定，并应在质量证明书中注明。表A.4.1.1-2 桥VNbTiNW0.08<0.045W0.02W0.0183 残余元素珞、線、铜含量应各不人于 0.30%。A.4.1.2 桥梁钢各牌号的碳当量应符合表 A.4.1.2 的规定。表 A.4.1.2 桥梁用结构钢的碳当虽牌号Q345qQ370qQ420qCeq0.43%0.44%0.45%碳当量按卞列公式计算:Cefl(%)=C+—+—+—+—+—+—624405414A.4.1.3 钢的成品化学成分允许偏差应符合本标准附录 F 的规定。A.4.1.4 经供需双方协议，并在合同中注明，可供其他牌号和化学成分的桥梁钢。A.4.2 交货状态钢材以热轧、控轧或正火状态交货。A.4.3 力学性能和工艺性能A.4.3.1 钢材的力学性能和工艺性能应符合表 4 的规定，经需方同意，时效冲击可不做检验。1 夏比(V 型缺 II)冲击功按三个试样的算术平均值计算，允许其中有一个试样的单值低于表 4 的规定值，但不得低于规定值的 70%。如果低于规定值的试样不超过 2 个，而且低于规定值 70%的试样不超过 1 个，可以从同一捕样产品上再取一组 3 个试样进行试验，前后两组 6 个试样的平均值应不低于规定值,低于规定值的试样不应超过 2 个，低于规定值 70%的试样不应超过 1 个。2 一组三个试样的平均值应符合规定最小值的要求。3 当采用 7.5111111X10ininX55niiii 或 5niinX10nunX55nmi 小尺寸试样做冲击试验时,其结果应分别不小于表 A.4.3.1 规定值的 75%或 50%。表 A.4.3.1 桥梁用结构钢的力学性能牌号质量等级厚度...
