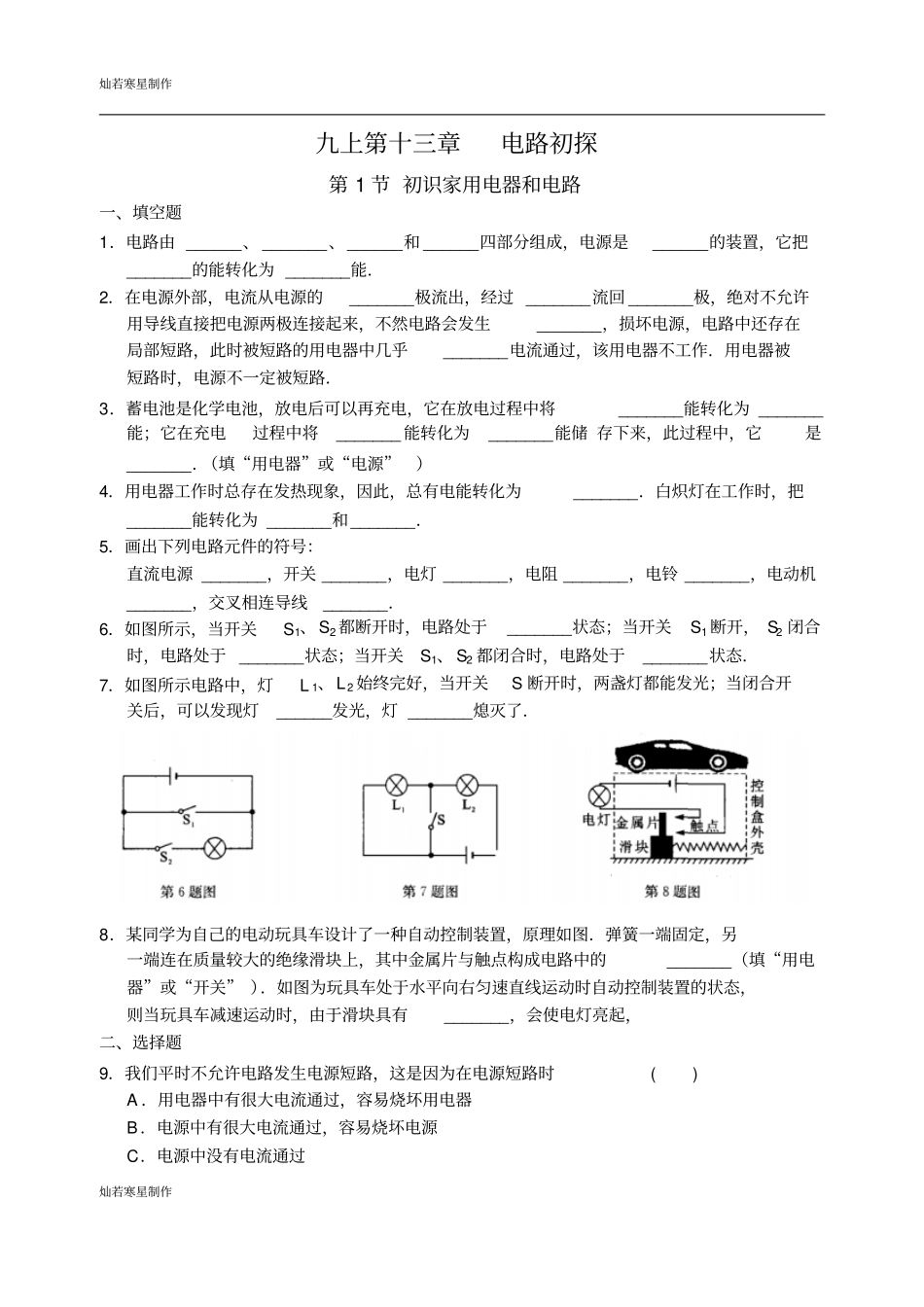

灿若寒星制作灿若寒星制作九上第十三章电路初探第 1 节 初识家用电器和电路一、填空题1．电路由 ______、 _______、______和 ______四部分组成，电源是______的装置，它把_______的能转化为 _______能．2．在电源外部，电流从电源的_______极流出，经过 _______流回 _______极，绝对不允许用导线直接把电源两极连接起来，不然电路会发生_______，损坏电源，电路中还存在局部短路，此时被短路的用电器中几乎_______电流通过，该用电器不工作．用电器被短路时，电源不一定被短路．3．蓄电池是化学电池，放电后可以再充电，它在放电过程中将_______能转化为 _______能；它在充电过程中将_______ 能转化为_______能储 存下来，此过程中，它是_______．（填“用电器”或“电源”）4．用电器工作时总存在发热现象，因此，总有电能转化为_______．白炽灯在工作时，把_______能转化为 _______和_______．5．画出下列电路元件的符号：直流电源 _______，开关 _______，电灯 _______，电阻 _______，电铃 _______，电动机_______，交叉相连导线_______．6．如图所示，当开关S1、S2 都断开时，电路处于_______状态；当开关S1 断开， S2 闭合时，电路处于 _______状态；当开关S1、 S2 都闭合时，电路处于_______状态．7．如图所示电路中，灯L 1、L 2 始终完好，当开关S 断开时，两盏灯都能发光；当闭合开关后，可以发现灯______发光，灯 _______熄灭了．8．某同学为自己的电动玩具车设计了一种自动控制装置，原理如图．弹簧一端固定，另一端连在质量较大的绝缘滑块上，其中金属片与触点构成电路中的_______（填“用电器”或“开关” ）．如图为玩具车处于水平向右匀速直线运动时自动控制装置的状态，则当玩具车减速运动时，由于滑块具有_______，会使电灯亮起，二、选择题9．我们平时不允许电路发生电源短路，这是因为在电源短路时( ) A ．用电器中有很大电流通过，容易烧坏用电器B．电源中有很大电流通过，容易烧坏电源C．电源中没有电流通过灿若寒星制作灿若寒星制作D．电源正常工作，但是用电器不能正常工作10．电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭，在如图所示的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是( ) 11．如图所示的电路中，闭合开关后电铃能响的电路是( ) 12．某位同学自己装了一个门铃，接...
