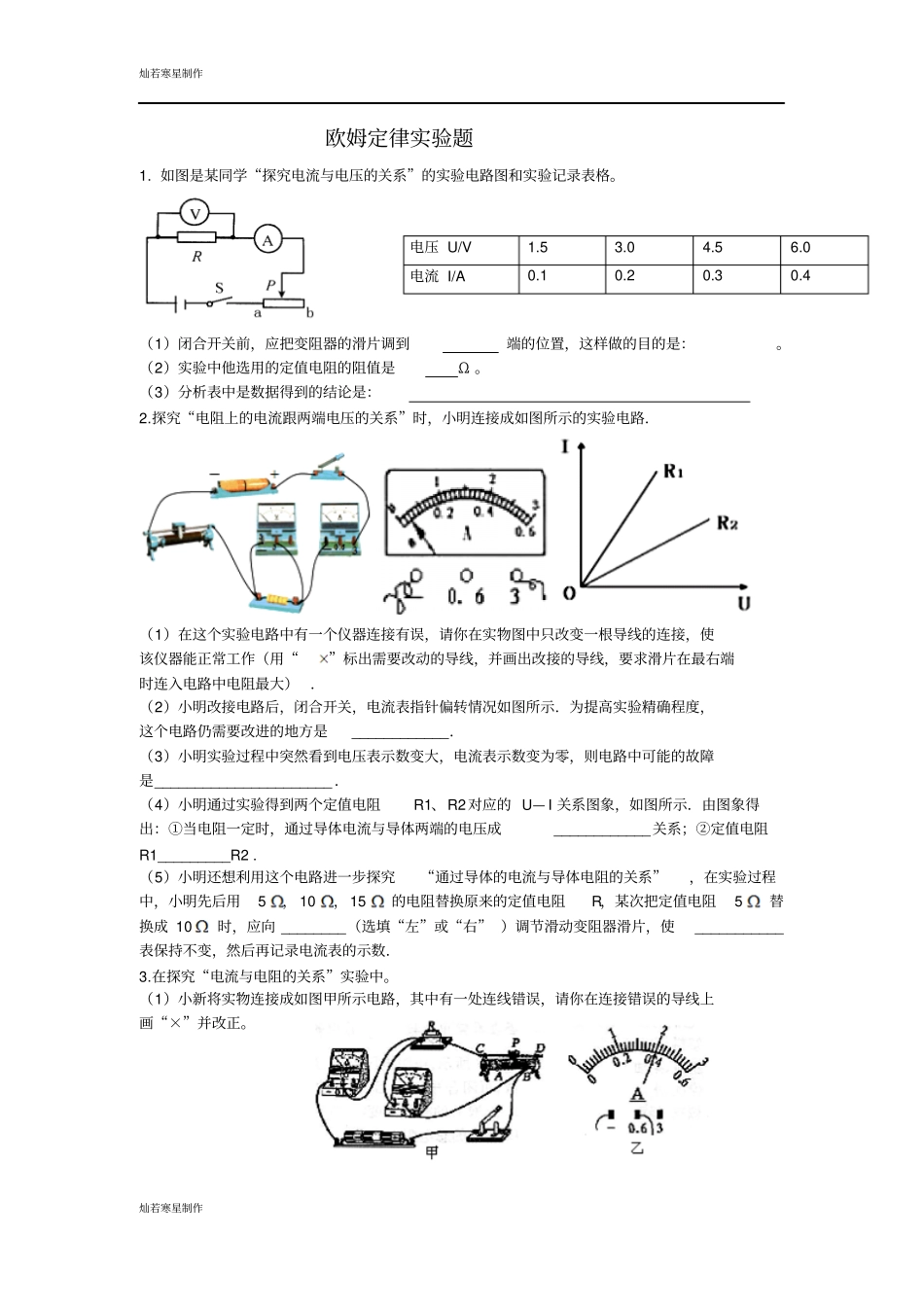

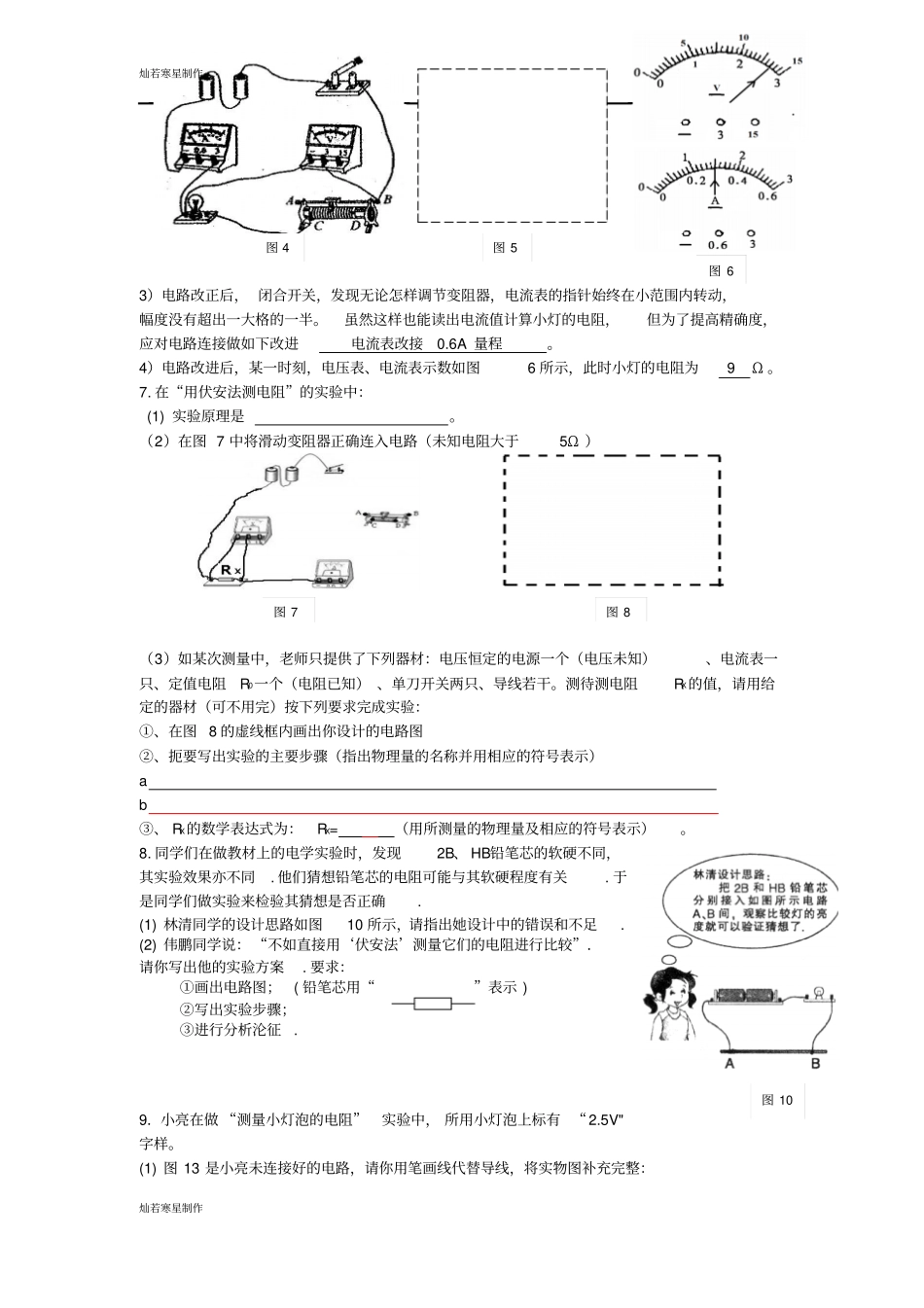

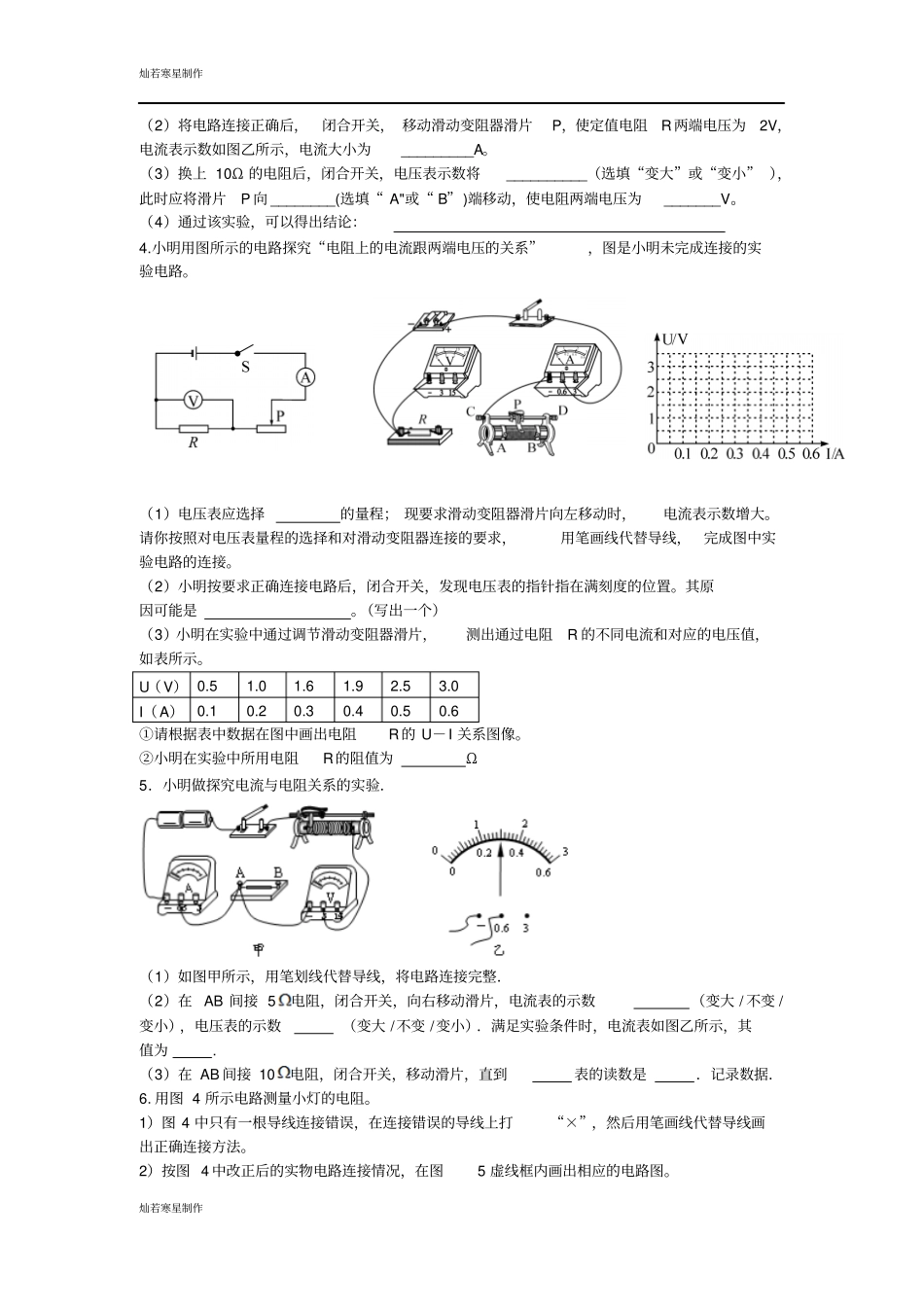

灿若寒星制作灿若寒星制作欧姆定律实验题1. 如图是某同学“探究电流与电压的关系”的实验电路图和实验记录表格。(1)闭合开关前,应把变阻器的滑片调到端的位置,这样做的目的是:。(2)实验中他选用的定值电阻的阻值是Ω 。(3)分析表中是数据得到的结论是:2.探究“电阻上的电流跟两端电压的关系”时,小明连接成如图所示的实验电路.(1)在这个实验电路中有一个仪器连接有误,请你在实物图中只改变一根导线的连接,使该仪器能正常工作(用“”标出需要改动的导线,并画出改接的导线,要求滑片在最右端时连入电路中电阻最大) .(2)小明改接电路后,闭合开关,电流表指针偏转情况如图所示.为提高实验精确程度,这个电路仍需要改进的地方是____________.(3)小明实验过程中突然看到电压表示数变大,电流表示数变为零,则电路中可能的故障是______________________ .(4)小明通过实验得到两个定值电阻R1、R2对应的 U— I 关系图象,如图所示.由图象得出:①当电阻一定时,通过导体电流与导体两端的电压成____________关系;②定值电阻R1_________R2 . (5)小明还想利用这个电路进一步探究“通过导体的电流与导体电阻的关系”,在实验过程中,小明先后用5 , 10 ,15 的电阻替换原来的定值电阻R,某次把定值电阻5 替换成 10 时,应向 ________(选填“左”或“右” )调节滑动变阻器滑片,使___________表保持不变,然后再记录电流表的示数.3.在探究“电流与电阻的关系”实验中。(1)小新将实物连接成如图甲所示电路,其中有一处连线错误,请你在连接错误的导线上画“×”并改正。电压 U/V 1.5 3.0 4.5 6.0 电流 I/A 0.1 0.2 0.3 0.4 灿若寒星制作灿若寒星制作(2)将电路连接正确后,闭合开关, 移动滑动变阻器滑片P,使定值电阻R两端电压为2V,电流表示数如图乙所示,电流大小为_________A。(3)换上 10Ω 的电阻后,闭合开关,电压表示数将__________(选填“变大”或“变小” ),此时应将滑片P 向 ________(选填“ A"或“ B”)端移动,使电阻两端电压为_______V。(4)通过该实验,可以得出结论:4.小明用图所示的电路探究“电阻上的电流跟两端电压的关系”,图是小明未完成连接的实验电路。(1)电压表应选择的量程; 现要求滑动变阻器滑片向左移动时,电流表示数增大。请你按照对电压表量程的选择和对滑动变阻器连接的要求,用笔画线代替导线,完成图中实验电路的连接。(2)小明按...
