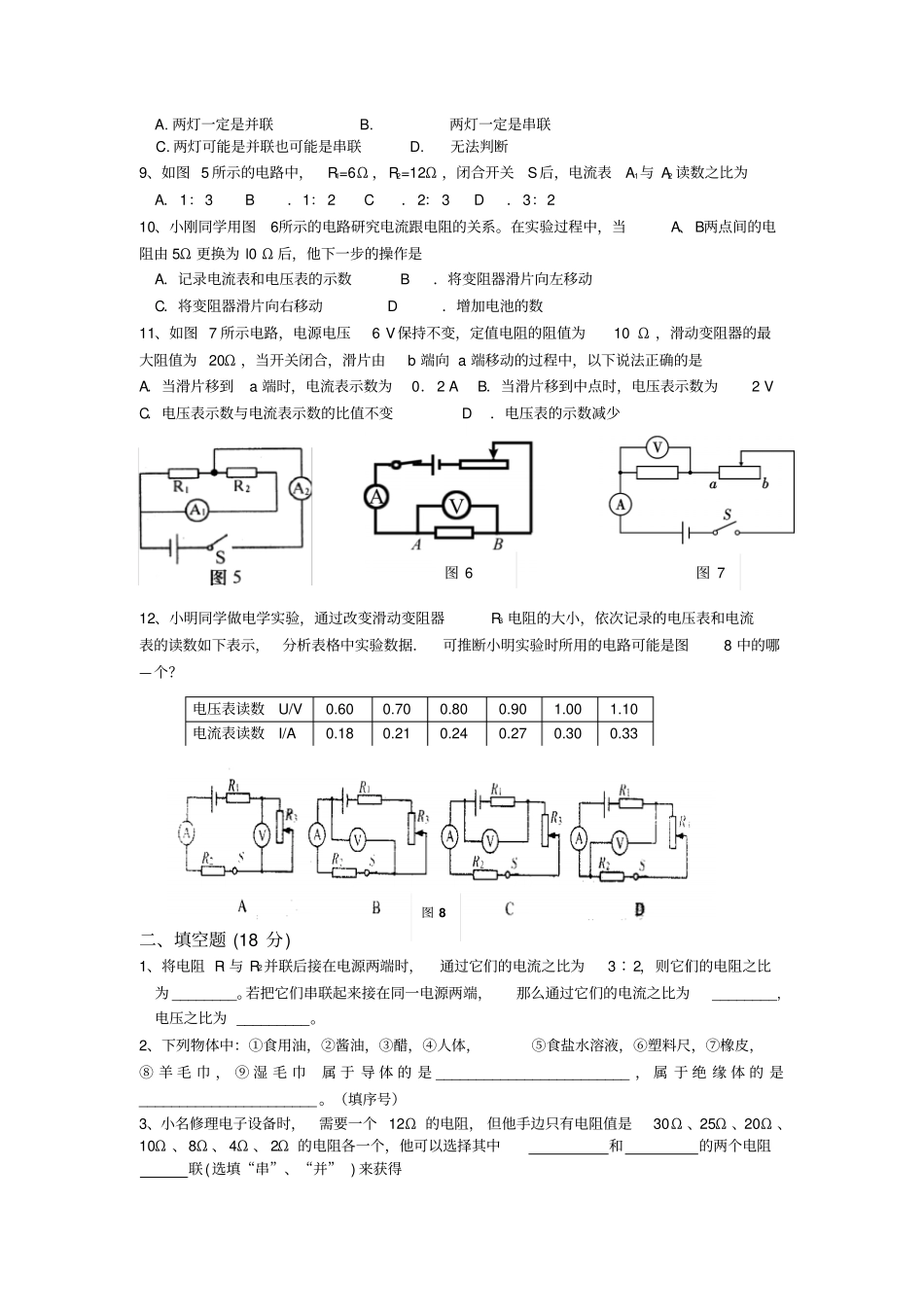

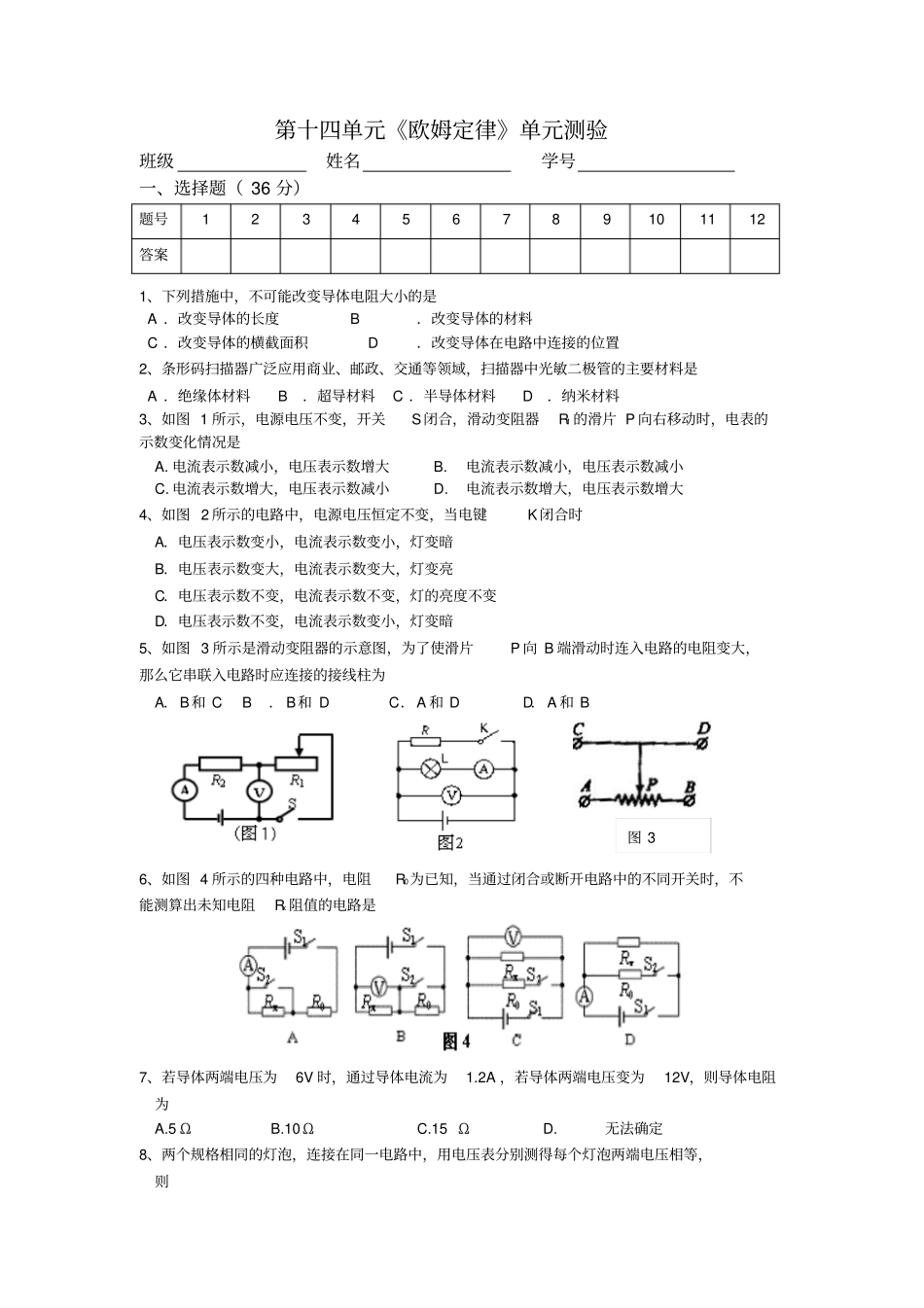

第十四单元《欧姆定律》单元测验班级姓名学号一、选择题（ 36 分）题号1 2 3 4 5 6 7 8 9 10 11 12 答案1、下列措施中，不可能改变导体电阻大小的是 A ．改变导体的长度 B．改变导体的材料 C ．改变导体的横截面积 D．改变导体在电路中连接的位置2、条形码扫描器广泛应用商业、邮政、交通等领域，扫描器中光敏二极管的主要材料是 A ．绝缘体材料 B．超导材料 C ．半导体材料 D．纳米材料3、如图 1 所示，电源电压不变，开关S闭合，滑动变阻器R1 的滑片 P 向右移动时，电表的示数变化情况是A. 电流表示数减小，电压表示数增大 B.电流表示数减小，电压表示数减小C. 电流表示数增大，电压表示数减小 D.电流表示数增大，电压表示数增大4、如图 2 所示的电路中，电源电压恒定不变，当电键K闭合时A．电压表示数变小，电流表示数变小，灯变暗B．电压表示数变大，电流表示数变大，灯变亮C．电压表示数不变，电流表示数不变，灯的亮度不变D．电压表示数不变，电流表示数变小，灯变暗5、如图 3 所示是滑动变阻器的示意图，为了使滑片P 向 B 端滑动时连入电路的电阻变大，那么它串联入电路时应连接的接线柱为A．B和 C B． B和 D C．A 和 D D．A 和 B 6、如图 4 所示的四种电路中，电阻R0为已知，当通过闭合或断开电路中的不同开关时，不能测算出未知电阻Rx 阻值的电路是7、若导体两端电压为6V 时，通过导体电流为1.2A ，若导体两端电压变为12V，则导体电阻为A.5 ΩB.10Ω C.15 Ω D.无法确定8、两个规格相同的灯泡，连接在同一电路中，用电压表分别测得每个灯泡两端电压相等，则图 3 图 8 A. 两灯一定是并联 B.两灯一定是串联C. 两灯可能是并联也可能是串联 D.无法判断9、如图 5 所示的电路中，R1=6Ω ，R2=12Ω ，闭合开关S后，电流表A1与 A2 读数之比为A．1：3 B．1： 2 C．2： 3 D．3：2 10、小刚同学用图6所示的电路研究电流跟电阻的关系。在实验过程中，当A、B两点间的电阻由 5Ω 更换为 l0 Ω 后，他下一步的操作是A．记录电流表和电压表的示数 B．将变阻器滑片向左移动C．将变阻器滑片向右移动 D．增加电池的数11、如图 7 所示电路，电源电压6 V保持不变，定值电阻的阻值为10 Ω ，滑动变阻器的最大阻值为 20Ω ，当开关闭合，滑片由b 端向 a 端移动的过程中，以下说法正确的是A．当滑片移到a 端时，电流表示数为0．2 AB．当滑片移到中点时，电...
