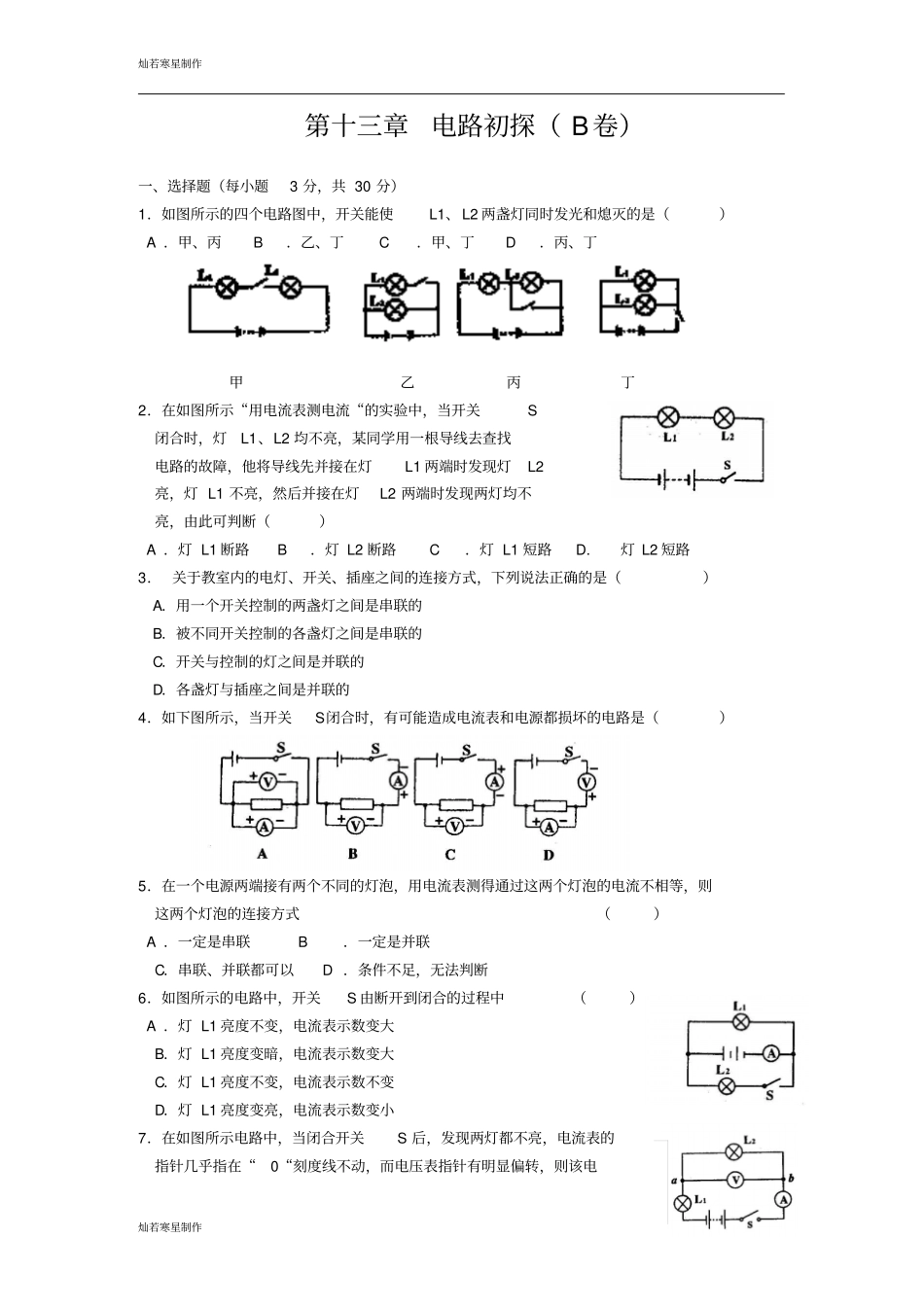

灿若寒星制作灿若寒星制作第十三章电路初探（ B卷）一、选择题（每小题3 分，共 30 分）1．如图所示的四个电路图中，开关能使L1、L2 两盏灯同时发光和熄灭的是（） A ．甲、丙 B．乙、丁 C．甲、丁 D．丙、丁甲乙丙丁2．在如图所示“用电流表测电流“的实验中，当开关S 闭合时，灯L1、L2 均不亮，某同学用一根导线去查找电路的故障，他将导线先并接在灯L1 两端时发现灯L2 亮，灯 L1 不亮，然后并接在灯L2 两端时发现两灯均不亮，由此可判断（） A ．灯 L1 断路 B．灯 L2 断路 C．灯 L1 短路 D. 灯 L2 短路3． 关于教室内的电灯、开关、插座之间的连接方式，下列说法正确的是（）A．用一个开关控制的两盏灯之间是串联的B．被不同开关控制的各盏灯之间是串联的C．开关与控制的灯之间是并联的D．各盏灯与插座之间是并联的4．如下图所示，当开关S闭合时，有可能造成电流表和电源都损坏的电路是（）5．在一个电源两端接有两个不同的灯泡，用电流表测得通过这两个灯泡的电流不相等，则这两个灯泡的连接方式（） A ．一定是串联 B．一定是并联C．串联、并联都可以 D ．条件不足，无法判断6．如图所示的电路中，开关S 由断开到闭合的过程中（） A ．灯 L1 亮度不变，电流表示数变大B．灯 L1 亮度变暗，电流表示数变大C．灯 L1 亮度不变，电流表示数不变D．灯 L1 亮度变亮，电流表示数变小7．在如图所示电路中，当闭合开关S 后，发现两灯都不亮，电流表的指针几乎指在“0“刻度线不动，而电压表指针有明显偏转，则该电灿若寒星制作灿若寒星制作路中的故障可能是（） A ．电流表坏了 B．灯泡 L1 的灯丝断了C．两个灯泡都断路 D．灯泡 L2 的灯丝断了8．如图所示电路中，闭合开关，两只灯泡都不亮，且电流表和电压表的指针都不动，现将两灯炮 L1 和 L2 的位置对调， 再次闭合开关时， 发现两只灯泡仍不亮，电流表指针仍不动，但电压表的指针却有了明显的偏转，该电路的故障可能是（） A ．从 a 点经电流表到开关这段电路中出现断路B．灯泡 L1 和灯丝断了C．灯泡 L2 的灯丝断了D．电流表和两个灯泡都坏了。9．图甲是水流形成图，我们对电流的成因（图乙）的认识是通过分析图甲中水流的成因来了解的， 这种方法在物理学中称为（） A ．比较法B．类比法C．等效法D．控制变量法10．如果某次电学实验不能正常进行，需要判断干电池是否报废：可取一节干电池用电压表来测量它的电压，步骤...
