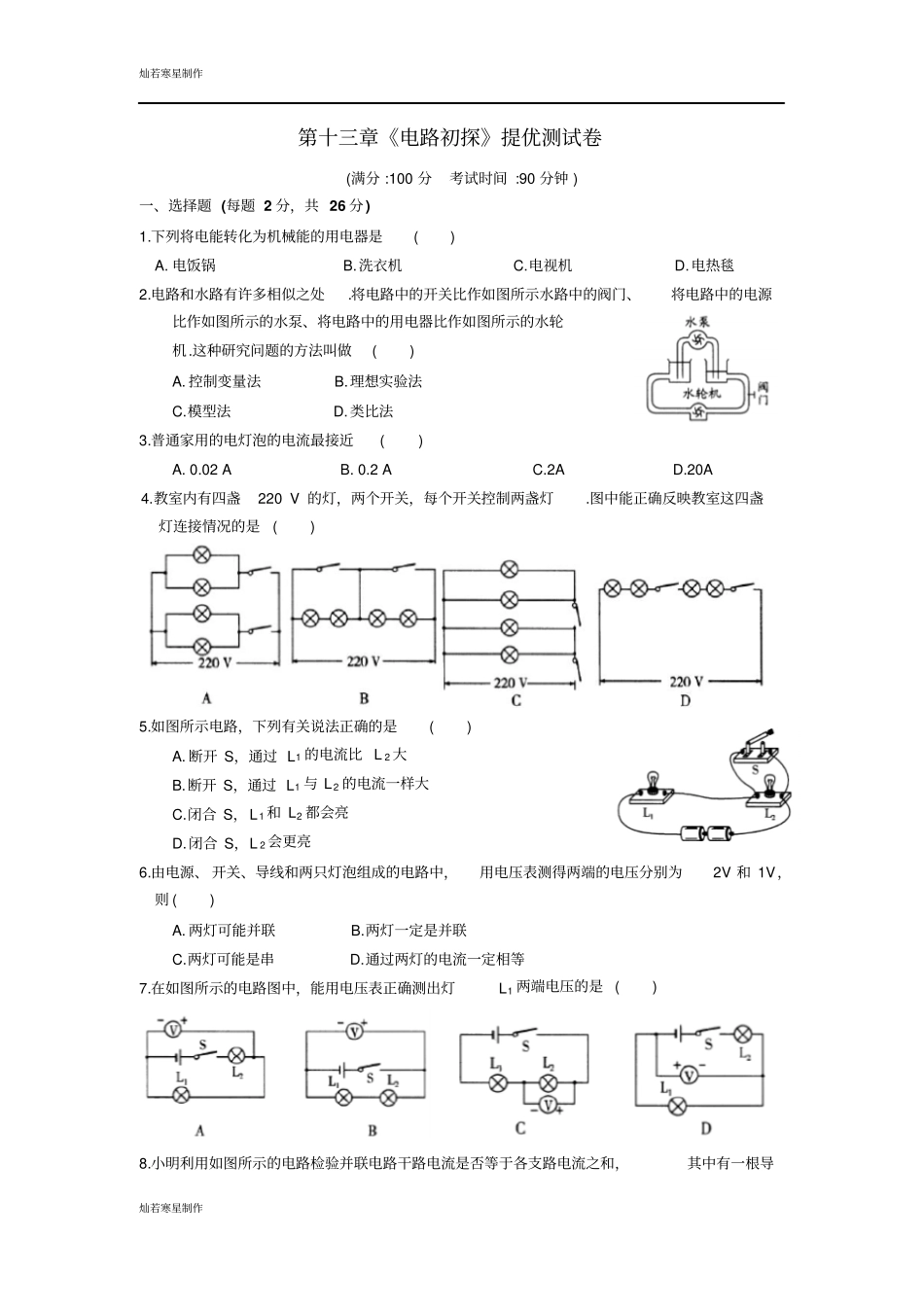

灿若寒星制作灿若寒星制作第十三章《电路初探》提优测试卷(满分 :100 分考试时间 :90 分钟 ) 一、选择题 (每题 2 分，共 26 分) 1.下列将电能转化为机械能的用电器是( ) A. 电饭锅B.洗衣机C.电视机D.电热毯2.电路和水路有许多相似之处.将电路中的开关比作如图所示水路中的阀门、将电路中的电源比作如图所示的水泵、将电路中的用电器比作如图所示的水轮机.这种研究问题的方法叫做( ) A. 控制变量法B.理想实验法C.模型法D.类比法3.普通家用的电灯泡的电流最接近( ) A. 0.02 A B. 0.2 A C.2A D.20A 4.教室内有四盏220 V 的灯，两个开关，每个开关控制两盏灯.图中能正确反映教室这四盏灯连接情况的是( ) 5.如图所示电路，下列有关说法正确的是( ) A. 断开 S，通过 L1 的电流比 L 2 大B.断开 S，通过 L1 与 L 2 的电流一样大C.闭合 S，L 1 和 L2 都会亮D.闭合 S，L 2 会更亮6.由电源、 开关、导线和两只灯泡组成的电路中，用电压表测得两端的电压分别为2V 和 1V，则 ( ) A. 两灯可能并联B.两灯一定是并联C.两灯可能是串D.通过两灯的电流一定相等7.在如图所示的电路图中，能用电压表正确测出灯L1 两端电压的是 ( ) 8.小明利用如图所示的电路检验并联电路干路电流是否等于各支路电流之和，其中有一根导灿若寒星制作灿若寒星制作线接错了，接错的是( ) A. 导线 1 B.导线 2 C.导线 3 D.导线 4 9.如图所示， 闭合开关 S，L 1 和 L 2 两灯都不亮，电流表指针几乎没有偏转，电压表指针有明显偏转，该电路的故障可能是( ) A. 电流表损坏B. L 1 灯丝断了C.L 2 丝断了D.L 2短路10.电动公交车的动力来源于电动机，前、后两门 (电路开关 )中任意一个门没有关闭好，电动公交车都无法行驶.图中符合要求的电路是( ) 11.如图所示，电源电压4.0 V( 保持不变 )，当开关闭合时，只有一只灯泡在发光，且电压表的示数约为4V ，由此可以判断( ) A. L 1 断路B. L 1 短路C. L 2 短路D. L 2 断路12.如图所示，闭合开关S，灯泡 L 1、L 2 都能正常发光，两只电表都有示数，工作一段时间后，灯泡L 1 突然熄灭， L 2 仍然正常发光，两只电表均无示数，则故障可能是( ) A. 电压表短路B.电流表断路C. L 1 断路D. L 1 短路13.如图所示， L 1、L 2 是灯泡，且两灯均正常发光，“O”处可以连接电流表、电压表测量电路中的电流、电压，以下说法...
