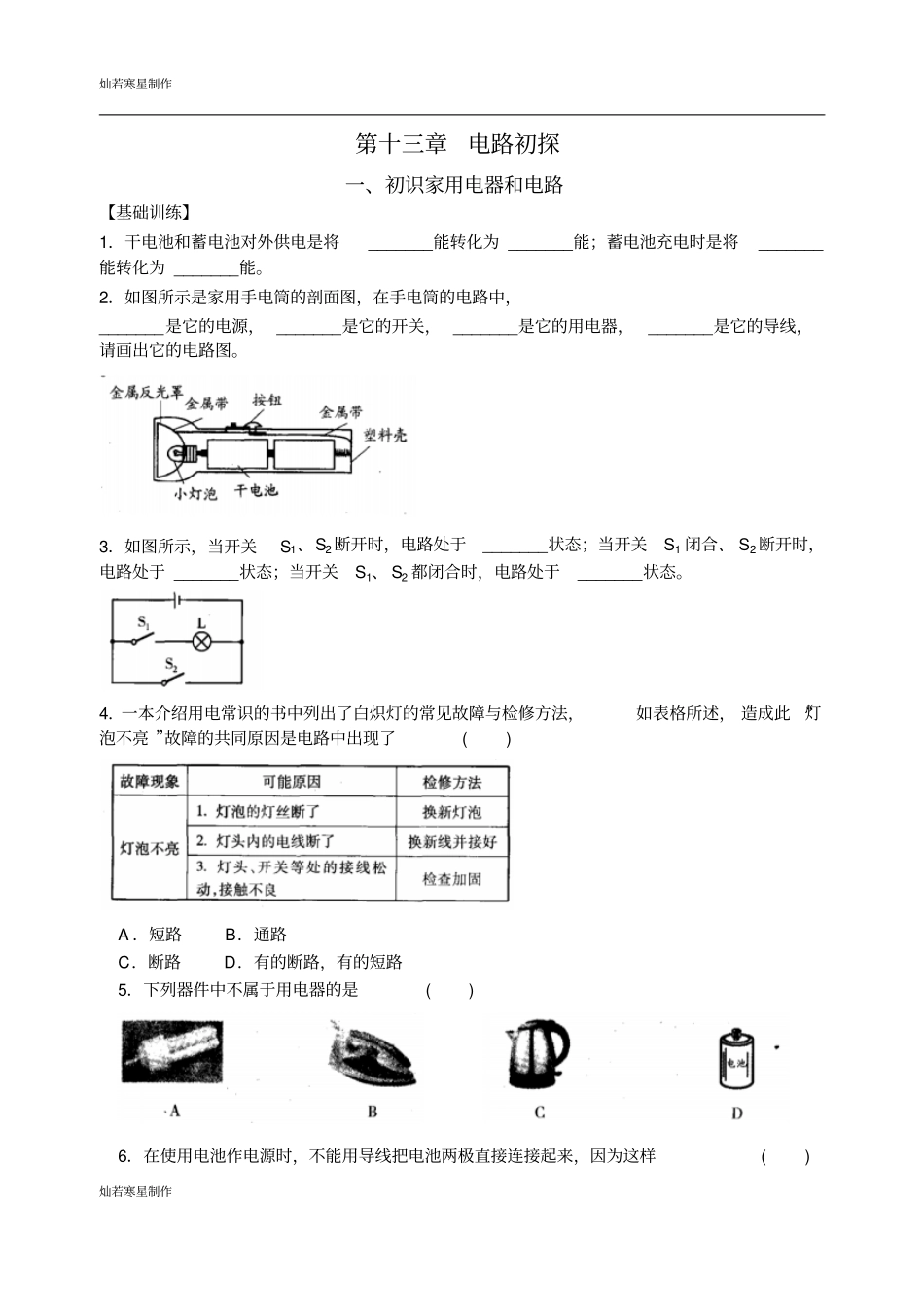

灿若寒星制作灿若寒星制作第十三章电路初探一、初识家用电器和电路【基础训练】1．干电池和蓄电池对外供电是将_______能转化为 _______能；蓄电池充电时是将_______能转化为 _______能。2．如图所示是家用手电筒的剖面图，在手电筒的电路中，_______是它的电源， _______是它的开关， _______是它的用电器，_______是它的导线，请画出它的电路图。3．如图所示，当开关S1、S2 断开时，电路处于_______状态；当开关S1 闭合、 S2 断开时，电路处于 _______状态；当开关S1、 S2 都闭合时，电路处于_______状态。4．一本介绍用电常识的书中列出了白炽灯的常见故障与检修方法，如表格所述， 造成此 “灯泡不亮 ”故障的共同原因是电路中出现了( ) A ．短路B．通路C．断路D．有的断路，有的短路5．下列器件中不属于用电器的是( ) 6．在使用电池作电源时，不能用导线把电池两极直接连接起来，因为这样( ) 灿若寒星制作灿若寒星制作A ．电路不通B．有触电的危险C．电路中的电流很小，用电器无法工作D．会在导线中产生很大的电流，烧坏电池7．用两段导线、一节电池设法使一只小灯泡发光，某同学尝试了如图所示的几种连接，你认为其中不能使小灯泡发光的是( ) 8．在连接电路的过程中，下列哪个步骤是不必要的( ) A ．开关应是断开的B．连接电路时，一定要从电源正极出发，直至电源负极C．为保持各连接点接触良好，各接线柱要顺时针拧紧D．连接完毕后，要仔细检查电路连接是否正确，不允许发生短路9．如图所示，关于手电筒中金属弹簧的说法中正确的是( ) A ．金属弹簧可以改为塑料弹簧B．金属弹簧将弹性势能转化为电能C．金属弹簧将电能转化为光能D．利用金属弹簧的弹性和导电性防止电路接触不良，造成断路10．根据图中标出的电流方向，将电池组和电灯的符号分别填入电路中甲、乙两处，使电路完整且正确。【提优拔尖】11．用 _______符号表示电路 _______的图，叫做电路图。如图所示是最简单的电路图，在该电路中，闭合开关S，形成 _______路，电路中有 _______流过，小电灯 _______；断开开关，形成 _______路，电路中没有_______，小电灯 _______；用导线将电池两极直接相连，会造成 _______，容易损坏 _______，这是绝对不允许的。灿若寒星制作灿若寒星制作12．如图所示，要使电路为开路，则开关_______断开；要使电路为通路，则开关_______断开，开关 _______闭合；当开关 _______闭合时，电路为短路。13．如图所...
