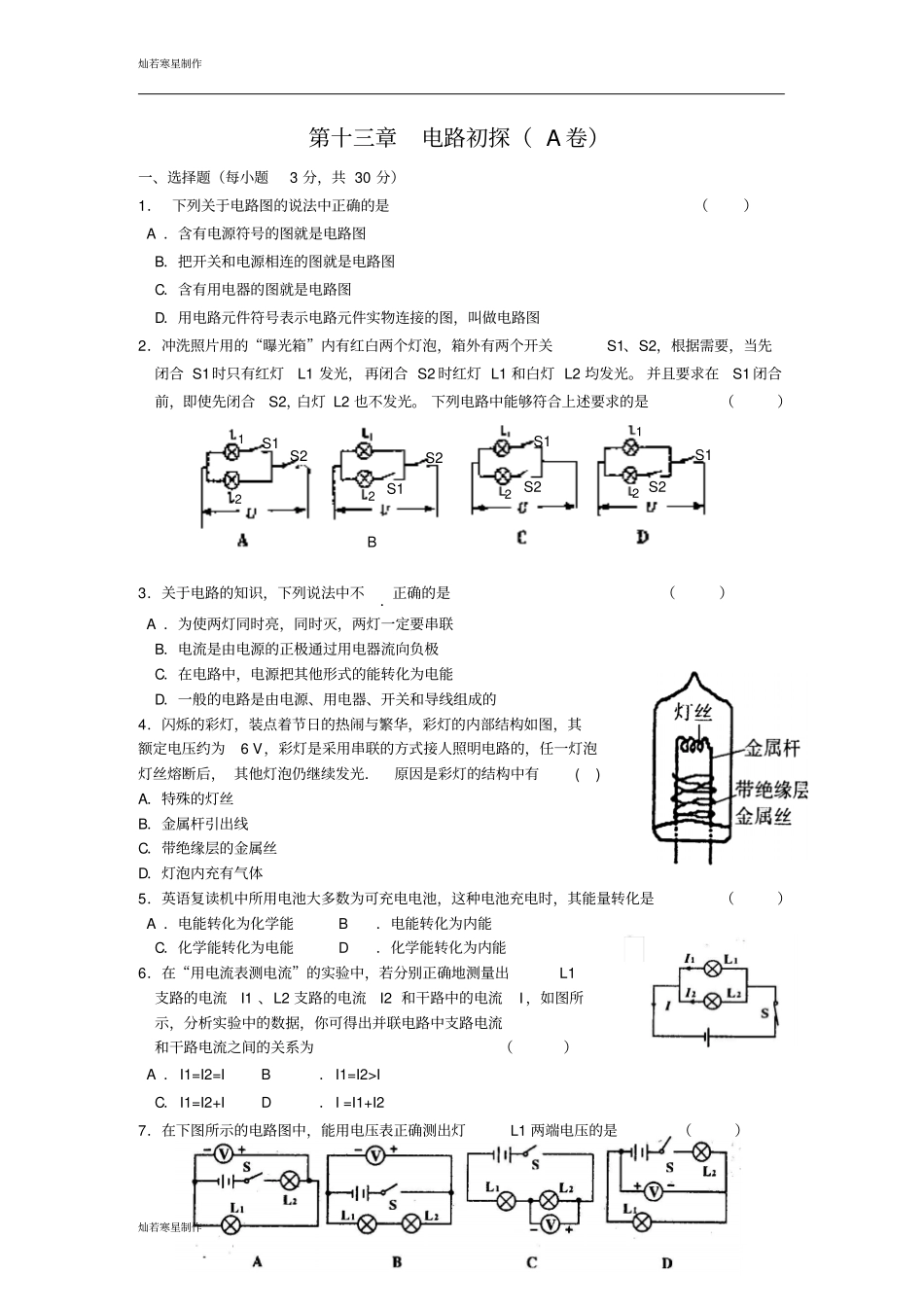

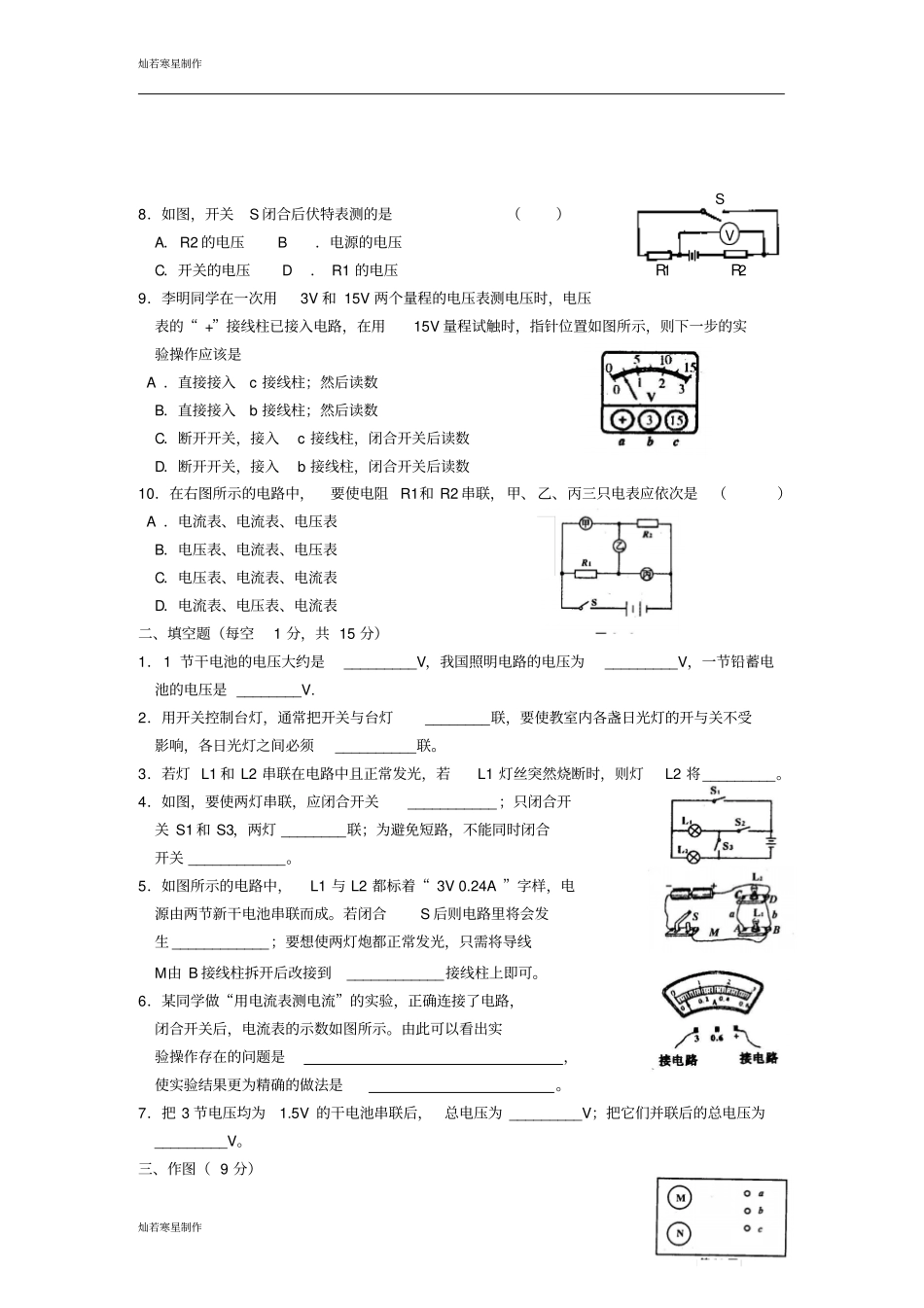

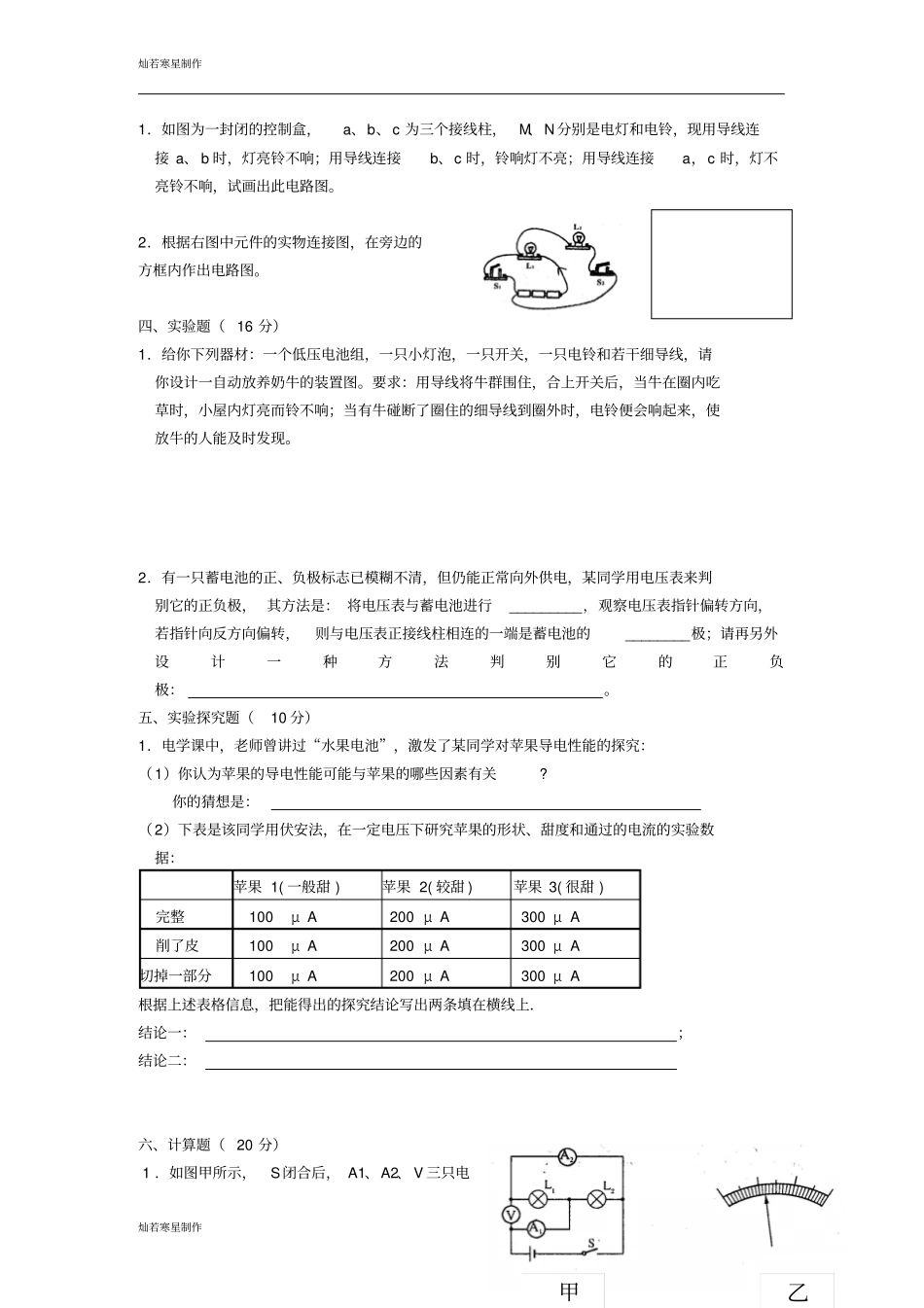

灿若寒星制作灿若寒星制作第十三章电路初探（ A 卷）一、选择题（每小题3 分，共 30 分）1． 下列关于电路图的说法中正确的是（） A ．含有电源符号的图就是电路图B．把开关和电源相连的图就是电路图C．含有用电器的图就是电路图D．用电路元件符号表示电路元件实物连接的图，叫做电路图2．冲洗照片用的“曝光箱”内有红白两个灯泡，箱外有两个开关S1、S2，根据需要，当先闭合 S1时只有红灯L1 发光，再闭合 S2 时红灯 L1 和白灯 L2 均发光。 并且要求在S1 闭合前，即使先闭合S2，白灯 L2 也不发光。 下列电路中能够符合上述要求的是（）3．关于电路的知识，下列说法中不．正确的是（） A ．为使两灯同时亮，同时灭，两灯一定要串联B．电流是由电源的正极通过用电器流向负极C．在电路中，电源把其他形式的能转化为电能D．一般的电路是由电源、用电器、开关和导线组成的4．闪烁的彩灯，装点着节日的热闹与繁华，彩灯的内部结构如图，其额定电压约为6 V，彩灯是采用串联的方式接人照明电路的，任一灯泡灯丝熔断后， 其他灯泡仍继续发光．原因是彩灯的结构中有 ( ) A．特殊的灯丝B．金属杆引出线C．带绝缘层的金属丝D．灯泡内充有气体5．英语复读机中所用电池大多数为可充电电池，这种电池充电时，其能量转化是（） A ．电能转化为化学能 B．电能转化为内能C．化学能转化为电能 D．化学能转化为内能6．在“用电流表测电流”的实验中，若分别正确地测量出L1 支路的电流I1 、L2 支路的电流I2 和干路中的电流I ，如图所示，分析实验中的数据，你可得出并联电路中支路电流和干路电流之间的关系为（） A ．I1=I2=I B．I1=I2>I C．I1=I2+I D．I =I1+I2 7．在下图所示的电路图中，能用电压表正确测出灯L1 两端电压的是（）S1 B S1 S2 1 2 1 2 2 2 S1 S2 S2 S1 S2 灿若寒星制作灿若寒星制作8．如图，开关S 闭合后伏特表测的是（）A．R2 的电压 B．电源的电压C．开关的电压 D． R1 的电压9．李明同学在一次用3V 和 15V 两个量程的电压表测电压时，电压表的“ +”接线柱已接入电路，在用15V 量程试触时，指针位置如图所示，则下一步的实验操作应该是 A ．直接接入c 接线柱；然后读数B．直接接入b 接线柱；然后读数C．断开开关，接入c 接线柱，闭合开关后读数D．断开开关，接入b 接线柱，闭合开关后读数10．在右图所示的电路中，要使电阻 R1和 R2 串联，甲、乙、丙三只电表应依次...
