落地式双排钢管外脚手架搭设标准范例

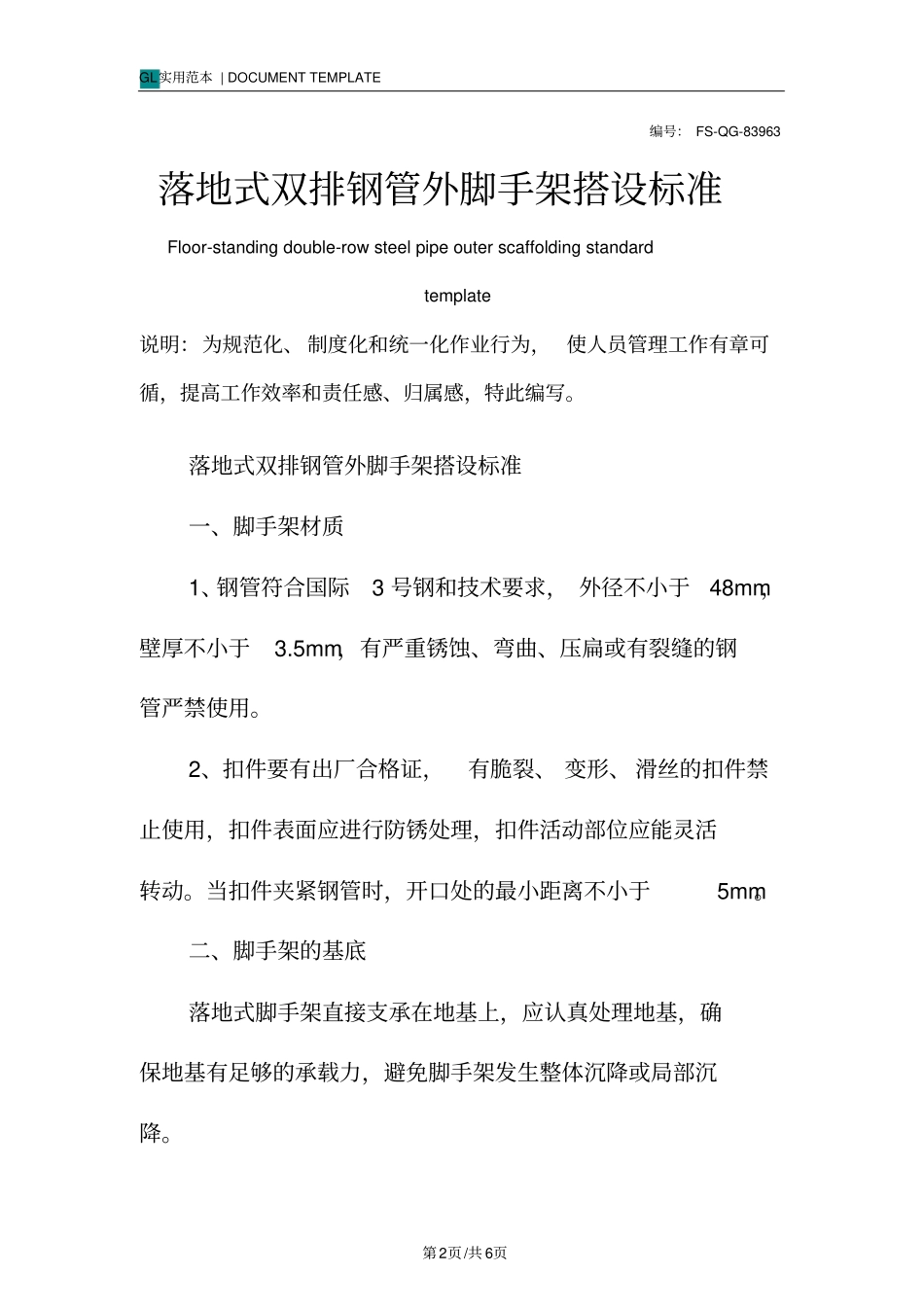

工作行为规范系列落地式双排钢管外脚手架搭设标准（标准、完整、实用、可修改）GL实用范本 | DOCUMENT TEMPLATE 第2页/共 6页编号： FS-QG-83963落地式双排钢管外脚手架搭设标准Floor-standing double-row steel pipe outer scaffolding standard template 说明：为规范化、 制度化和统一化作业行为， 使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。落地式双排钢管外脚手架搭设标准一、脚手架材质1、钢管符合国际3 号钢和技术要求， 外径不小于48mm，壁厚不小于3.5mm，有严重锈蚀、弯曲、压扁或有裂缝的钢管严禁使用。2、扣件要有出厂合格证，有脆裂、 变形、 滑丝的扣件禁止使用，扣件表面应进行防锈处理，扣件活动部位应能灵活转动。当扣件夹紧钢管时，开口处的最小距离不小于5mm。二、脚手架的基底落地式脚手架直接支承在地基上，应认真处理地基，确保地基有足够的承载力，避免脚手架发生整体沉降或局部沉降。GL实用范本 | DOCUMENT TEMPLATE 第3页/共 6页1、脚手架的地基一般要求(1) 部分脚手架未能承载在架空层三层楼板的地基须平整夯实。(2) 脚手架的钢立杆不能直接立于地面上，应加设底座和垫板 ( 或垫木 ) 。垫板 ( 木) 厚度不小于50mm;不得在未处理的起伏不平和软硬不一的地面上直接搭设脚手架。(3) 脚手架地基应有可靠的排水措施，防止积水浸泡地基发生沉降。2、一般作法架空层以下的脚手架，立杆大多处在墙基回填土之上，回填土必须分层夯实。垫木宜采用长1.2~1.5m 、宽不小于200mm、厚 50~60mm的木板，垂直于墙面放置或用长4.0m 左右的木板平行于墙面放置，在脚手架外侧挖一浅排水沟排除雨水 ( 图 4-1) 。三、脚手架的扫地杆扫地杆是立杆下端绑扎的纵向和横向的水平杆，一般离下脚面不超过120mm。扫地杆是必须用扣件扣牢，它的功能是约束立杆底脚所发生的位移和用来避免或减少脚手架的GL实用范本 | DOCUMENT TEMPLATE 第4页/共 6页不均匀沉降，在扫地杆下部垫塞木板。四、架体与建筑物的拉结1、联墙点的位置在与立杆和大横杆相交的接点处，离节点的间距不宜大于300mm。2、联墙杆在房屋每隔一层范围均需布置一排，一般竖向间距为脚手架步高的2~4 倍，不宜超过4 倍，而且绝对值在3~4m范围内。 横向间距宜选用立杆纵距的3~4 倍。不宜超过4 倍。且绝对值在4.5~6.0m 范围内。3、墙杆的间距大小还与脚手架的总高、立杆承受的内力和地区基本风压大小等有关。见下表...
