蒙德IMS-GL2变频器故障代码VIP专享

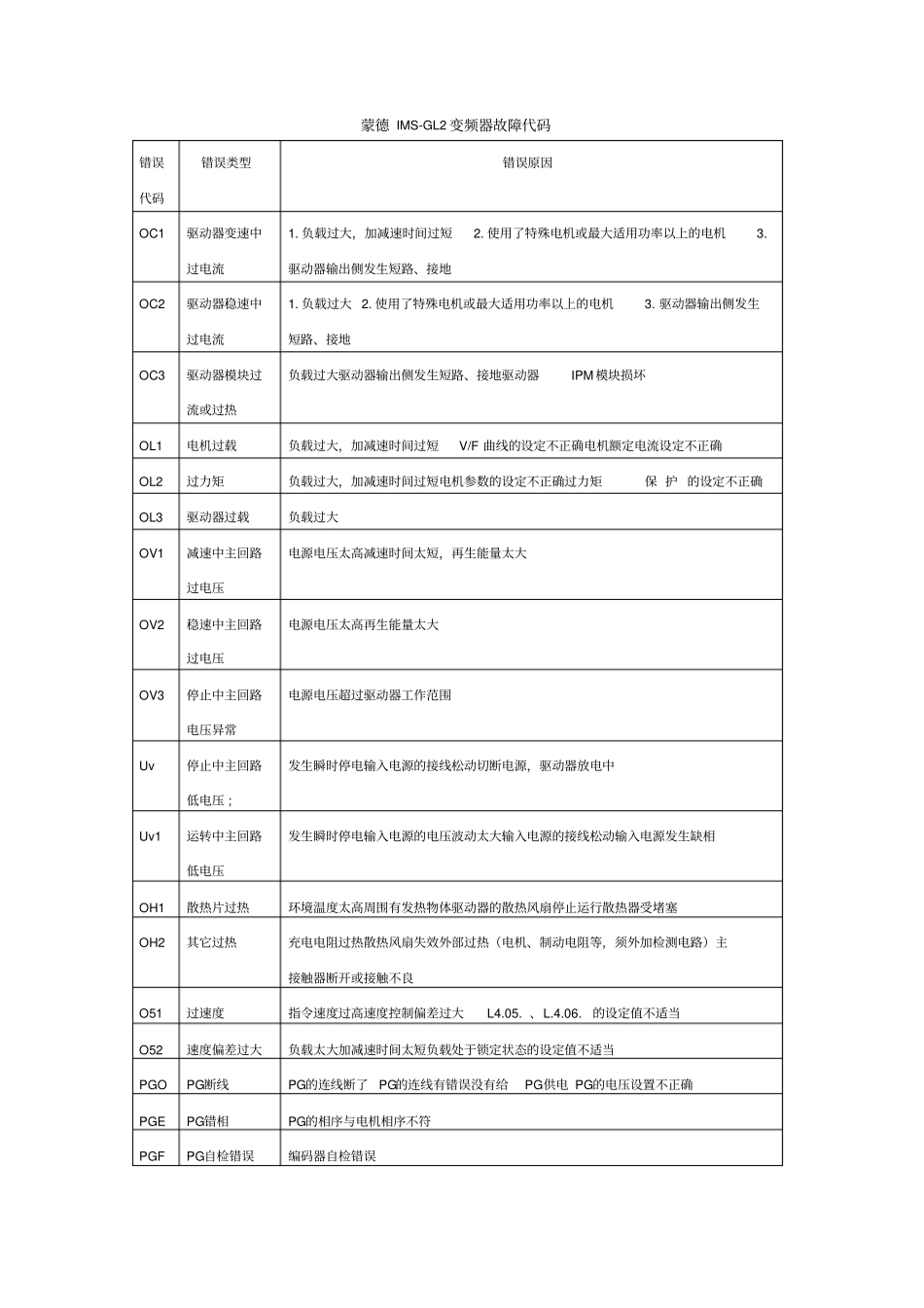

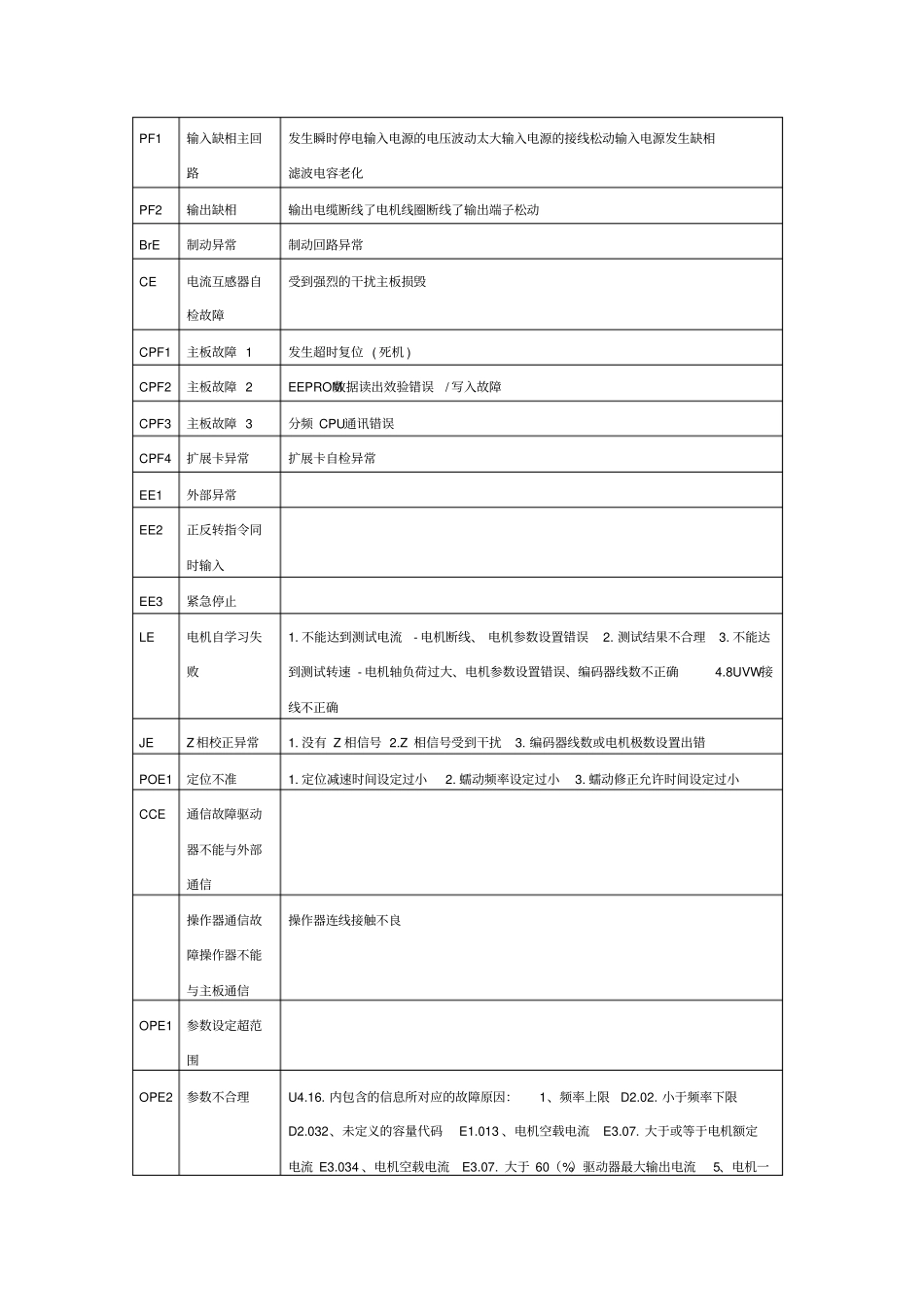

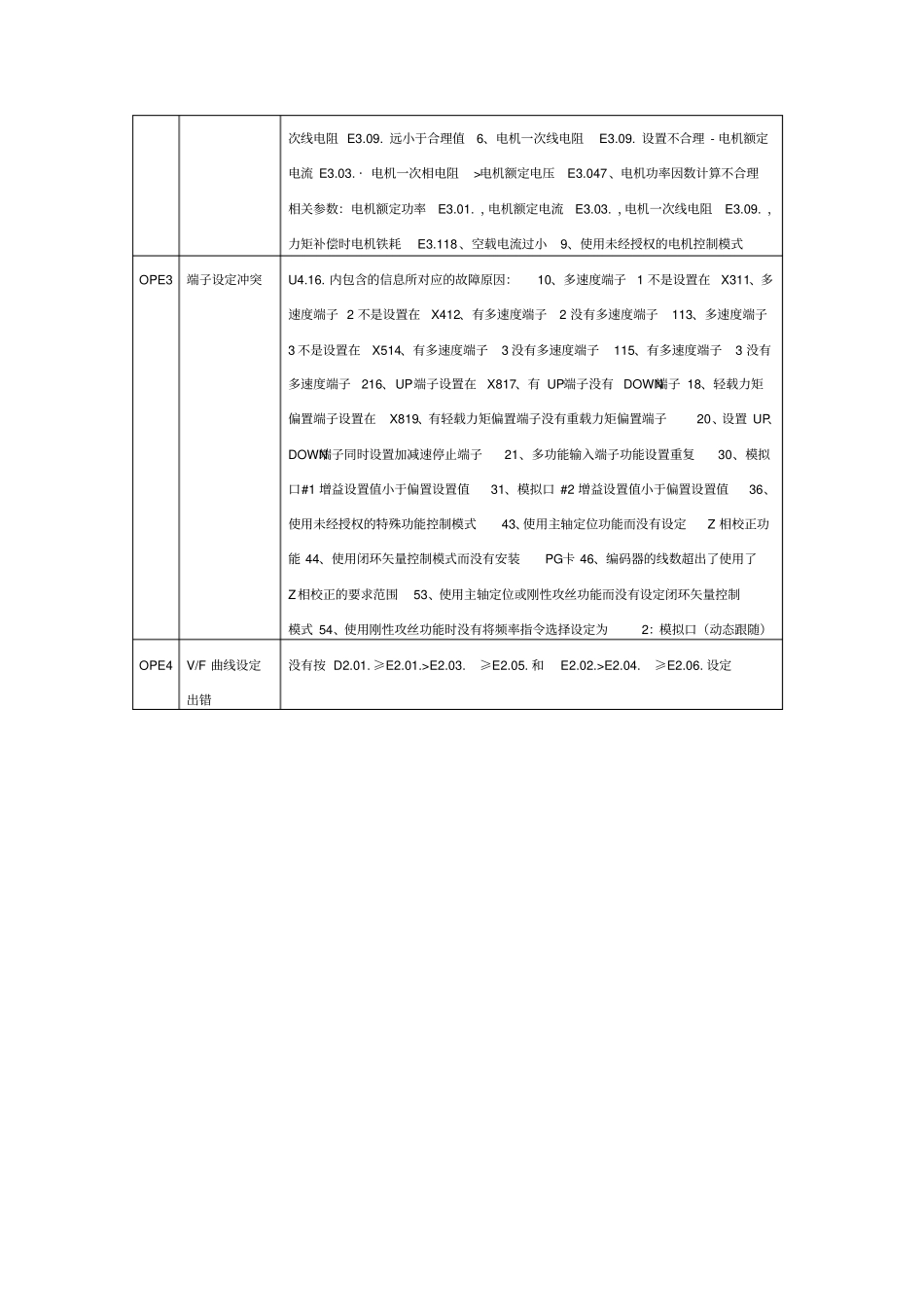

蒙德 IMS-GL2 变频器故障代码错误代码错误类型错误原因OC1 驱动器变速中过电流1. 负载过大，加减速时间过短2. 使用了特殊电机或最大适用功率以上的电机3.驱动器输出侧发生短路、接地OC2 驱动器稳速中过电流1. 负载过大 2. 使用了特殊电机或最大适用功率以上的电机3. 驱动器输出侧发生短路、接地OC3 驱动器模块过流或过热负载过大驱动器输出侧发生短路、接地驱动器IPM模块损坏OL1 电机过载负载过大，加减速时间过短V/F 曲线的设定不正确电机额定电流设定不正确OL2 过力矩负载过大，加减速时间过短电机参数的设定不正确过力矩保 护 的设定不正确OL3 驱动器过载负载过大OV1 减速中主回路过电压电源电压太高减速时间太短，再生能量太大OV2 稳速中主回路过电压电源电压太高再生能量太大OV3 停止中主回路电压异常电源电压超过驱动器工作范围Uv 停止中主回路低电压 ; 发生瞬时停电输入电源的接线松动切断电源，驱动器放电中Uv1 运转中主回路低电压发生瞬时停电输入电源的电压波动太大输入电源的接线松动输入电源发生缺相OH1 散热片过热环境温度太高周围有发热物体驱动器的散热风扇停止运行散热器受堵塞OH2 其它过热充电电阻过热散热风扇失效外部过热（电机、制动电阻等，须外加检测电路）主接触器断开或接触不良O51 过速度指令速度过高速度控制偏差过大L4.05. 、L.4.06.的设定值不适当O52 速度偏差过大负载太大加减速时间太短负载处于锁定状态的设定值不适当PGO PG断线PG的连线断了PG的连线有错误没有给PG供电 PG的电压设置不正确PGE PG错相PG的相序与电机相序不符PGF PG自检错误编码器自检错误PF1 输入缺相主回路发生瞬时停电输入电源的电压波动太大输入电源的接线松动输入电源发生缺相滤波电容老化PF2 输出缺相输出电缆断线了电机线圈断线了输出端子松动BrE 制动异常制动回路异常CE 电流互感器自检故障受到强烈的干扰主板损毁CPF1 主板故障 1 发生超时复位 ( 死机 ) CPF2 主板故障 2 EEPROM数据读出效验错误/ 写入故障CPF3 主板故障 3 分频 CPU通讯错误CPF4 扩展卡异常扩展卡自检异常EE1 外部异常EE2 正反转指令同时输入EE3 紧急停止LE 电机自学习失败1. 不能达到测试电流- 电机断线、 电机参数设置错误2. 测试结果不合理3. 不能达到测试转速 - 电机轴负荷过大、电机参数设置错误、编码器线数不正确4.8UVW接线不正确JE Z 相校正异常1. 没有 Z 相信号 2.Z 相信号受到干扰3. 编...
