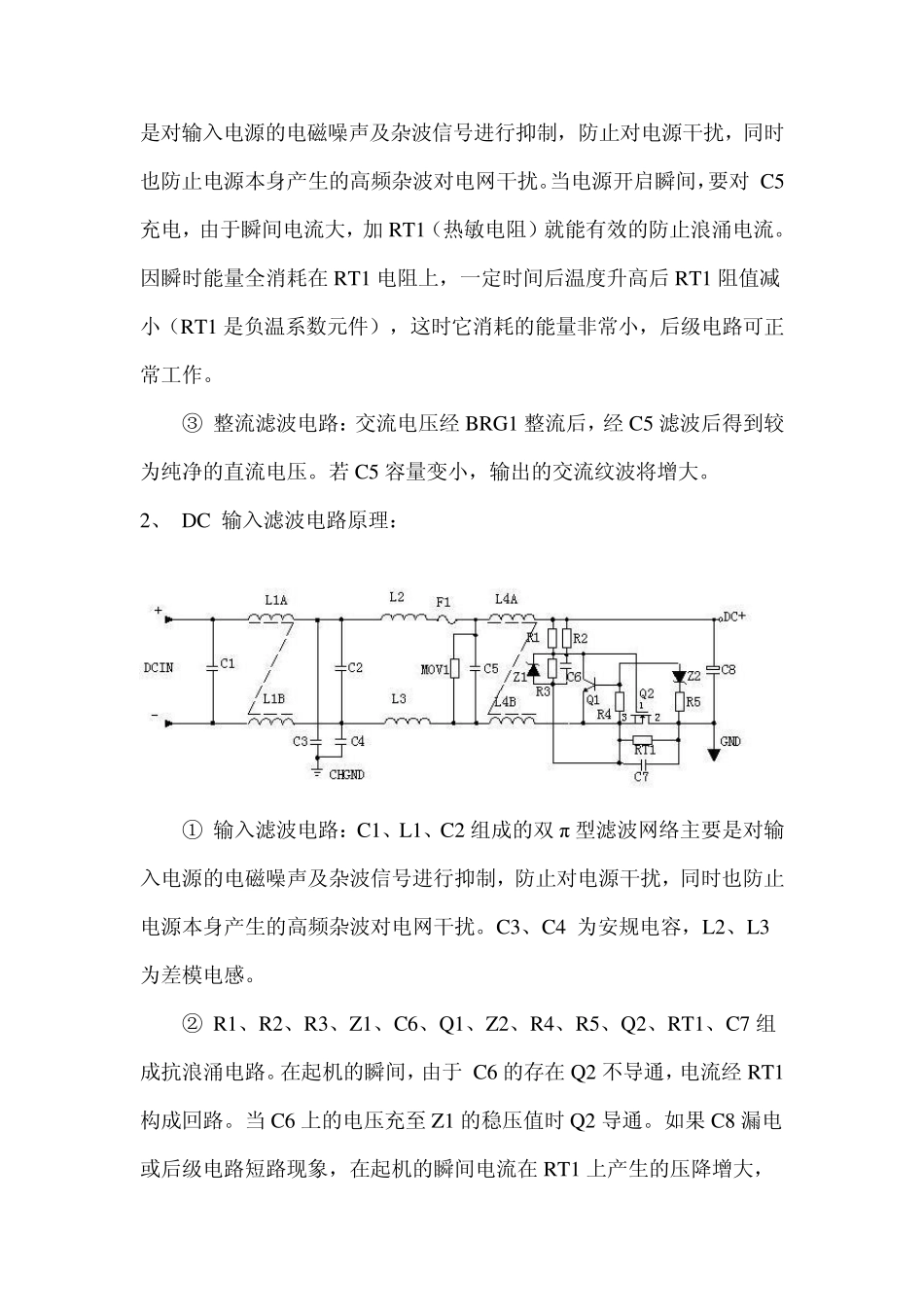

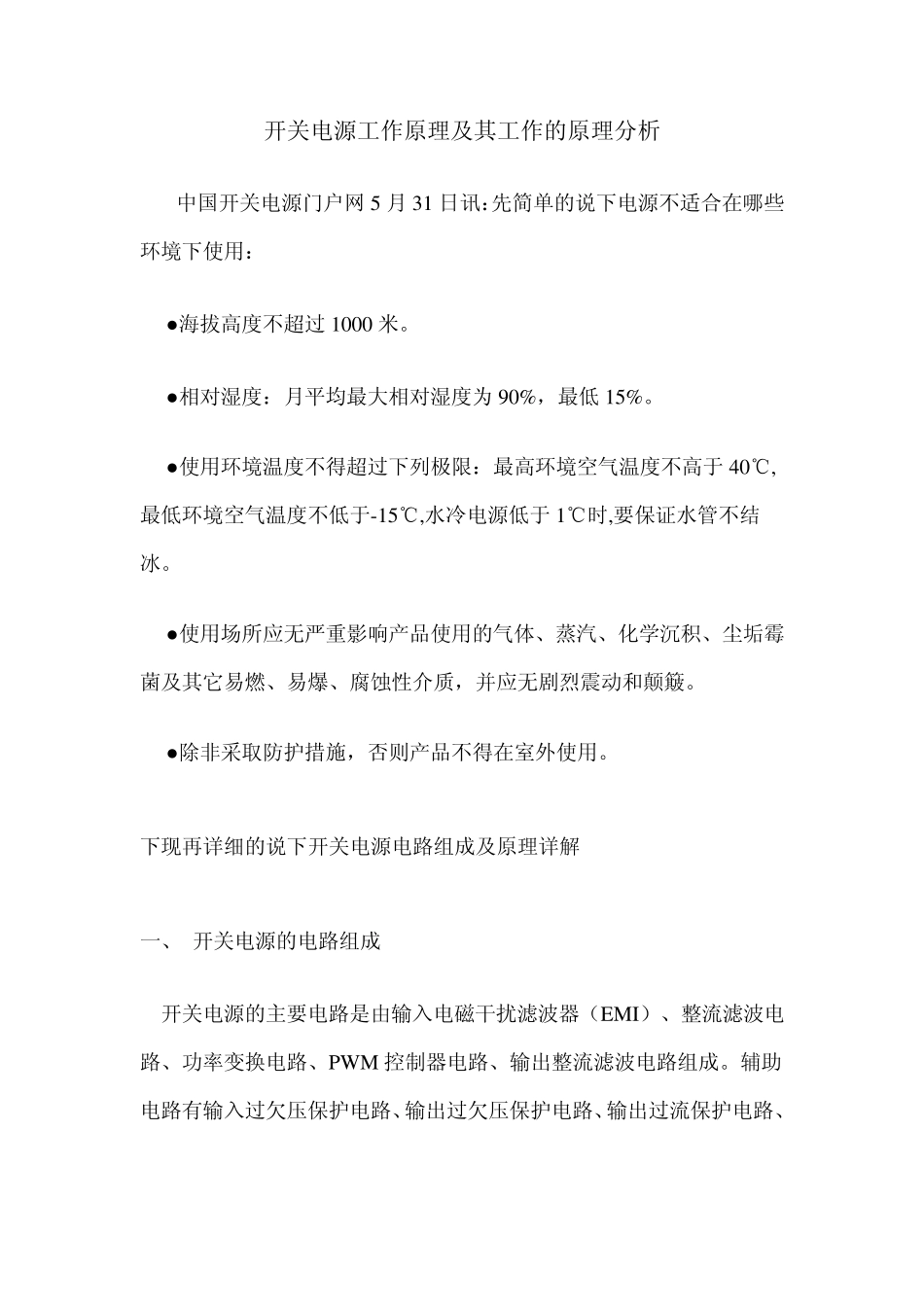

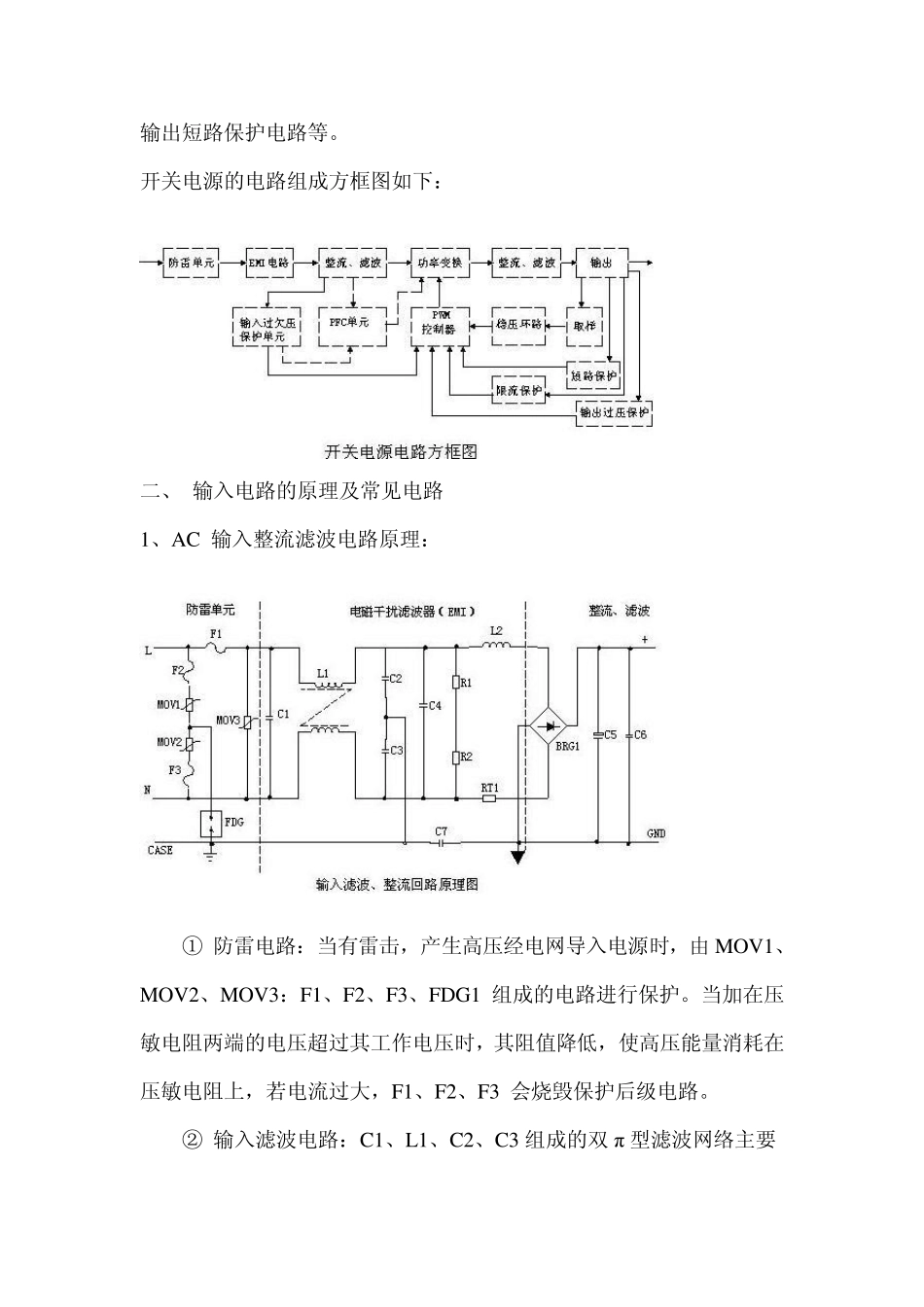

开关电源工作原理及其工作的原理分析 中国开关电源门户网5 月31 日讯:先简单的说下电源不适合在哪些环境下使用: ●海拔高度不超过1000 米。 ●相对湿度:月平均最大相对湿度为90%,最低15%。 ●使用环境温度不得超过下列极限:最高环境空气温度不高于40℃,最低环境空气温度不低于-15℃,水冷电源低于1℃时,要保证水管不结冰。 ●使用场所应无严重影响产品使用的气体、蒸汽、化学沉积、尘垢霉菌及其它易燃、易爆、腐蚀性介质,并应无剧烈震动和颠簸。 ●除非采取防护措施,否则产品不得在室外使用。 下现再详细的说下开关电源电路组成及原理详解 一、 开关电源的电路组成 开关电源的主要电路是由输入电磁干扰滤波器(EMI)、整流滤波电路、功率变换电路、PW M 控制器电路、输出整流滤波电路组成。辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。 开关电源的电路组成方框图如下: 二、 输入电路的原理及常见电路 1、AC 输入整流滤波电路原理: ① 防雷电路:当有雷击,产生高压经电网导入电源时,由 MOV1、MOV2、MOV3:F1、F2、F3、FDG1 组成的电路进行保护。当加在压敏电阻两端的电压超过其工作电压时,其阻值降低,使高压能量消耗在压敏电阻上,若电流过大,F1、F2、F3 会烧毁保护后级电路。 ② 输入滤波电路:C1、L1、C2、C3 组成的双 π 型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制,防止对电源干扰,同时也防止电源本身产生的高频杂波对电网干扰。当电源开启瞬间,要对 C5充电,由于瞬间电流大,加RT1(热敏电阻)就能有效的防止浪涌电流。因瞬时能量全消耗在RT1 电阻上,一定时间后温度升高后RT1 阻值减小(RT1 是负温系数元件),这时它消耗的能量非常小,后级电路可正常工作。 ③ 整流滤波电路:交流电压经BRG1 整流后,经C5 滤波后得到较为纯净的直流电压。若C5 容量变小,输出的交流纹波将增大。 2、 DC 输入滤波电路原理: ① 输入滤波电路:C1、L1、C2 组成的双 π 型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制,防止对电源干扰,同时也防止电源本身产生的高频杂波对电网干扰。C3、C4 为安规电容,L2、L3为差模电感。 ② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7 组成抗浪涌电路。在起机的瞬间,由于 C6 的存在Q2 不导通,电流经RT1构成回路。当C6 上的电压充至 Z1 的稳压值时Q2 导通。如果...
