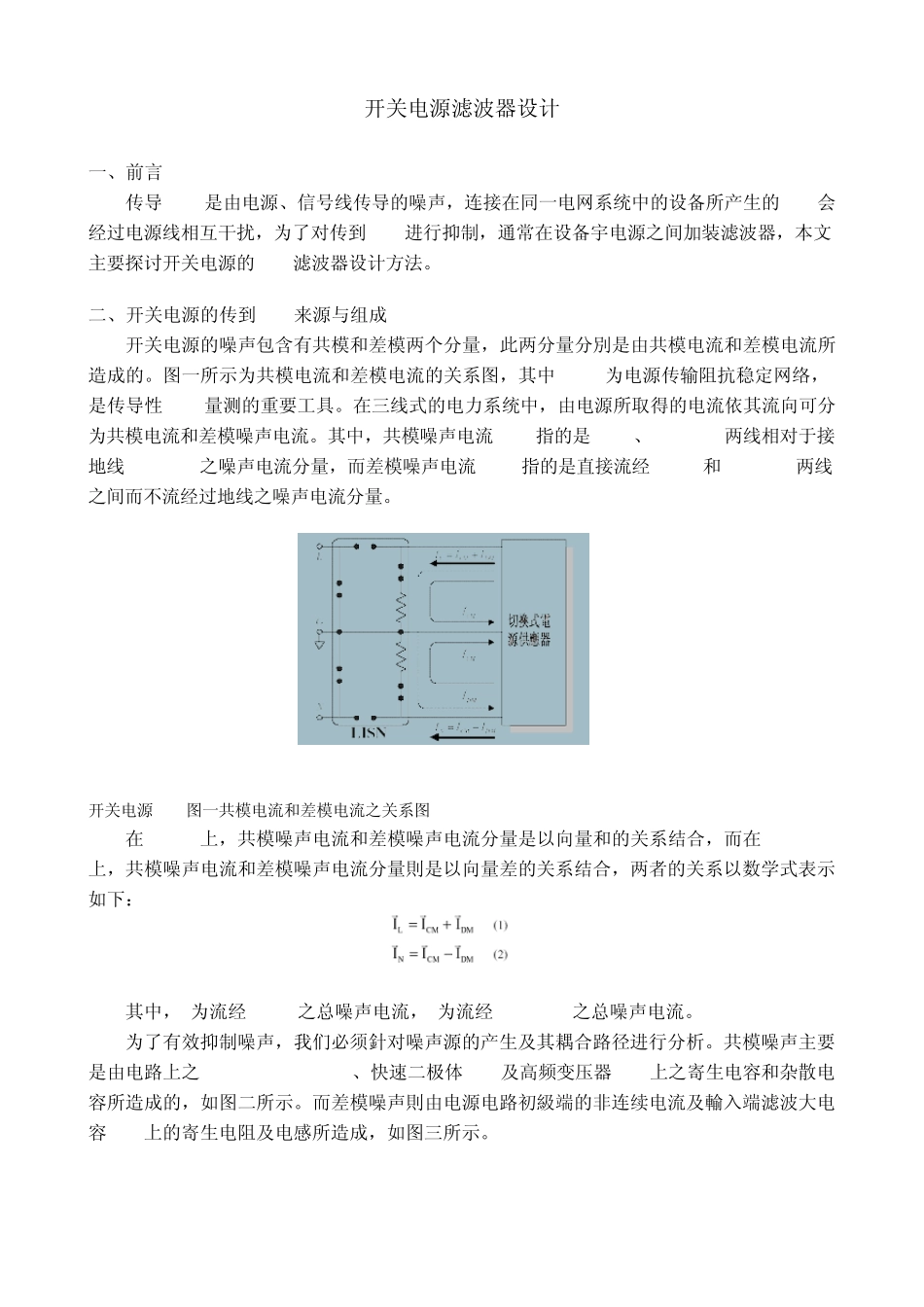

开关电源滤波器设计 一、前言 传导 EMI 是由电源、信号线传导的噪声，连接在同一电网系统中的设备所产生的 EMI会经过电源线相互干扰，为了对传到 EMI进行抑制，通常在设备宇电源之间加装滤波器，本文主要探讨开关电源的 EMI滤波器设计方法。 二、开关电源的传到 EMI来源与组成 开关电源的噪声包含有共模和差模两个分量，此两分量分別是由共模电流和差模电流所造成的。图一所示为共模电流和差模电流的关系图，其中LISN 为电源传输阻抗稳定网络，是传导性 EMI 量测的重要工具。在三线式的电力系统中，由电源所取得的电流依其流向可分为共模电流和差模噪声电流。其中，共模噪声电流 ICM 指的是 Line、Neutral 两线相对于接地线(Ground)之噪声电流分量，而差模噪声电流 IDM 指的是直接流经 Line 和 Neutral两线之间而不流经过地线之噪声电流分量。 开关电源 图一共模电流和差模电流之关系图 在 Line 上，共模噪声电流和差模噪声电流分量是以向量和的关系结合，而在 Neutral 上，共模噪声电流和差模噪声电流分量則是以向量差的关系结合，两者的关系以数学式表示如下： 其中， 为流经 Line 之总噪声电流， 为流经 Neutral 之总噪声电流。 为了有效抑制噪声，我们必须針对噪声源的产生及其耦合路径进行分析。共模噪声主要是由电路上之 Power MOSFET(Cq)、快速二极体(Cd)及高频变压器(Ct)上之寄生电容和杂散电容所造成的，如图二所示。而差模噪声則由电源电路初級端的非连续电流及輸入端滤波大电容(CB)上的寄生电阻及电感所造成，如图三所示。 图二共模电流耦合路径 图三差模电流耦合路径 三、EMI 滤波器的基本架构 本文所使用的 EMI 滤波器的架构如图四所示，其中的元件包含了共模电感(LC)、差模电感(LD)、X 电容(CX1、CX2)、Y 电容(CY)，以下将对各元件作一一介紹： 图四 EMI滤波器的架构 1 共模电感(CM inductor)： 共模电感是将两组线圈依图五的绕线方式绕在一个铁心上，这种铁心一般是 采用高值的 Ferrite core，由于值较高，故电感值较高，典型值是数 mH 到数十 mH 之间。图五上的绕线方式会使差模电流相互抵消，故对差模而言不具有电感的效果，也不易使铁心饱和。反之对共模电流而言，其所产生的磁通会加倍，所以具有电感的效果。一般而言，耦合电感均有漏电感，因此，绕组对差模电流所产生的磁通无法完全抵消，这对差模噪声的衰减将会有所效用。另一方面对共模电流而言，因为磁通无...
