开关电源设计计算公式

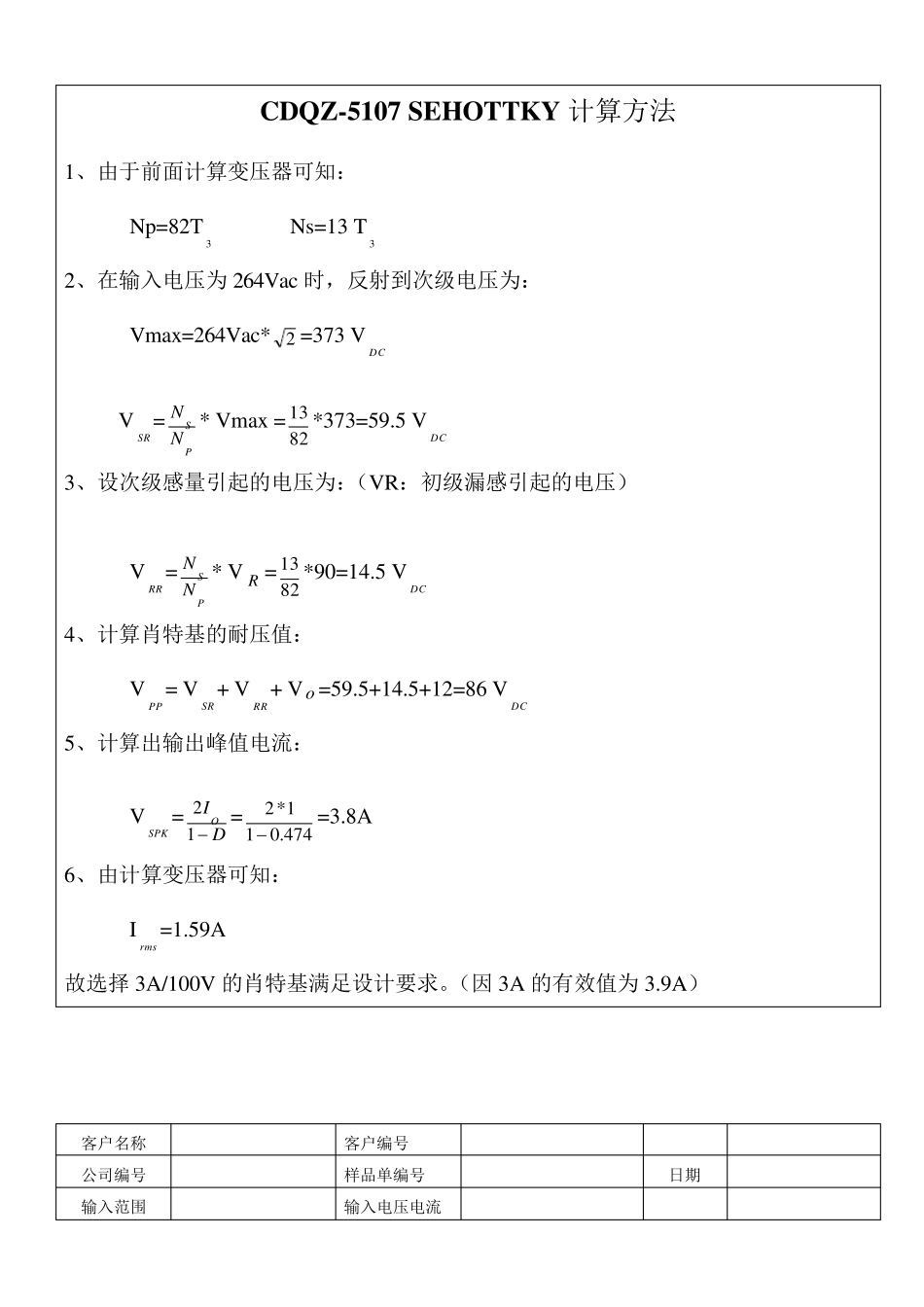

CDQZ-5107 SEHOTTKY 计算方法 1、由于前面计算变压器可知： Np=82T3 Ns=13 T3 2、在输入电压为 264Vac 时，反射到次级电压为： Vmax=264Vac*2 =373 VDC VSR=PSNN * Vmax =8213 *373=59.5 VDC 3、设次级感量引起的电压为：（VR：初级漏感引起的电压） VRR=PSNN * V R =8213 *90=14.5 VDC 4、计算肖特基的耐压值： VPP= VSR+ VRR+ Vo =59.5+14.5+12=86 VDC 5、计算出输出峰值电流： VSPK =DIO12=474.011*2=3.8A 6、由计算变压器可知： Irms=1.59A 故选择 3A/100V 的肖特基满足设计要求。（因 3A 的有效值为 3.9A） 客户名称 客户编号 公司编号 样品单编号 日期 输入范围 输入电压电流 CDQZ-5107 MOSFET 计算方法 1、由于前面计算变压器可知： Np=82T3 Ns=13 T3 2、输入电压最大值为264Vac，故经过桥式整流后，得到： Vmax=264Vac*2 =373 VDC 3、次级反射到初级的电压为： VPR=SPNN * VO =1382 *12=76 VDC 4、由前面计算变压器可知，取初级漏感引起的电压，VR =90 VDC，故MOFET 要求耐压值为： VDS= Vmax+ VR + VPR=373+90+76=539 VDC 5、计算初级峰值电流： Irms=DFVIVinOP***=6.0*100*88.01*82=0.227A ∴ IPK =3DIrms =3473.0227.0=0.571A 6、故选择 2A/600V 的MOSFET 满足设计要求，即选用仙童 2N60C。 客户名称 客户编号 公司编号 样品单编号 日期 输入范围 输入电压电流 CDQZ5107 输入及输出电容估算方法 一、输入电解电容计划算方法： 1、因输出电压 12V 输出电流 1A 故输出功率： Pou r=Vo*Io=12.0V*1A=12W 2、设变压器的转换效率为 80%，则输出功率为 12W 的电源其输入功率： Pin=Pou t/效率=15%8012W 3、因输入最小电压为 90VAC，则直流输出电压为： Vin=90*2 =127Vdc 故负载直流电流为：I=VinPin =AVacW1182.012715 4、设计允许 30V 峰一峰值的纹波电压，并且电容要维持电压的时间为半周期，即半周期的线性频率的交流电压在约是 8ms 则：C=u FVtI6.313010*8*1182.0.3  实际用选择用 33u F 5、因最大输入电压为 264Vac，则直流输出电压为: V1=264* 2 =373Vdc 实际选用耐压 400Vdc 的电解电容,故选用 47u F/400v 电解电容可以满足要求。 二、输出电解电容计算方法 1、设定工作频率为 f=60KHZ 则 2、因为最小输入电压，90Vac,取反射电压为 90Vac，根据磁平衡原理，计...
