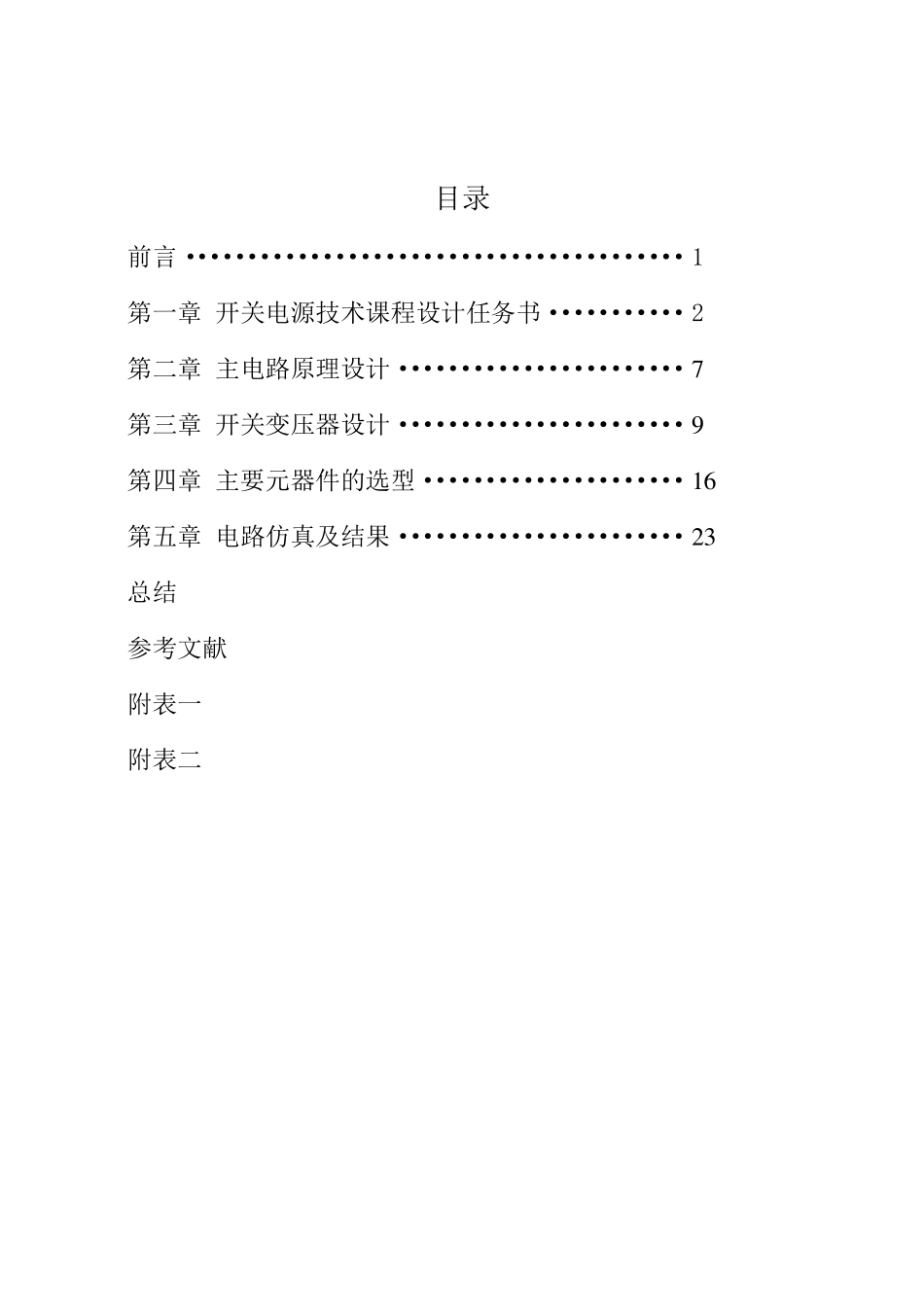

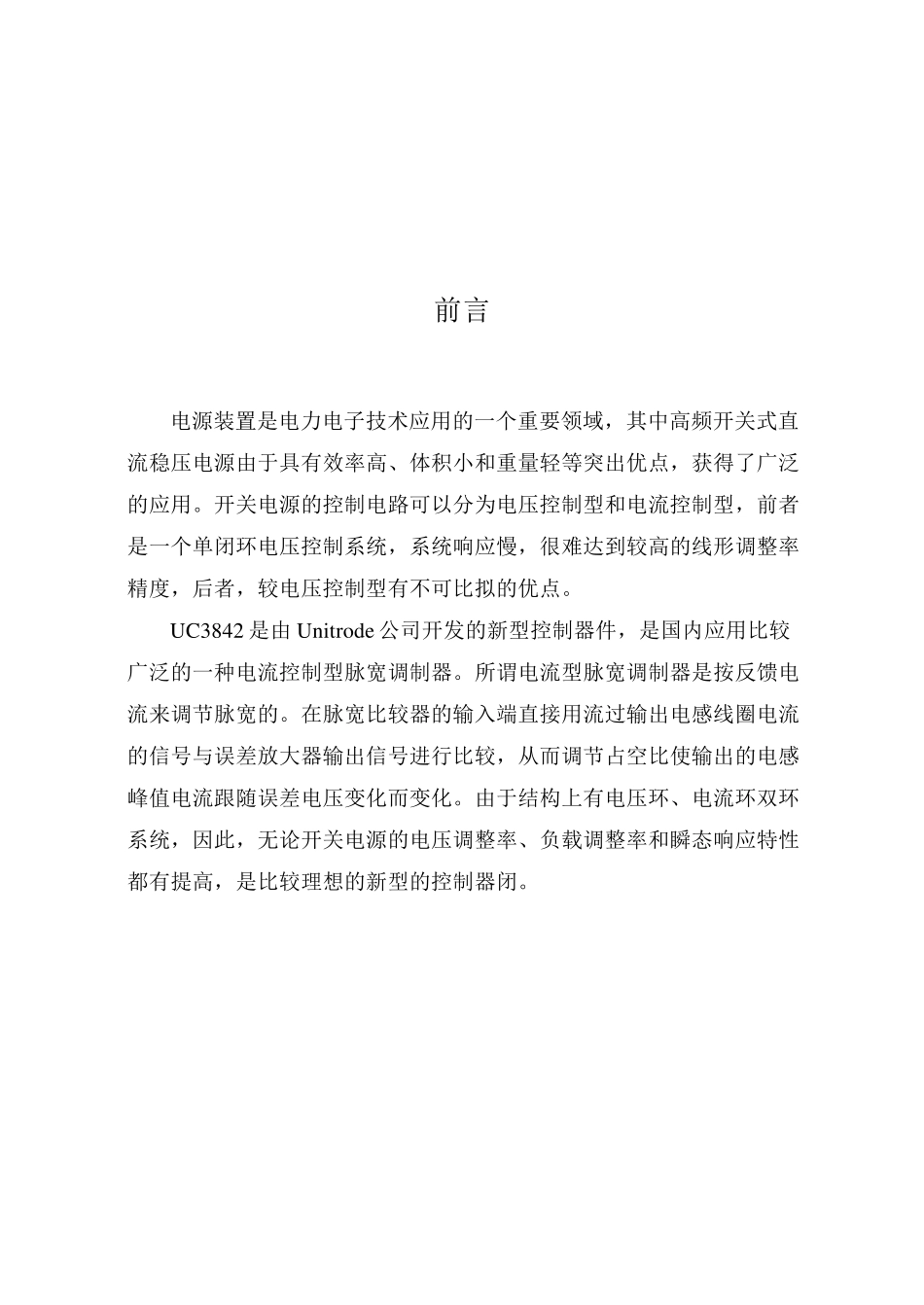

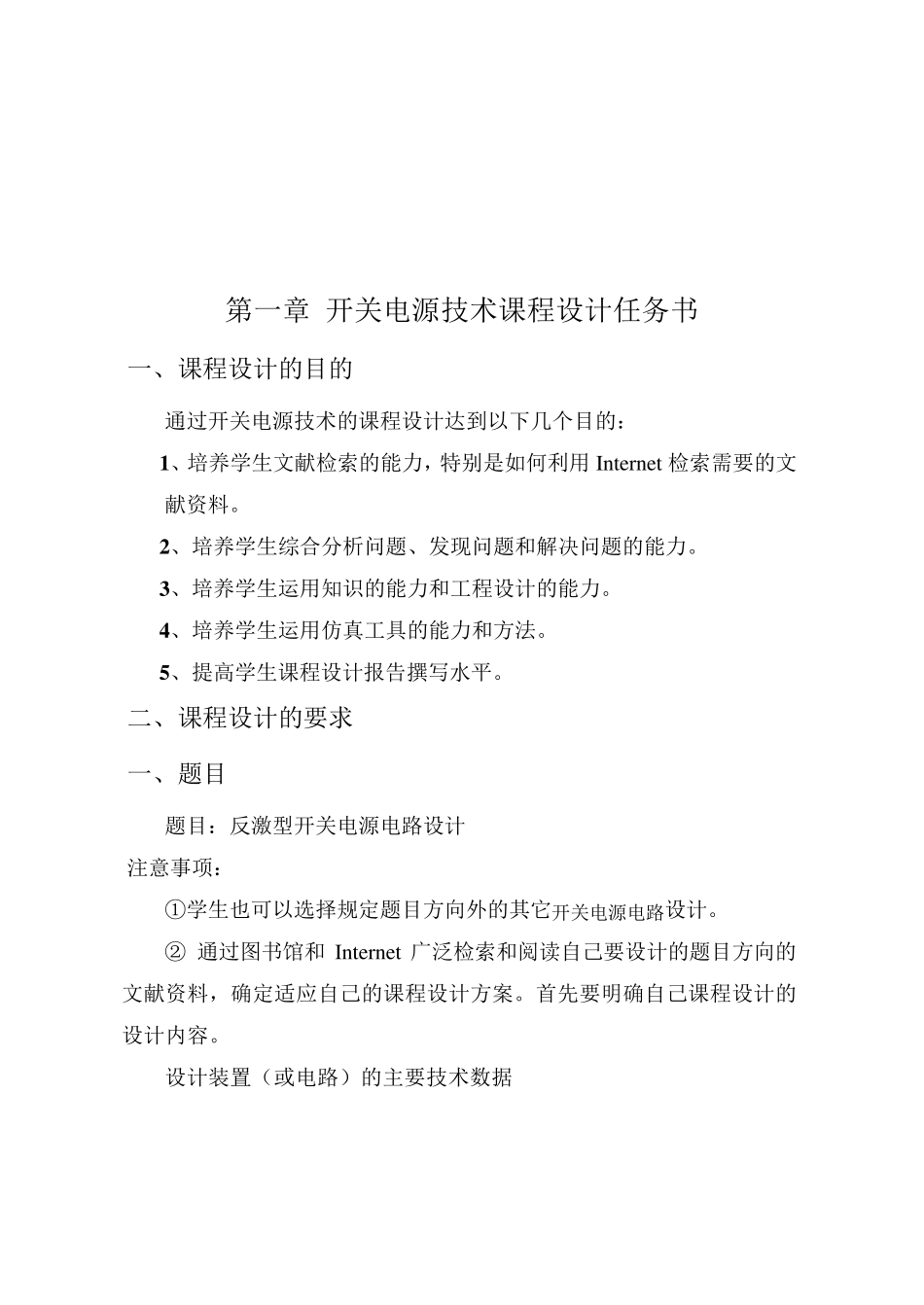

目录 前言········································1 第一章 开关电源技术课程设计任务书···········2 第二章 主电路原理设计·······················7 第三章 开关变压器设计·······················9 第四章 主要元器件的选型·····················1 6 第五章 电路仿真及结果·······················2 3 总结 参考文献 附表一 附表二 前言 电源装置是电力电子技术应用的一个重要领域，其中高频开关式直流稳压电源由于具有效率高、体积小和重量轻等突出优点，获得了广泛的应用。开关电源的控制电路可以分为电压控制型和电流控制型，前者是一个单闭环电压控制系统，系统响应慢，很难达到较高的线形调整率精度，后者，较电压控制型有不可比拟的优点。 UC3842 是由Unitrode 公司开发的新型控制器件，是国内应用比较广泛的一种电流控制型脉宽调制器。所谓电流型脉宽调制器是按反馈电流来调节脉宽的。在脉宽比较器的输入端直接用流过输出电感线圈电流的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。由于结构上有电压环、电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是比较理想的新型的控制器闭。 第一章 开关电源技术课程设计任务书 一、课程设计的目的 通过开关电源技术的课程设计达到以下几个目的： 1 、培养学生文献检索的能力，特别是如何利用Internet 检索需要的文献资料。 2 、培养学生综合分析问题、发现问题和解决问题的能力。 3 、培养学生运用知识的能力和工程设计的能力。 4 、培养学生运用仿真工具的能力和方法。 5 、提高学生课程设计报告撰写水平。 二、课程设计的要求 一、题目 题目：反激型开关电源电路设计 注意事项： ①学生也可以选择规定题目方向外的其它开关电源电路设计。 ② 通过图书馆和Internet 广泛检索和阅读自己要设计的题目方向的文献资料，确定适应自己的课程设计方案。首先要明确自己课程设计的设计内容。 设计装置（或电路）的主要技术数据 开关稳压电源基本原理框图 主要技术数据 1、交流输入电压AC190V~570V 2、直流输出 ①3.3V 1.5A ②5V 500mA ③15V 100mA 3、输出纹波电压≤0.2V； 设计内容： 开关电...
