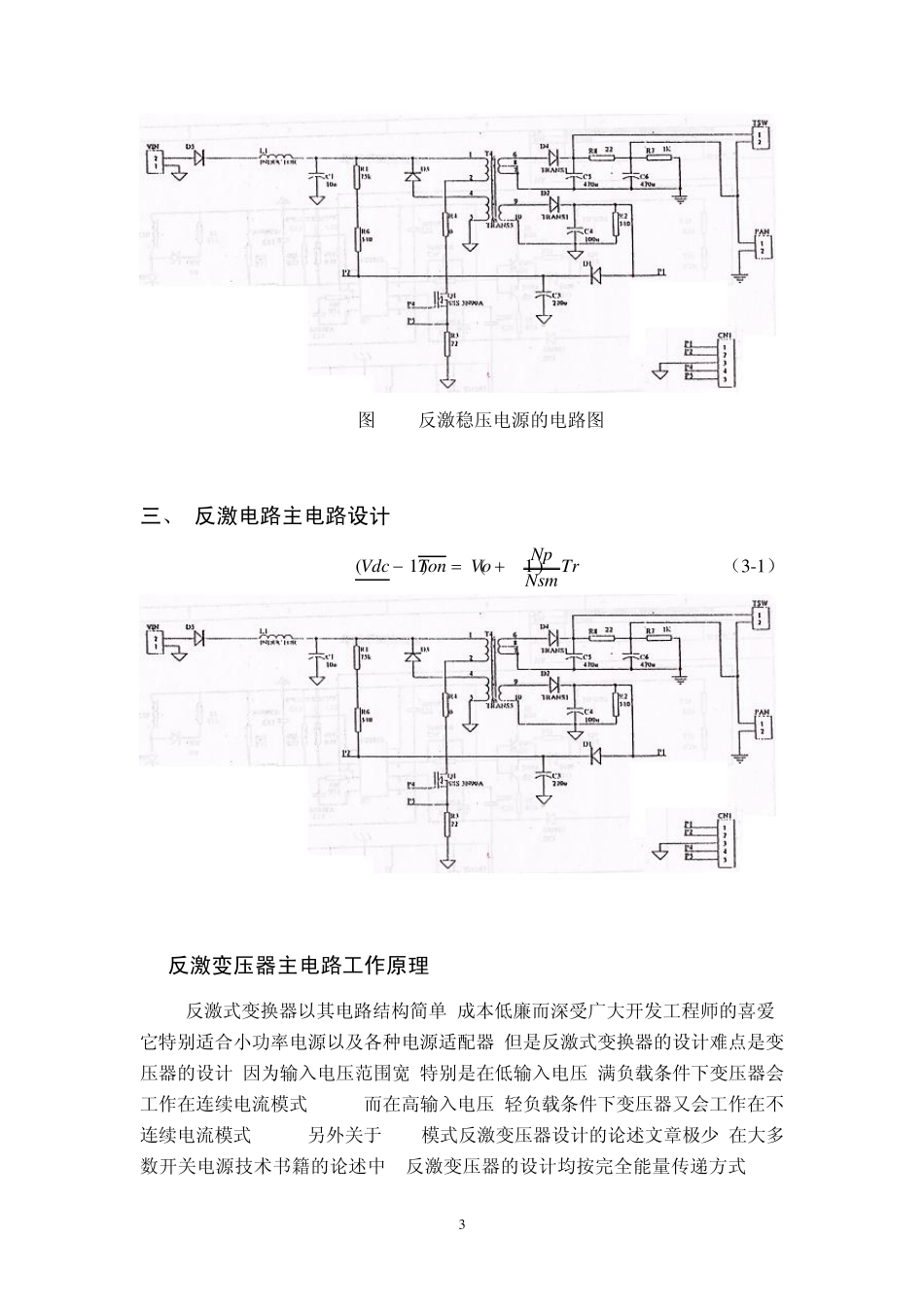

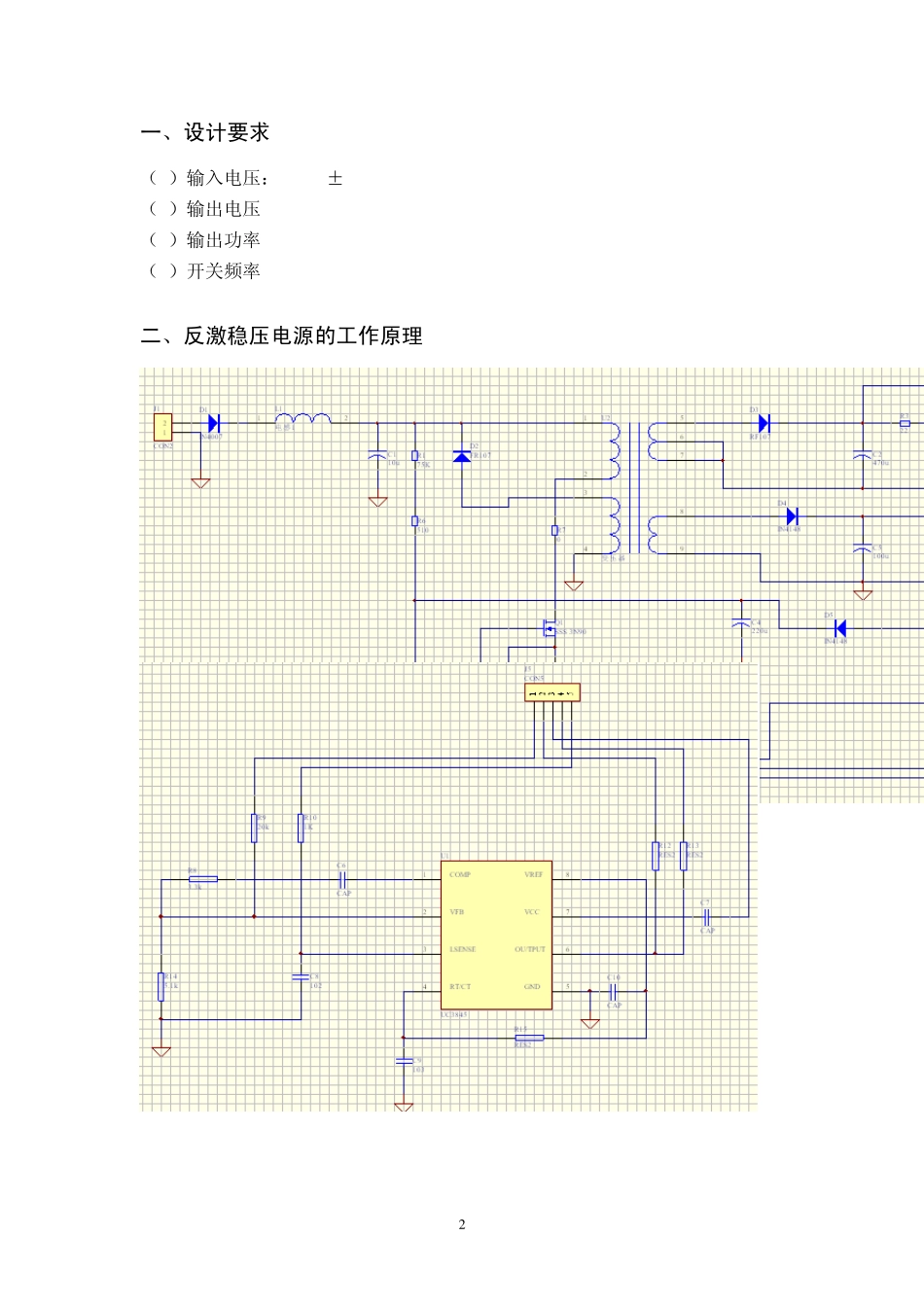

1 现代电源技术课程实践报告 院 系：物理与电气工程学院 班 级：电气自动化一班 姓 名: 李向伟 学 号: 111101007 指导老师:苗风东 2 一、设计要求 （1）输入电压：AC220±10%V （2）输出电压: 12V （3）输出功率:12W （4）开关频率: 80kHz 二、反激稳压电源的工作原理 3 图2-1 反激稳压电源的电路图 三、 反激电路主电路设计 (1 )(1 )NpVdcTonVoTrNsm （3 -1 ） 1. 反激变压器主电路工作原理 反激式变换器以其电路结构简单,成本低廉而深受广大开发工程师的喜爱,它特别适合小功率电源以及各种电源适配器.但是反激式变换器的设计难点是变压器的设计,因为输入电压范围宽,特别是在低输入电压,满负载条件下变压器会工作在连续电流模式(CCM),而在高输入电压,轻负载条件下变压器又会工作在不连续电流模式(DCM);另外关于 CCM模式反激变压器设计的论述文章极少,在大多数开关电源技术书籍的论述中, 反激变压器的设计均按完全能量传递方式(DCM 4 模式)或临界模式来计算,但这样的设计并未真实反映反激变压器的实际工作情况,变压器的工作状态可能不是最佳.因此结合本人的实际调试经验和心得,讲述一下不完全能量传递方式(CCM) 反激变压器的设计. 1）工作过程： S开通后，VD处于断态，W1绕组的电流线性增长，电感储能增加； S关断后，W1绕组的电流被切断，变压器中的磁场能量通过W2绕组和VD向输出端释放。 反激电路的工作模式： 反激电路的理想化波形 S u S i S i VD t o t o ff t t t t U iO O O O 反激电路原理图 5 电流连续模式：当S开通时，W2绕组中的电流尚未下降到零。输出电压关系： 电流断续模式：S开通前，W2绕组中的电流已经下降到零。 输出电压高于式（8-3）的计算值，并随负载减小而升高，在负载为零的极限情况下，„.因此反激电路不应工作于负载开路状态。 B R B S B H O 图 8-18 磁心复位过 6 2. 设计原则和设计步骤 变压器设计步骤： 1）计算原边绕组流过的峰值电流。 2）求原边绕组电感。 3）选择磁心尺寸。 4）计算气隙。 5）原边绕组匝数计算。 6）副边绕组匝数计算。 7）副边绕组线径。 8）辅助绕组设计。 （1） 变压器设计 包括磁芯参数计算和选型；绕组匝数的计算和选线。 1.总输出功率 P0=12V×1A=12W 2.估算输入功率 η =75% P=η0P = 75.012W=16W 3.直流输入功率 AC 220V±10% Vin=AC 220×(1-10%)×1.414=DC 280V...
