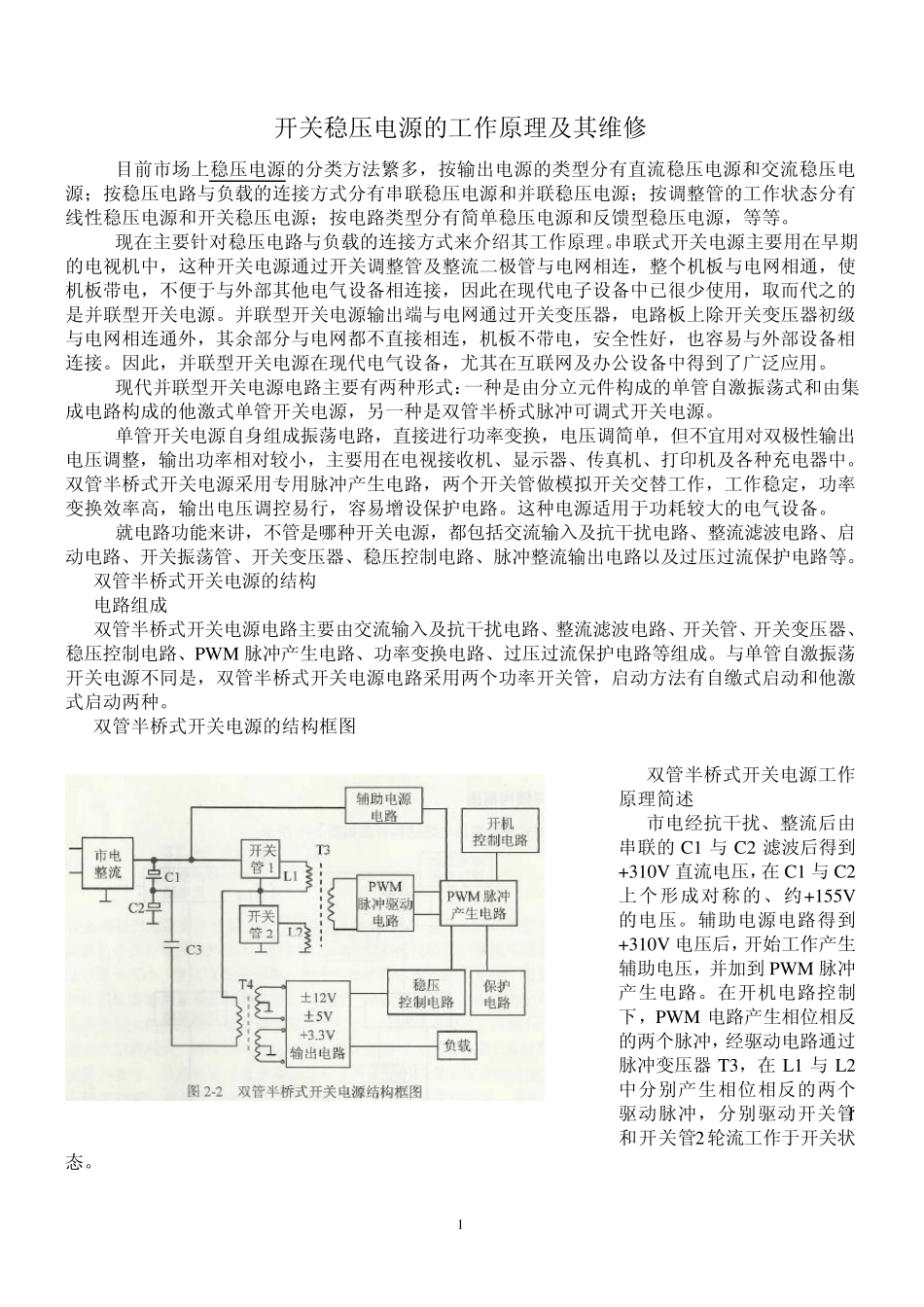

开关稳压电源的工作原理及其维修1a_第1页
1/9

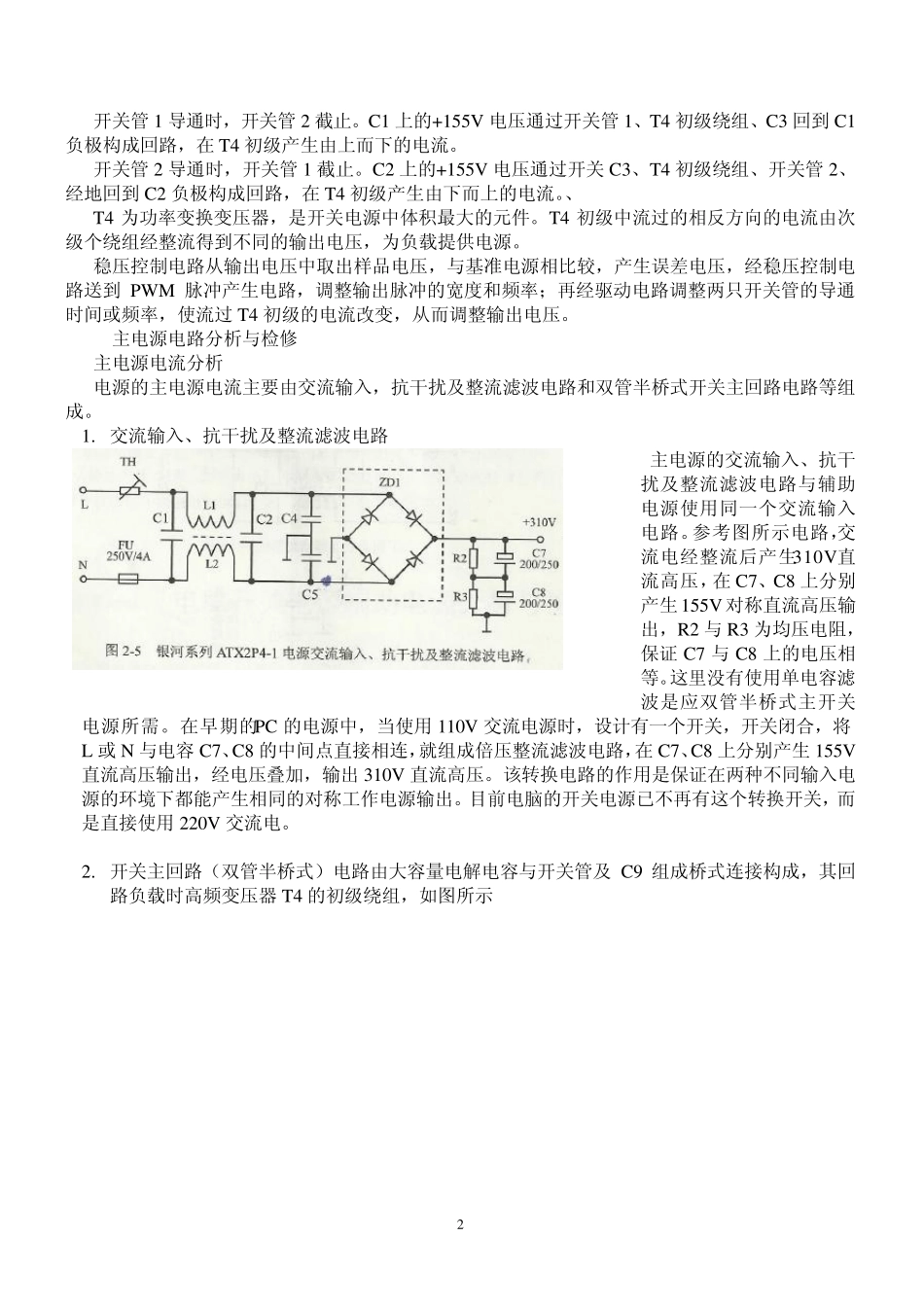

开关稳压电源的工作原理及其维修1a_第2页
2/9

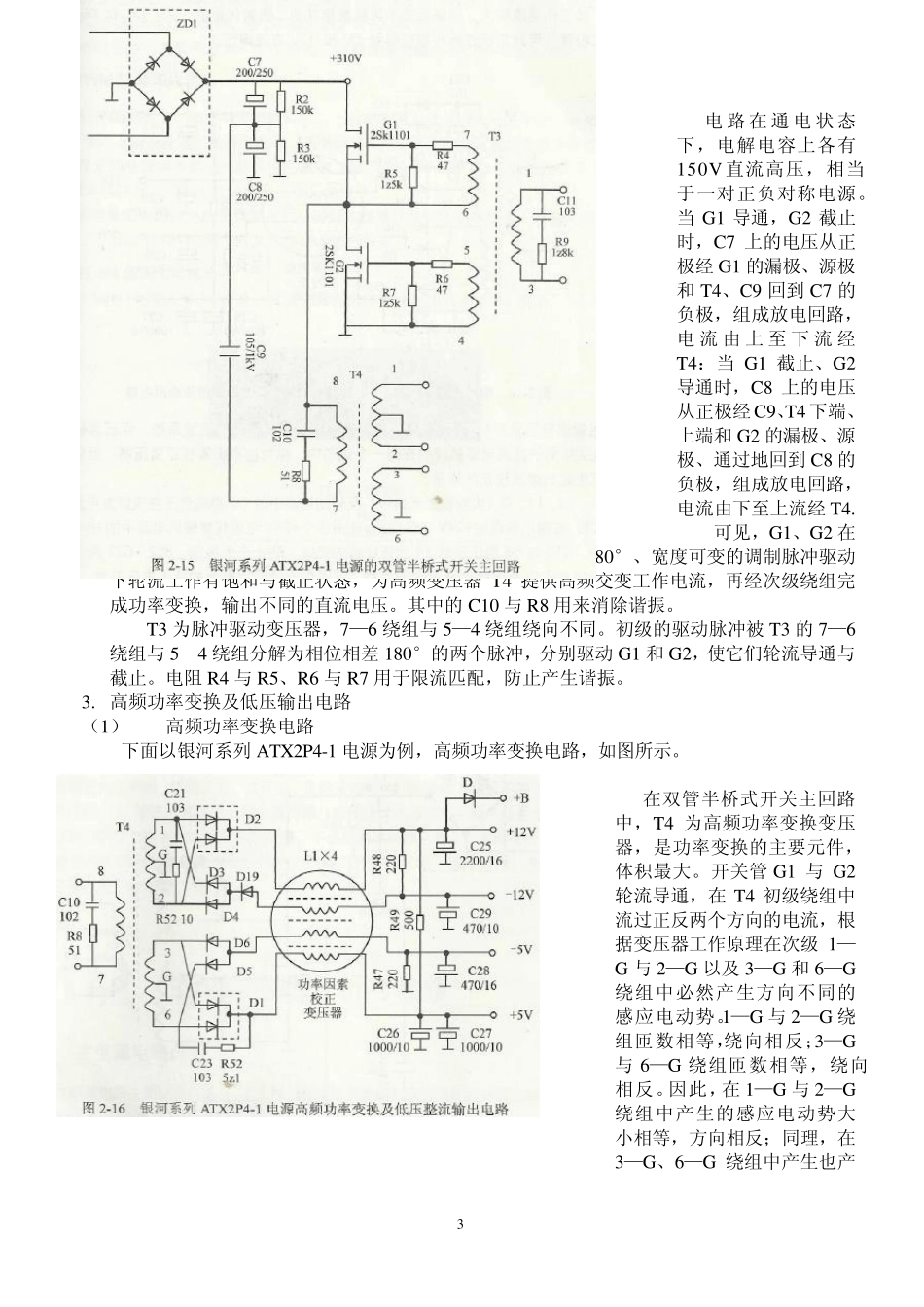

开关稳压电源的工作原理及其维修1a_第3页
3/9
1 开关稳压电源的工作原理及其维修 目前市场上稳压电源的分类方法繁多,按输出电源的类型分有直流稳压电源和交流稳压电源;按稳压电路与负载的连接方式分有串联稳压电源和并联稳压电源;按调整管的工作状态分有线性稳压电源和开关稳压电源;按电路类型分有简单稳压电源和反馈型稳压电源,等等。 现在主要针对稳压电路与负载的连接方式来介绍其工作原理。串联式开关电源主要用在早期的电视机中,这种开关电源通过开关调整管及整流二极管与电网相连,整个机板与电网相通,使机板带电,不便于与外部其他电气设备相连接,因此在现代电子设备中已很少使用,取而代之的是并联型开关电源。并联型开关电源输出端与电网通过开关变压器,电路板上除开关变压器初级与电网相连通外,其余部分与电网都不直接相连,机板不带电,安全性好,也容易与外部设备相连接。因此,并联型开关电源在现代电气设备,尤其在互联网及办公设备中得到了广泛应用。 现代并联型开关电源电路主要有两种形式:一种是由分立元件构成的单管自激振荡式和由集成电路构成的他激式单管开关电源,另一种是双管半桥式脉冲可调式开关电源。 单管开关电源自身组成振荡电路,直接进行功率变换,电压调简单,但不宜用对双极性输出电压调整,输出功率相对较小,主要用在电视接收机、显示器、传真机、打印机及各种充电器中。双管半桥式开关电源采用专用脉冲产生电路,两个开关管做模拟开关交替工作,工作稳定,功率变换效率高,输出电压调控易行,容易增设保护电路。这种电源适用于功耗较大的电气设备。 就电路功能来讲,不管是哪种开关电源,都包括交流输入及抗干扰电路、整流滤波电路、启动电路、开关振荡管、开关变压器、稳压控制电路、脉冲整流输出电路以及过压过流保护电路等。 双管半桥式开关电源的结构 电路组成 双管半桥式开关电源电路主要由交流输入及抗干扰电路、整流滤波电路、开关管、开关变压器、稳压控制电路、PW M 脉冲产生电路、功率变换电路、过压过流保护电路等组成。与单管自激振荡开关电源不同是,双管半桥式开关电源电路采用两个功率开关管,启动方法有自缴式启动和他激式启动两种。 双管半桥式开关电源的结构框图 双管半桥式开关电源工作原理简述 市电经抗干扰、整流后由串联的 C1 与 C2 滤波后得到+310V 直流电压,在 C1 与 C2上个形成对称的、约+155V 的电压。辅助电源电路得到+310V 电压后,开始工作产生辅助电压,并加到 PW M 脉冲产生电路。...
