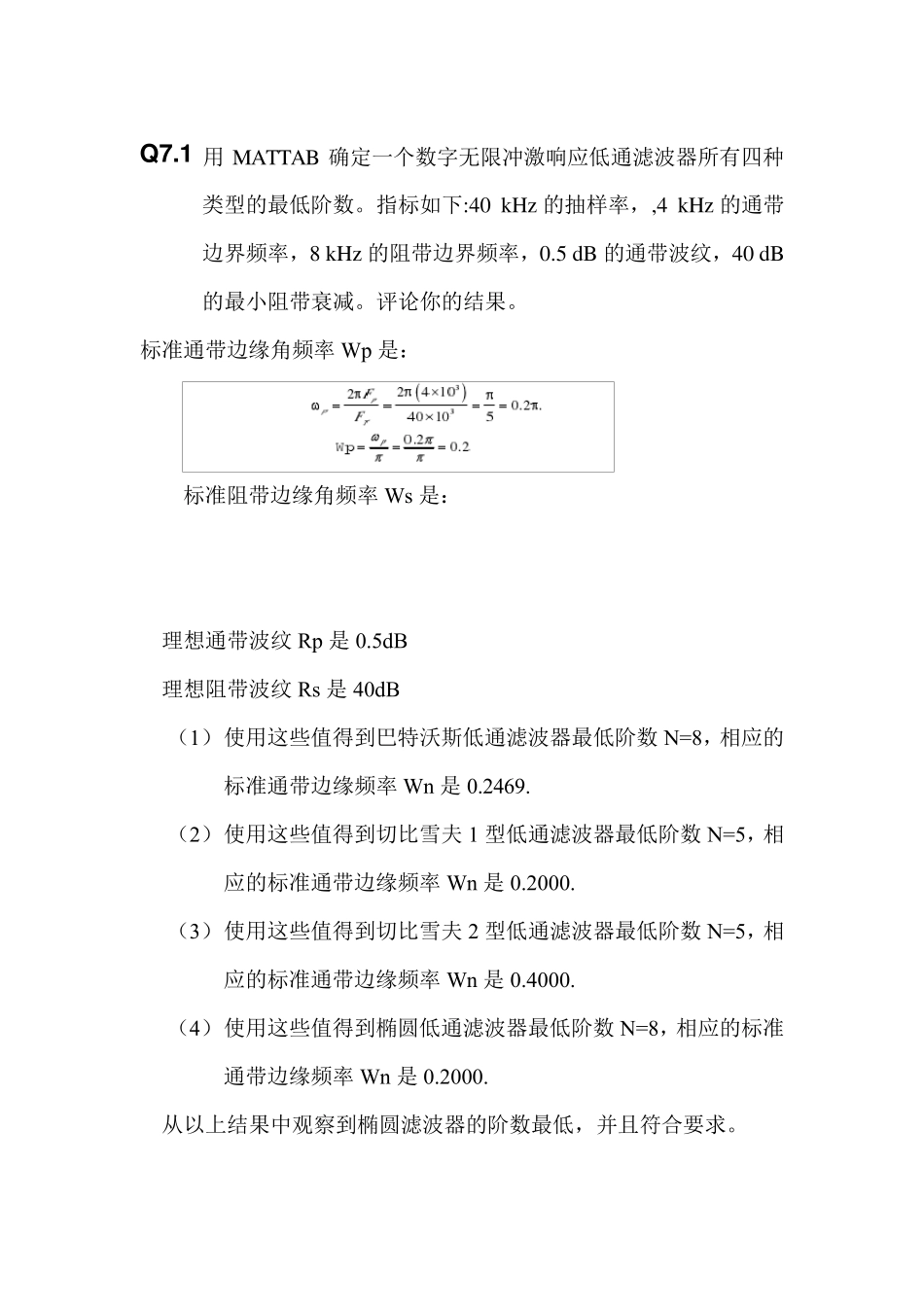

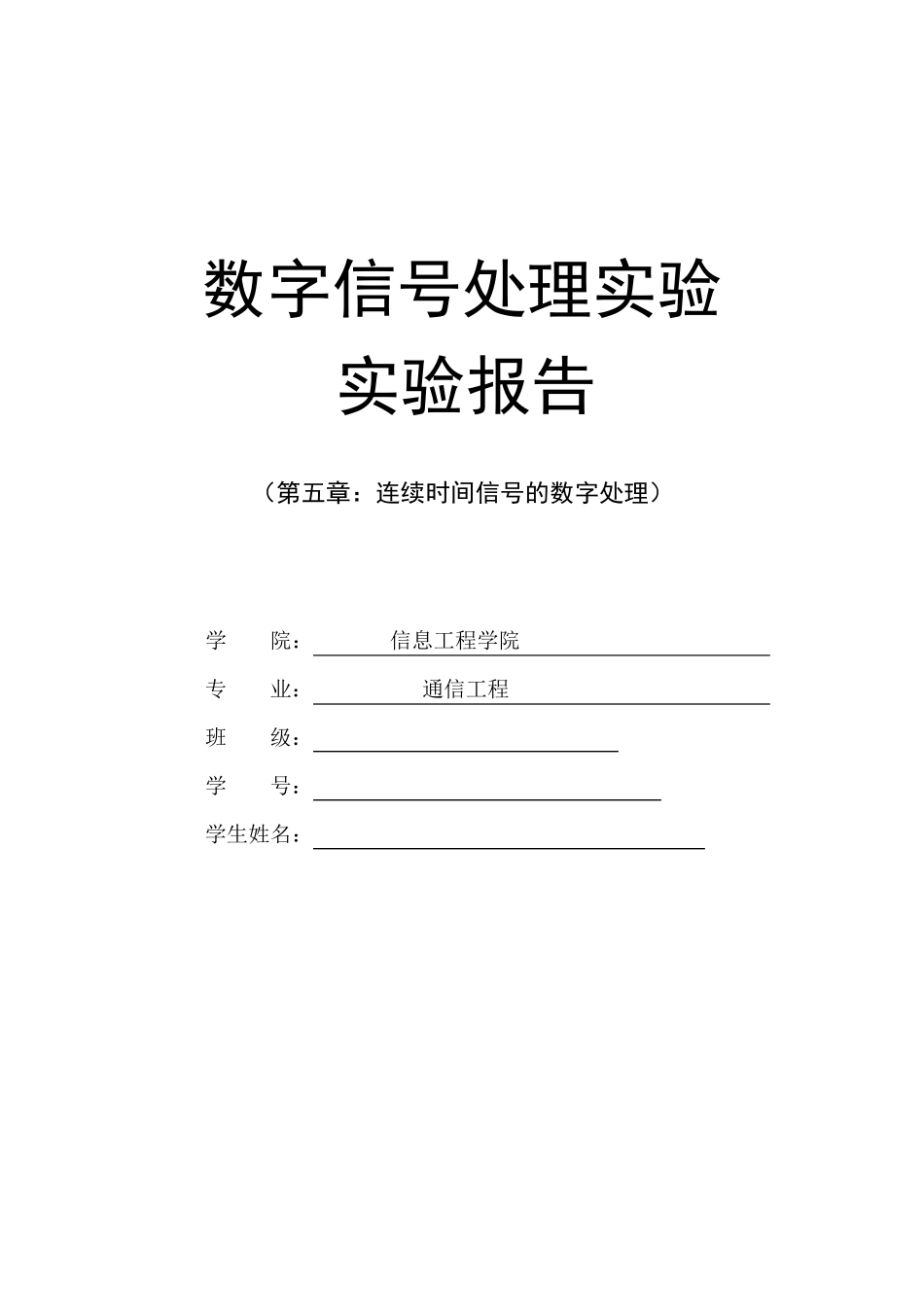

数字信号处理实验 实验报告 （第五章：连续时间信号的数字处理） 学 院： 信息工程学院 专 业： 通信工程 班 级： 学 号： 学生姓名： Q 7.1 用MATTAB 确定一个数字无限冲激响应低通滤波器所有四种类型的最低阶数。指标如下:40 kHz 的抽样率，,4 kHz 的通带边界频率，8 kHz 的阻带边界频率，0.5 dB 的通带波纹，40 dB的最小阻带衰减。评论你的结果。 标准通带边缘角频率 Wp 是： 标准阻带边缘角频率 Ws是： 理想通带波纹 Rp 是 0.5dB 理想阻带波纹 Rs是 40dB （1） 使用这些值得到巴特沃斯低通滤波器最低阶数N=8，相应的标准通带边缘频率 Wn 是 0.2469. （2） 使用这些值得到切比雪夫 1 型低通滤波器最低阶数N=5，相应的标准通带边缘频率 Wn 是 0.2000. （3） 使用这些值得到切比雪夫 2 型低通滤波器最低阶数N=5，相应的标准通带边缘频率 Wn 是 0.4000. （4） 使用这些值得到椭圆低通滤波器最低阶数N=8，相应的标准通带边缘频率 Wn 是 0.2000. 从以上结果中观察到椭圆滤波器的阶数最低，并且符合要求。 Q 7.2 用MATLAB 确定一个数字无限冲激响应高通滤波器所有四种类型的最低阶数。指标如下:3500Hz 的抽样率，1050 Hz 的通带边界频率,600 Hz 的阻带边界频率，1 dB 的通带波纹，50 dB的最小阻带衰减。评论你的结果 标准通带边缘角频率 Wp 是： 标准阻带边缘角频率 Ws 是： 理想通带波纹 Rp 是 1dB 理想阻带波纹 Rs 是 50dB （1） 使用这些值得到巴特沃斯高通滤波器最低阶数N=8，相应的标准通带边缘频率 Wn 是 0.5646. （2） 使用这些值得到切比雪夫 1 型高通滤波器最低阶数N=5，相应的标准通带边缘频率 Wn 是 0.6000. （3） 使用这些值得到切比雪夫 2 型高通滤波器最低阶数N=5，相应的标准通带边缘频率 Wn 是 0.3429. （4） 使用这些值得到椭圆低通滤波器最低阶数N=4，相应的标准通带边缘频率 Wn 是 0.6000. 从以上结果中观察到椭圆滤波器的阶数最低，并且符合要求。 Q 7.3 用MATLAB 确定一个数字无限冲激响应带通滤波器所有四种类型的最低阶数。指标如下:7 kHz 的抽样率,1.4 kHz 和 2.1 kHz的通带边界频率，1.05 kHz 和 2.45 kHz 的阻带边界频率，,0 .4 dB 的通带波纹,50 dB 的最小阻带衰减。评论你的结果。 标准通带边缘角频率 Wp 是： 标准阻带边缘角频率 Ws 是： 理想通带波纹 Rp 是 0.4dB...
