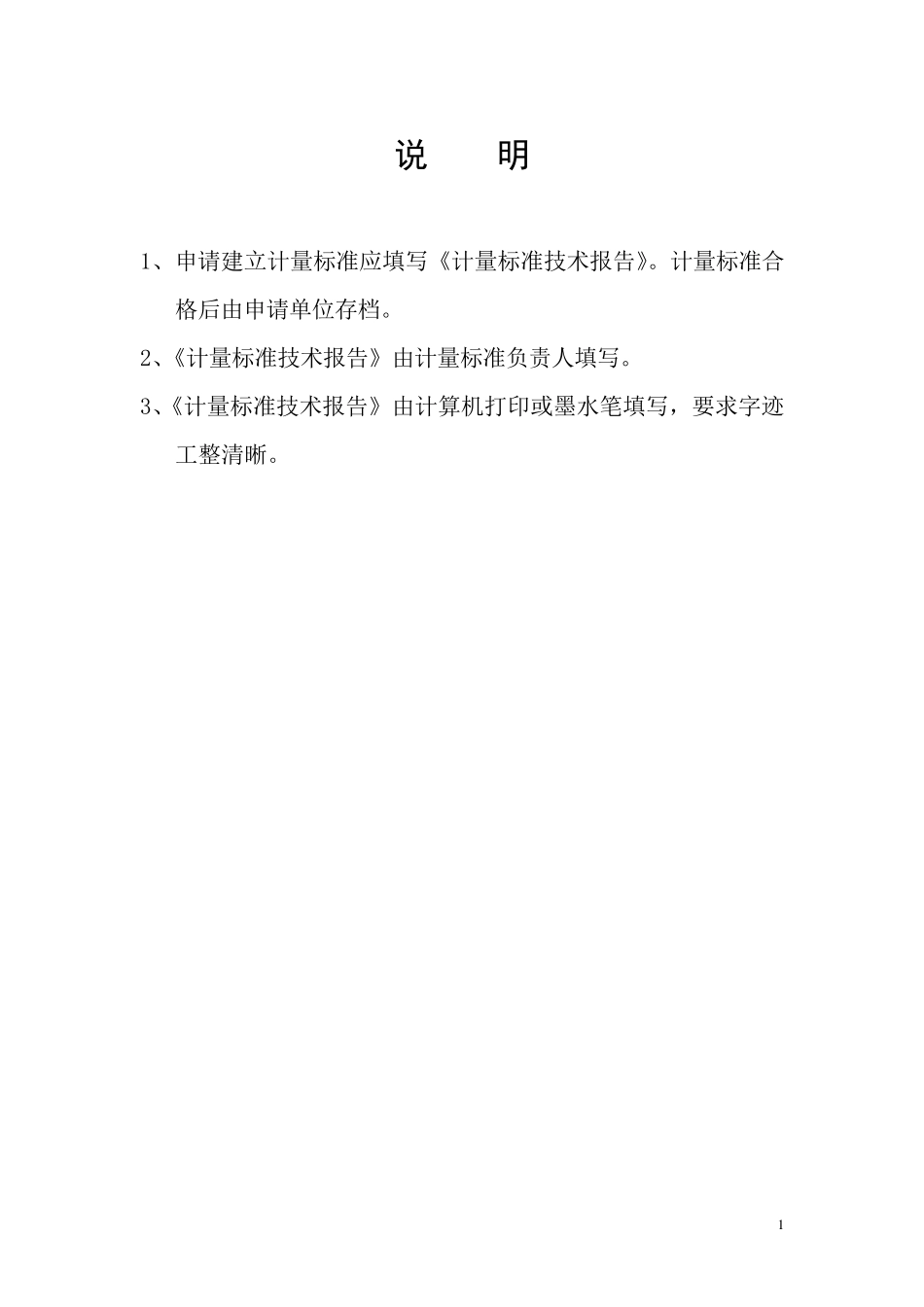

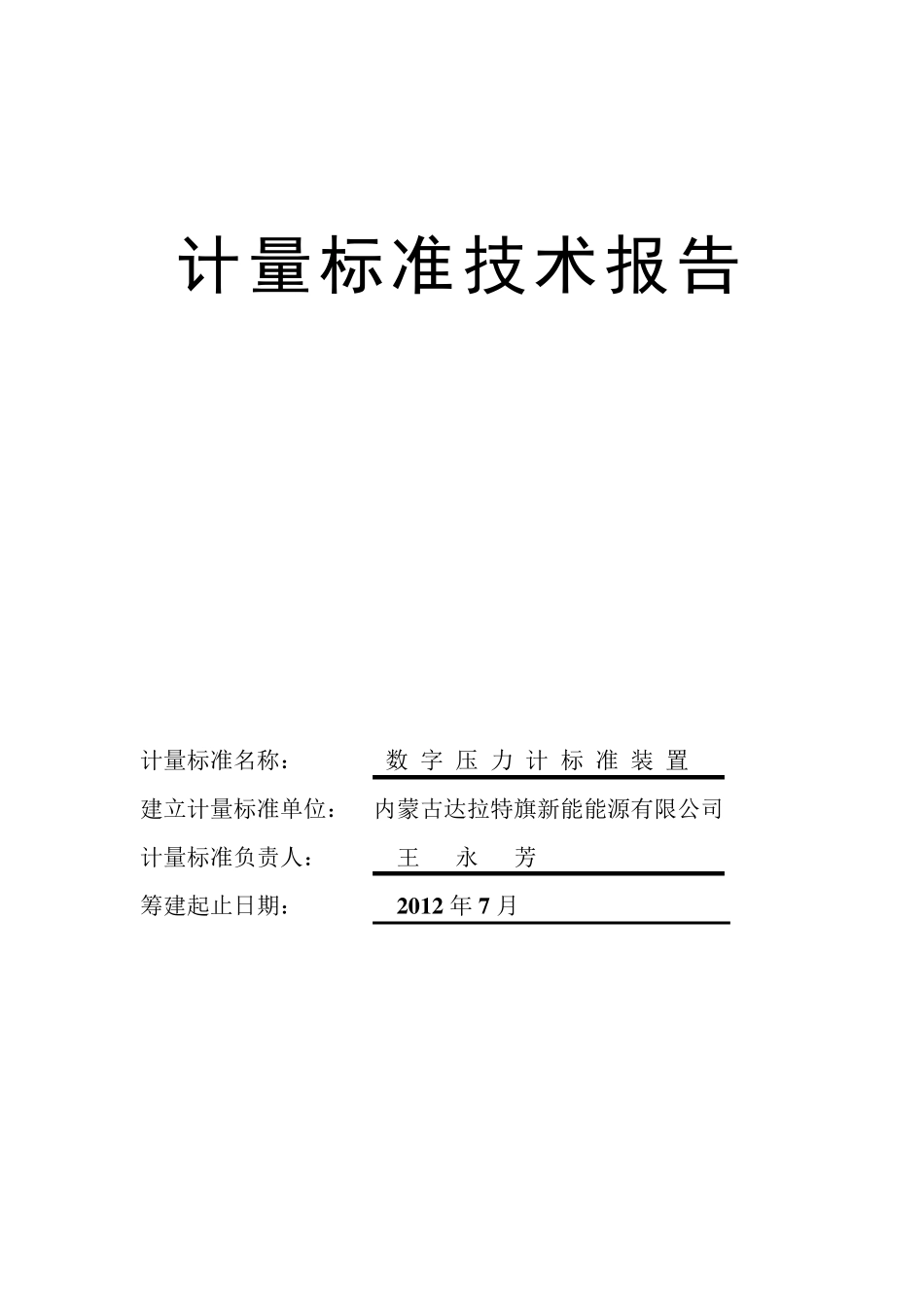

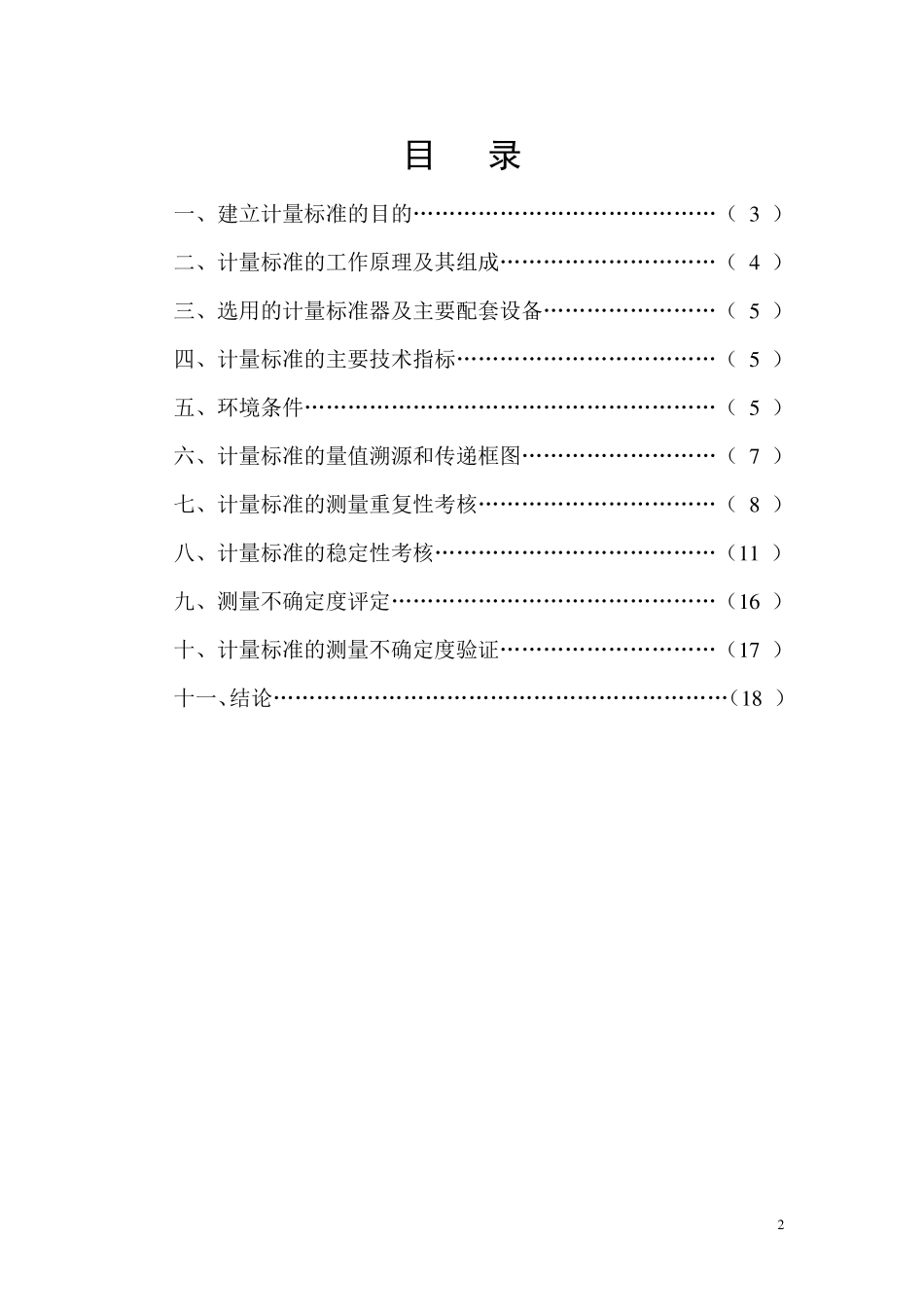

计量标准技术报告 计量标准名称: 数 字 压 力 计 标 准 装 置 建立计量标准单位: 内蒙古达拉特旗新能能源有限公司 计量标准负责人: 王 永 芳 筹建起止日期: 2 0 1 2 年 7 月 1 说 明 1、申请建立计量标准应填写《计量标准技术报告》。计量标准合格后由申请单位存档。 2、《计量标准技术报告》由计量标准负责人填写。 3、《计量标准技术报告》由计算机打印或墨水笔填写,要求字迹工整清晰。 2 目 录 一、建立计量标准的目的……………………………………( 3 ) 二、计量标准的工作原理及其组成…………………………( 4 ) 三、选用的计量标准器及主要配套设备……………………( 5 ) 四、计量标准的主要技术指标………………………………( 5 ) 五、环境条件…………………………………………………( 5 ) 六、计量标准的量值溯源和传递框图………………………( 7 ) 七、计量标准的测量重复性考核……………………………( 8 ) 八、计量标准的稳定性考核…………………………………(1 1 ) 九、测量不确定度评定………………………………………(1 6 ) 十、计量标准的测量不确定度验证…………………………(1 7 ) 十一、结论………………………………………………………(1 8 ) 3 一, 建立计量标准的目的 新能能源有限公司内设有车间工段五个,其中每个车间的压力和流量(液位)的差压测试点很多。所以为了准确测量,同时也为了及时进行量值传递,确保量值传递的准确可靠,同时也为了提高本单位的计量标准能力,特申请建立此表! 4 二、计量标准的工作原理及其组成 数字压力校验仪标准装置是由主标准器数字压力计、压力发生器、导压管和直流电流表组成。 该标准装置主要用于开展压力变送器、差压变送器的强制检定,根据压力变送器检定规程,压力(差压)变送器检定采用比较法,在整个测量范围内均匀选择不少于 5 个检定点,包括下限和上限点,将数字压力计、被检变送器和压力发生器用导压管连接,使用数字电流表测量变送器输出电流,利用压力发生器缓慢加压至检定点分别读取数字压力计和直流电流表示值,然后进行下一个检定点的示值误差检定,直至上限后,缓慢降压进行下行程的示值误差检定直到下限,根据检定规程计算压力(差压)变送器的示值误差。 5 三、选用的计量标准器及主要配套设备 计量标准器 名称 型号 测量范围 不确定度或准确度...
