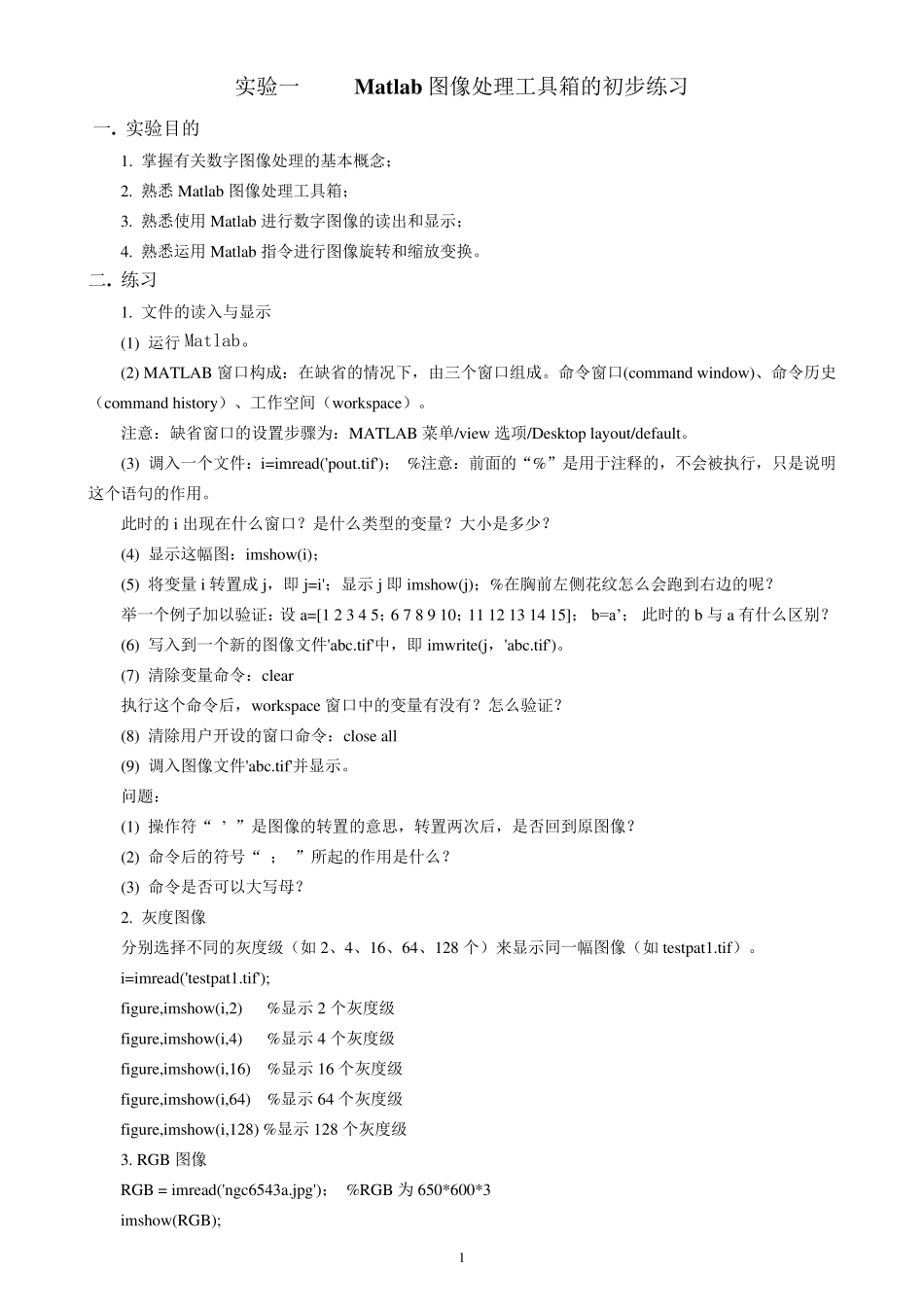

1 实验一 Matlab 图像处理工具箱的初步练习 一. 实验目的 1. 掌握有关数字图像处理的基本概念； 2. 熟悉Matlab 图像处理工具箱； 3. 熟悉使用Matlab 进行数字图像的读出和显示； 4. 熟悉运用Matlab 指令进行图像旋转和缩放变换。 二. 练习 1. 文件的读入与显示 (1) 运行Matlab。 (2) MATLAB 窗口构成：在缺省的情况下，由三个窗口组成。命令窗口(command window)、命令历史（command history）、工作空间（workspace）。 注意：缺省窗口的设置步骤为：MATLAB 菜单/view 选项/Desktop layout/default。 (3) 调入一个文件：i=imread('pout.tif')； %注意：前面的“%”是用于注释的，不会被执行，只是说明这个语句的作用。 此时的i 出现在什么窗口？是什么类型的变量？大小是多少？ (4) 显示这幅图：imshow(i)； (5) 将变量 i 转置成j，即 j=i'；显示j 即 imshow(j)；%在胸前左侧花纹怎么会跑到右边的呢？ 举一个例子加以验证：设a=[1 2 3 4 5；6 7 8 9 10；11 12 13 14 15]； b=a’； 此时的b 与a 有什么区别？ (6) 写入到一个新的图像文件'abc.tif'中，即 imwrite(j，'abc.tif')。 (7) 清除变量命令：clear 执行这个命令后，workspace 窗口中的变量有没有？怎么验证？ (8) 清除用户开设的窗口命令：close all (9) 调入图像文件'abc.tif'并显示。 问题： (1) 操作符“ ’ ”是图像的转置的意思，转置两次后，是否回到原图像？ (2) 命令后的符号“ ； ”所起的作用是什么？ (3) 命令是否可以大写母？ 2. 灰度图像 分别选择不同的灰度级（如 2、4、16、64、128 个）来显示同一幅图像（如 testpat1.tif）。 i=imread('testpat1.tif'); figure,imshow(i,2) %显示2 个灰度级 figure,imshow(i,4) %显示4 个灰度级 figure,imshow(i,16) %显示16 个灰度级 figure,imshow(i,64) %显示64 个灰度级 figure,imshow(i,128) %显示128 个灰度级 3. RGB 图像 RGB = imread('ngc6543a.jpg')； %RGB 为650*600*3 imshow(RGB); 2 将这一图写入到abc.jpg 文件中去，并用“画图”进行编辑。使用菜单“图像”/“属性”，将此图的尺寸改为 300*300，其效果如何？ 问题： (1) 将一幅图像改变它的尺寸时，其分辨率是不改变？(使用windows 的“图画”工具) (2) 如何使用“画图”中的拉伸功能，实现图像的缩小？ (3) 2006 年，市场上 100 ...
