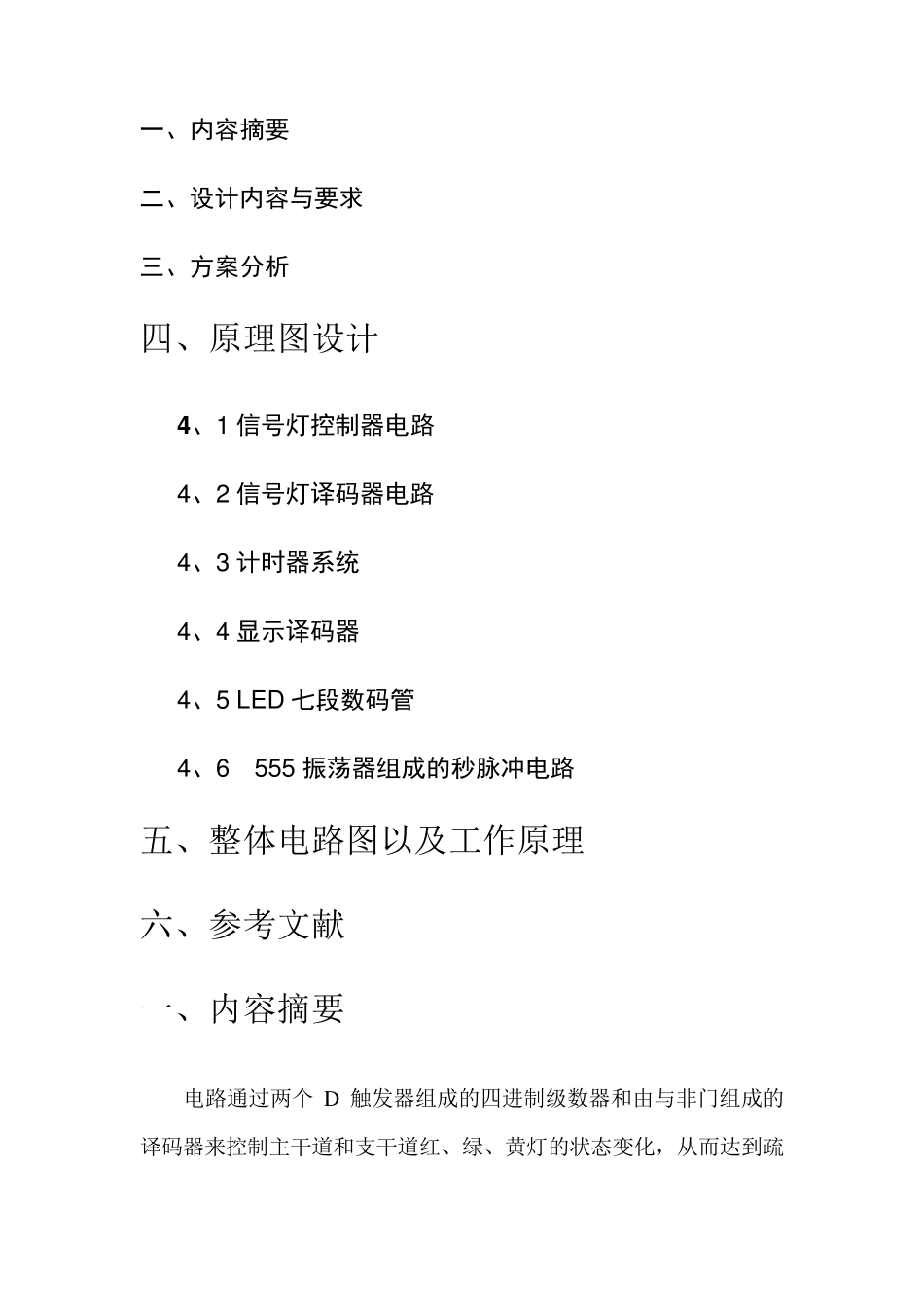

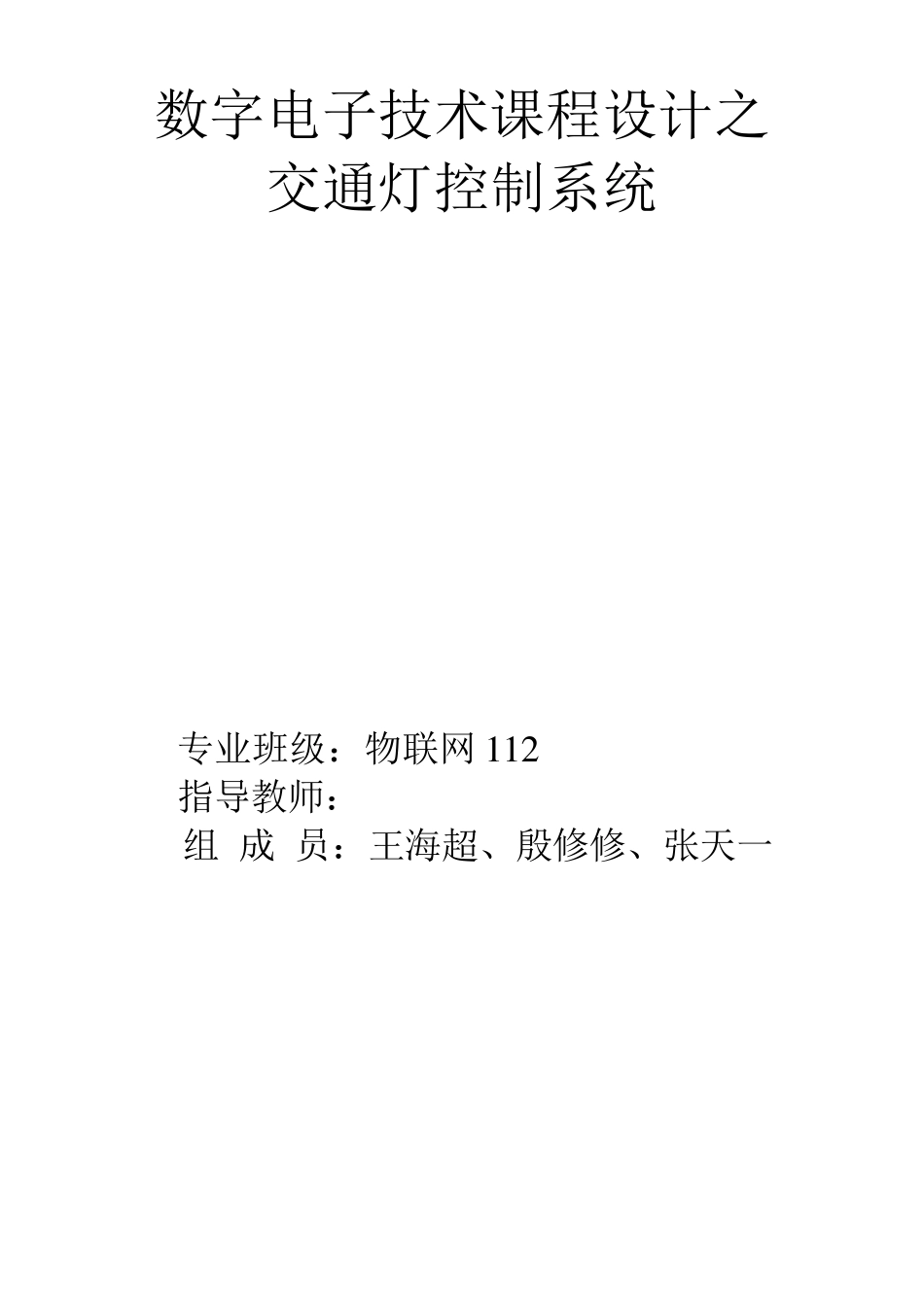

数字电子技术课程设计之交通灯控制系统 专业班级：物联网1 1 2 指导教师：*** 组 成 员：王海超、殷修修、张天一 一、内容摘要 二、设计内容与要求 三、方案分析 四、原理图设计 4 、1 信号灯控制器电路 4、2 信号灯译码器电路 4、3 计时器系统 4、4 显示译码器 4、5 LED 七段数码管 4、6 555 振荡器组成的秒脉冲电路 五、整体电路图以及工作原理 六、参考文献 一、内容摘要 电路通过两个 D 触发器组成的四进制级数器和由与非门组成的译码器来控制主干道和支干道红、绿、黄灯的状态变化，从而达到疏通车辆安全顺利通过十字路口，有555 计时和电容电阻组成的秒脉冲发生器，计时器由两个74LS190 计数器构成，分别用于计时的十位和个位，显示译码器把74LS190 输出的BCD 码译成七位二进制代码通过七段数码管显示出相应的十进制数。 二、设计内容与要求 为了确保在十字路口车辆安全顺利的通过，在交叉路口设置红、绿、黄三种信号灯，红灯亮时禁止通行，绿灯亮时允许通行，黄灯亮时给行驶中的车辆有时间停靠在禁行线外。 任务和要求： 1、 在主干道和支干道之间交替放行，主干道每次放行 50 秒，支干道每次放行 40 秒。 2、每次绿灯亮变红时，黄灯先亮 4 秒，而原红灯不变。 3、用十进制数显示放行与等待时间。 三、方案分析 方案一、用数电电子技术来实现交通灯的控制 1、交通灯控制系统原理框图如图 1-1 所示 主要由控制器、定时器、译码器和秒脉冲信号发生器等部分组成，秒脉冲发生器是系统中定时器和控制器的标准时钟信号源，译码器输出两组信号灯的控制信号，经驱动电路驱动信号灯工作，控制器是系统 的主 要 成分，由它 控 制定 时器和译码器工 作 。 图1-1 系统的原理框图 （1）图中主干道绿灯亮，支干道红灯亮。表示主干道上的车辆允许通行，支干道禁止通行。绿灯亮足规定的时间隔时，控制器发出状态信号，转到下一工作状态。 （2）主干道黄灯亮，支干道红灯亮。表示主干道上未过停车线的车辆停止通行，已过停车线的车辆继续通行，支干道禁止通行。黄灯亮足规定时间间隔时，控制器发出状态转换信号T，转到下一工作状态。 （3）主干道红灯亮，支干道黄灯亮。表示主干道禁止通行，支干道上的车辆允许通行，绿灯亮足规定的时间间隔时，控制器发出状态转换信号，转到下一工作状态。 （4）主干道红灯亮，支干道黄灯亮。表示主干道禁止通行，支干道上未过停车线的车辆停止通行，...
