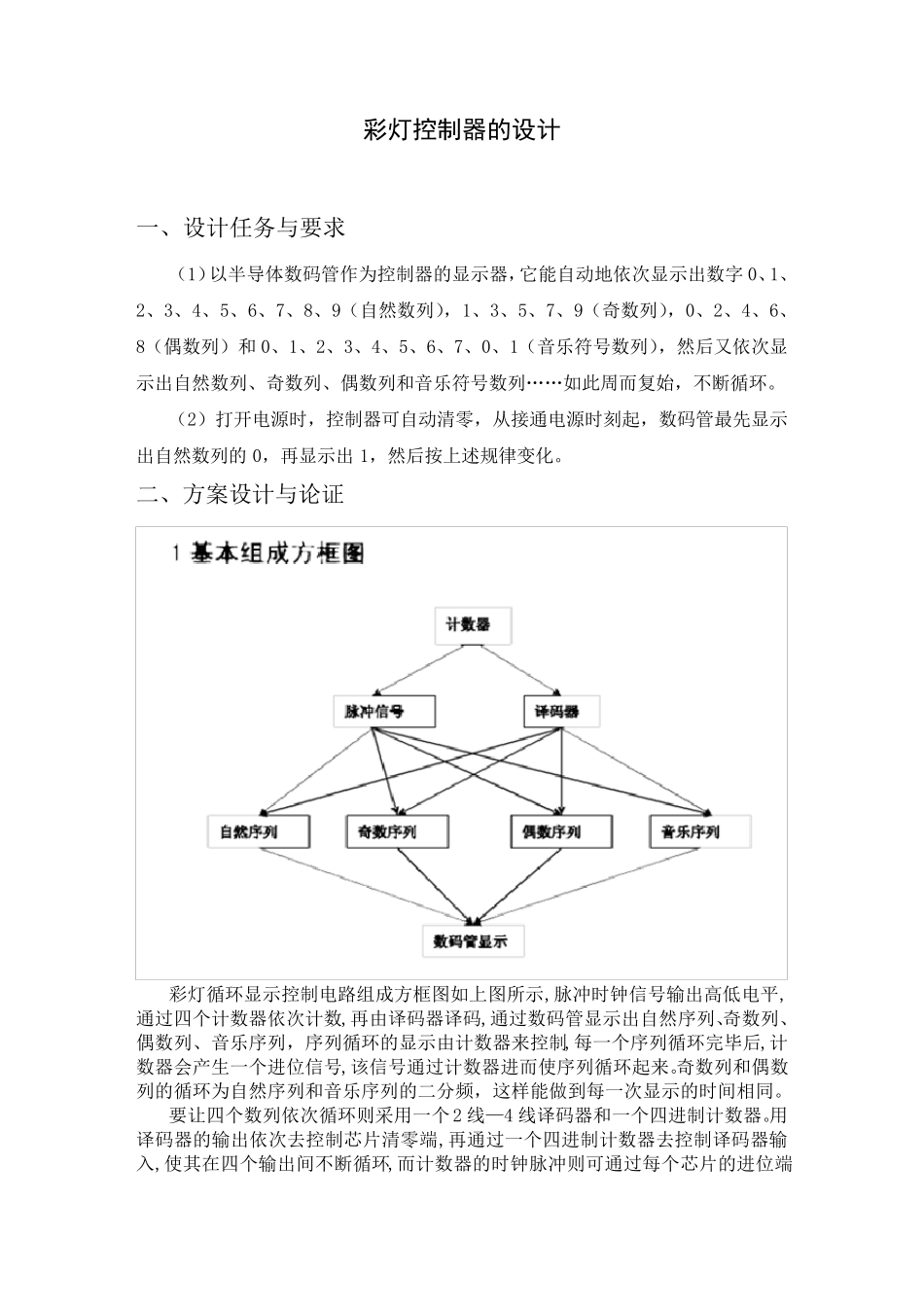

彩灯控制器的设计 一 、 设 计 任 务 与 要 求 （ 1） 以 半 导 体 数 码 管 作 为 控 制 器 的 显 示 器 ，它 能 自 动 地 依 次 显 示 出 数 字 0、 1、2、 3、 4、 5、 6、 7、 8、 9（ 自 然 数 列 ）， 1、 3、 5、 7、 9（ 奇 数 列 ）， 0、 2、 4、 6、8（ 偶 数 列 ） 和 0、 1、 2、 3、 4、 5、 6、 7、 0、 1（ 音 乐 符 号 数 列 ）， 然 后 又 依 次 显示 出 自 然 数 列 、 奇 数 列 、 偶 数 列 和 音 乐 符 号 数 列 … … 如 此 周 而 复 始 ， 不 断 循 环 。 （ 2） 打 开 电 源 时 ， 控 制 器 可 自 动 清 零 ， 从 接 通 电 源 时 刻 起 ， 数 码 管 最 先 显 示出 自 然 数 列 的 0， 再 显 示 出 1， 然 后 按 上 述 规 律 变 化 。 二 、 方 案 设 计 与 论 证 彩 灯 循 环 显 示 控 制 电 路 组 成 方 框 图 如 上 图 所 示 ,脉 冲 时 钟 信 号 输 出 高 低 电 平 ,通 过 四 个 计 数 器 依 次 计 数 ,再 由 译 码 器 译 码 ,通 过 数 码 管 显 示 出 自 然 序 列 、奇 数 列 、偶 数 列 、 音 乐 序 列 ， 序 列 循 环 的 显 示 由 计 数 器 来 控 制 ,每 一 个 序 列 循 环 完 毕 后 ,计数 器 会 产 生 一 个 进 位 信 号 ,该 信 号 通 过 计 数 器 进 而 使 序 列 循 环 起 来 。奇 数 列 和 偶 数列 的 循 环 为 自 然 序 列 和 音 乐 序 列 的 二 分 频 ， 这 样 能 做 到 每 一 次 显 示 的 时 间 相 同。 要 让四 个 数 列 依 次 循 环 则采用一 个 2 线—4 线译 码 器 和 一 个 四 进 制 计 数 器 。用译 码 器 的 输 出 依 次 去控 制 芯片清 零 端,再 通 过 一 个 四 进 制 计 数 器 去控 制 译 码 器 输入,使 其在四 个 输 出 间 不 断 循 环 ,而 计 数 器 的 时 钟 脉 冲 则可 通 过 每 个 芯片的 进 位 端 经过一四输入或门输出来控制。电路如图 这个部分主要用到的芯片是 74HC390 计数器和 74HC139 译码管,他们的功能表和引脚图...
