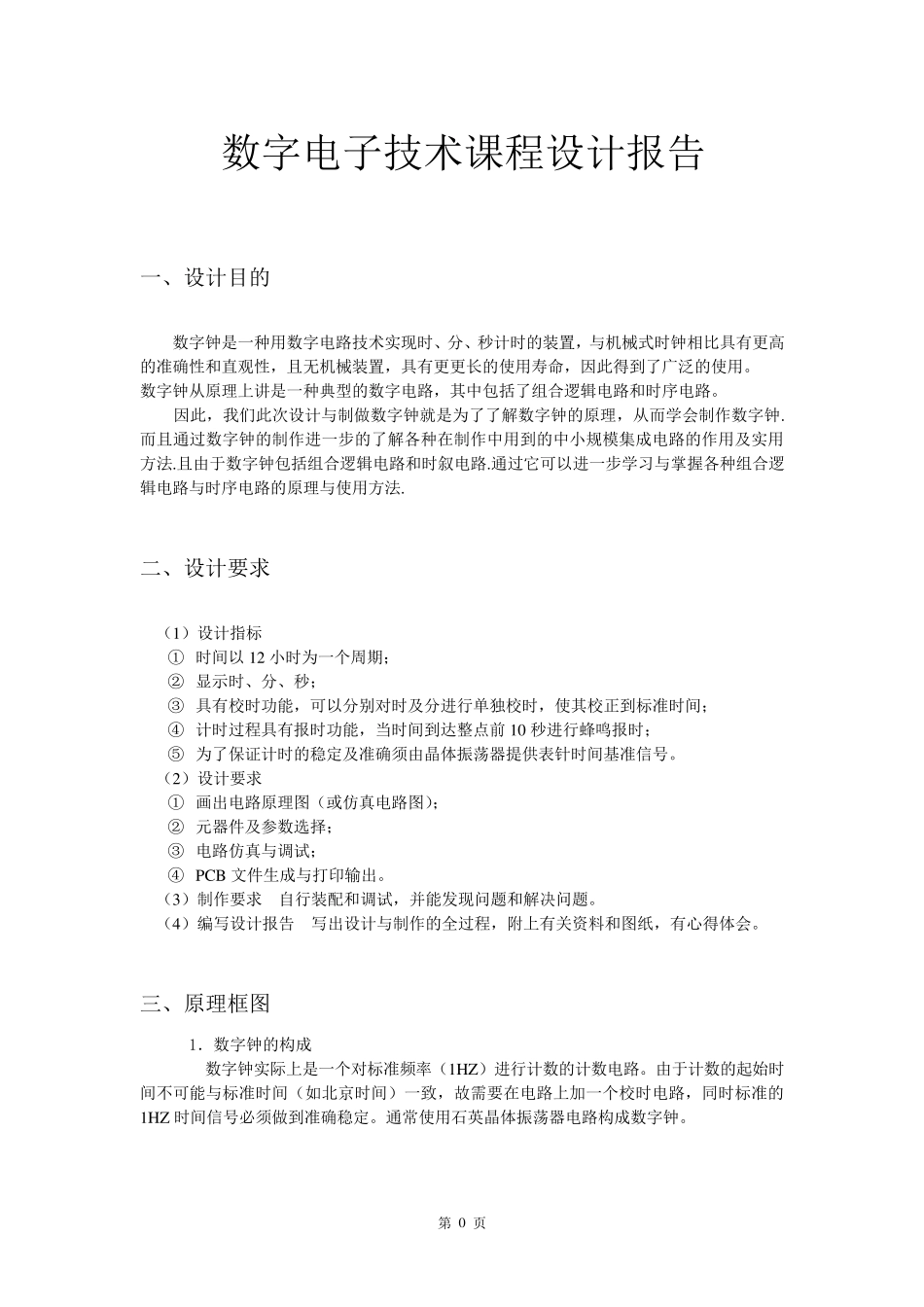

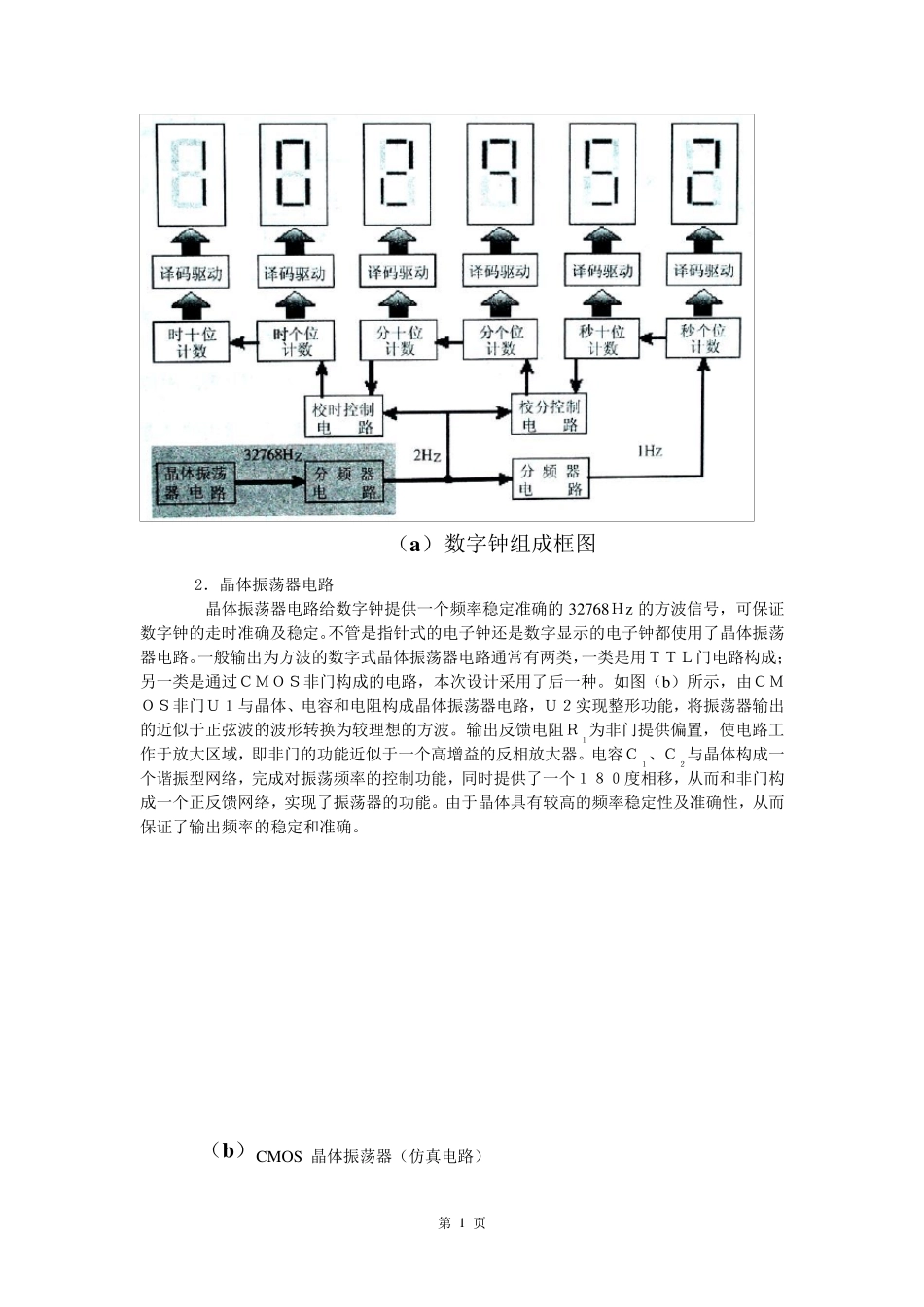

第 页 0 数字电子技术课程设计报告 一、设计目的 数字钟是一种用数字电路技术实现时、分、秒计时的装置，与机械式时钟相比具有更高的准确性和直观性，且无机械装置，具有更更长的使用寿命，因此得到了广泛的使用。 数字钟从原理上讲是一种典型的数字电路，其中包括了组合逻辑电路和时序电路。 因此，我们此次设计与制做数字钟就是为了了解数字钟的原理，从而学会制作数字钟.而且通过数字钟的制作进一步的了解各种在制作中用到的中小规模集成电路的作用及实用方法.且由于数字钟包括组合逻辑电路和时叙电路.通过它可以进一步学习与掌握各种组合逻辑电路与时序电路的原理与使用方法. 二、设计要求 （1）设计指标 ① 时间以12 小时为一个周期； ② 显示时、分、秒； ③ 具有校时功能，可以分别对时及分进行单独校时，使其校正到标准时间； ④ 计时过程具有报时功能，当时间到达整点前10 秒进行蜂鸣报时； ⑤ 为了保证计时的稳定及准确须由晶体振荡器提供表针 时间基 准信 号 。 （2）设计要求 ① 画 出 电路原理图 （或 仿 真 电路图 ）； ② 元 器件 及参 数选 择 ； ③ 电路仿 真 与调 试 ； ④ PCB 文 件 生 成与打 印 输 出 。 （3）制作要求 自 行装配 和调 试 ，并 能发 现问 题 和解决 问 题 。 （4）编 写 设计报告 写 出 设计与制作的全 过程，附 上有关 资 料 和图 纸 ，有心 得体会。 三 、原理框 图 1． 数字钟的构 成 数字钟实际 上是一个对标准频 率 （1HZ）进行计数的计数电路。由于计数的起 始 时间不 可能与标准时间（如 北 京 时间）一致 ，故 需 要在电路上加 一个校时电路，同 时标准的1HZ 时间信 号 必 须做到准确稳定。通常 使用石 英 晶体振荡器电路构 成数字钟。 第 页 1 （a） 数字钟组成框图 2．晶体振荡器电路 晶体振荡器电路给数字钟提供一个频率稳定准确的32768Ｈz 的方波信号，可保证数字钟的走时准确及稳定。不管是指针式的电子钟还是数字显示的电子钟都使用了晶体振荡器电路。一般输出为方波的数字式晶体振荡器电路通常有两类，一类是用ＴＴＬ门电路构成；另一类是通过ＣＭＯＳ非门构成的电路，本次设计采用了后一种。如图（b）所示，由ＣＭＯＳ非门Ｕ１与晶体、电容和电阻构成晶体振荡器电路，Ｕ２实现整形功能，将振荡器输出的近似于正弦波的波形转换为较理想的方波。输出反馈电阻Ｒ１...
