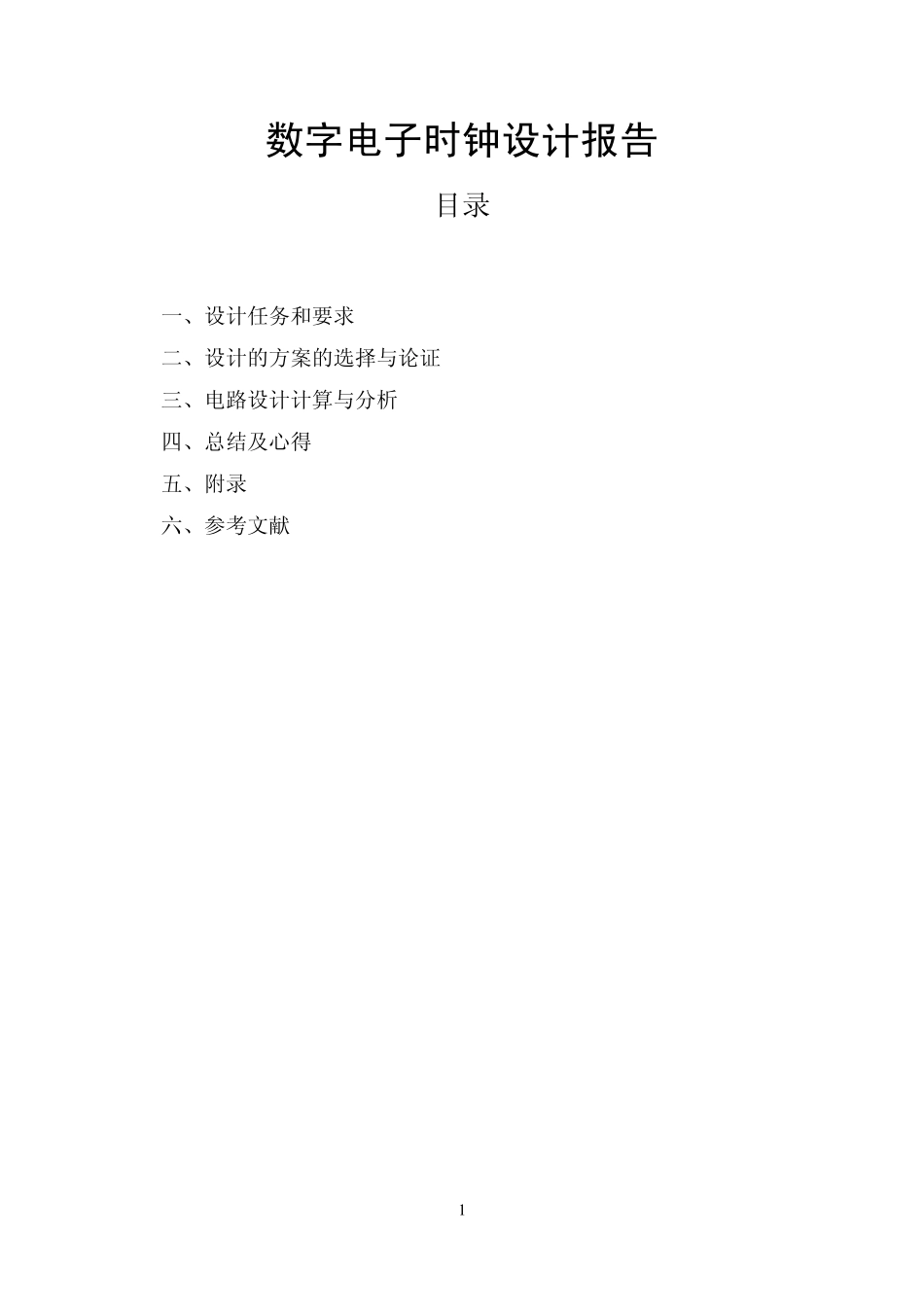

1 数字电子时钟设计报告 目录 一、设计任务和要求 二、设计的方案的选择与论证 三、电路设计计算与分析 四、总结及心得 五、附录 六、参考文献 2 一、 设计任务和要求 （一）设计任务 （1） 时钟显示功能，能够以十进制显示“时”、“分”、“秒”。 （2） 具有校准“时”、“分”的功能。 （3） 整点自动报时：在整点时自动发出鸣叫声并有指示灯闪烁。 （4） 闹钟功能：可按设定的时间报时。 （二）设计要求 （1）用 Multisim画出整个系统电路图，并列出所需器件清单。 （2）调试振荡电路，用 Multisim提供的示波器观察其输出波形是否复合要求。 （3）实现整个数字电子钟电路各项任务的正常工作。 二、 设计的方案的选择与论证 钟表的数字化给人们生产生活带来了极大的方便，而且大大地扩展了钟表原先的报时功能。诸如，定时报警、按时自动打铃、时间程序自动控制等，这些，都是以钟表数字化为基础的。本次所要设计的数字电子表可以满足使用者的一些特殊要求，输出方式灵活，如可以随意设置时、分、秒的输出，定点报时。由于集成电路技术的发展，特别是MOS集成电路技术的发展，使数字电子钟具有体积小、耗电省、计时准确、性能稳定、维护方便等优点。 此次设计的数字时钟电子电路分为以下 6个部分：（1）振荡电路（2）时间计数电路（3）显示电路（4）校时电路（5）整点报时电路（6）闹钟功能电路。 数字时钟实际上是一个对标准频率（1HZ）进行计数的计数电路，因此，时间计数电路是一个由计数器组成的时序逻辑电路。 3 用555定时器构成的多谐振荡器作为秒脉冲信号源，控制秒个位的信号输入，整点报时信号输入和闹钟报时信号输入，是整个电路唯一的脉冲信号源。将计数器与显示器相连接，可以将输入的二进制数翻译成可以直读的十进制数字并显示出来，显示管与计数器之间由译码器相接，作为译码驱动。 由于计数的起始时间不可能与标准时间（如北京时间）完全一致，异或计数过程中可能出现误差，固需要在电路中添加校时电路，以保证可以随时对时间进行校正。整点自动报时电路，可以使时钟在临近整点的时刻鸣叫提醒，并有指示灯闪烁。闹钟电路是该电路的附加部分，可以实现时钟在设定时刻鸣叫报时，并有指示灯闪烁，增加了时钟的功能。 三、 电路设计计算与分析 （1）振荡电路 多谐振荡器是一种能产生矩形波的自激振荡器，也称矩形波发生器。“多谐”指矩形波中除了基波成分外，还含有丰富的高次谐波成分。多谐...
