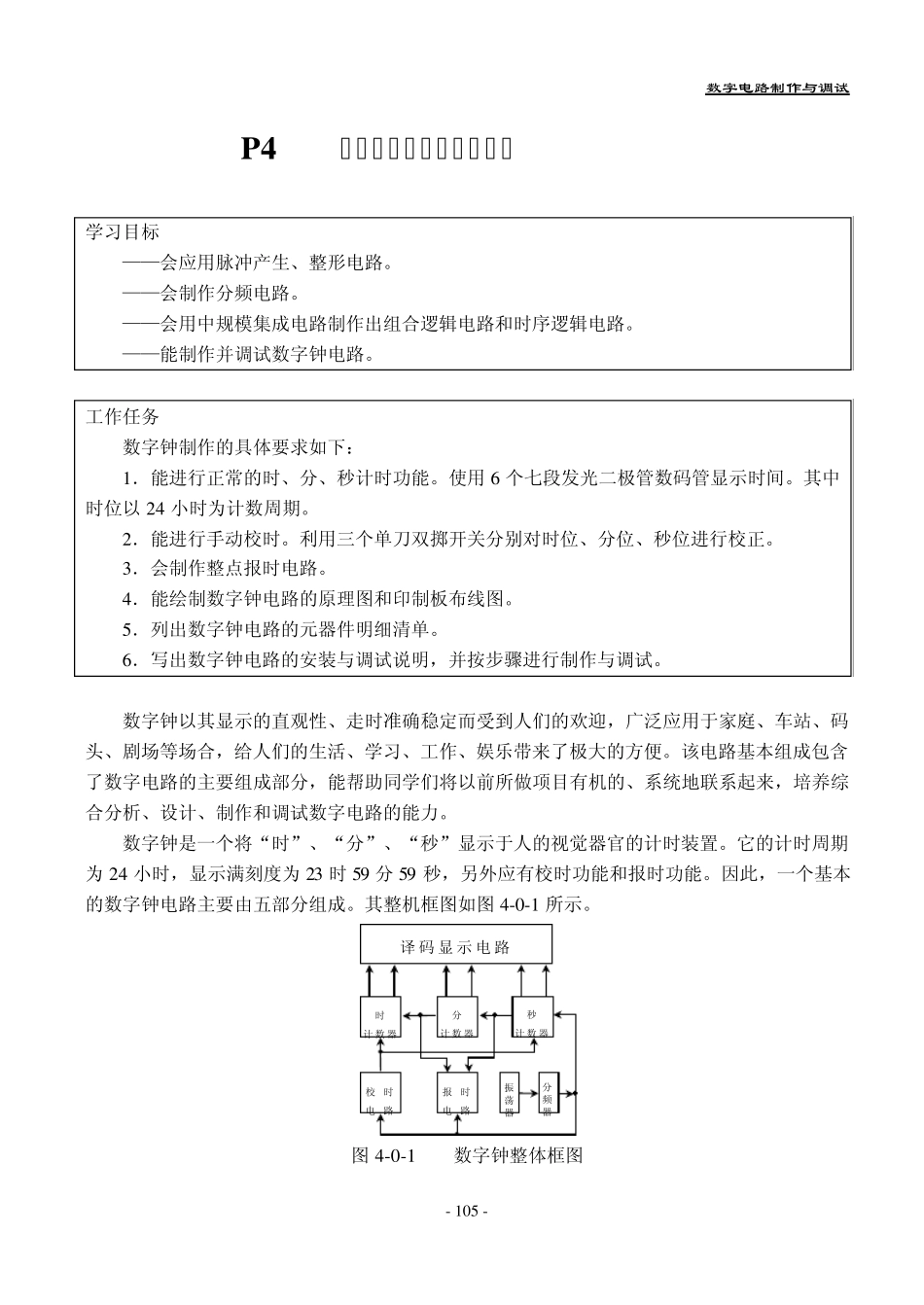

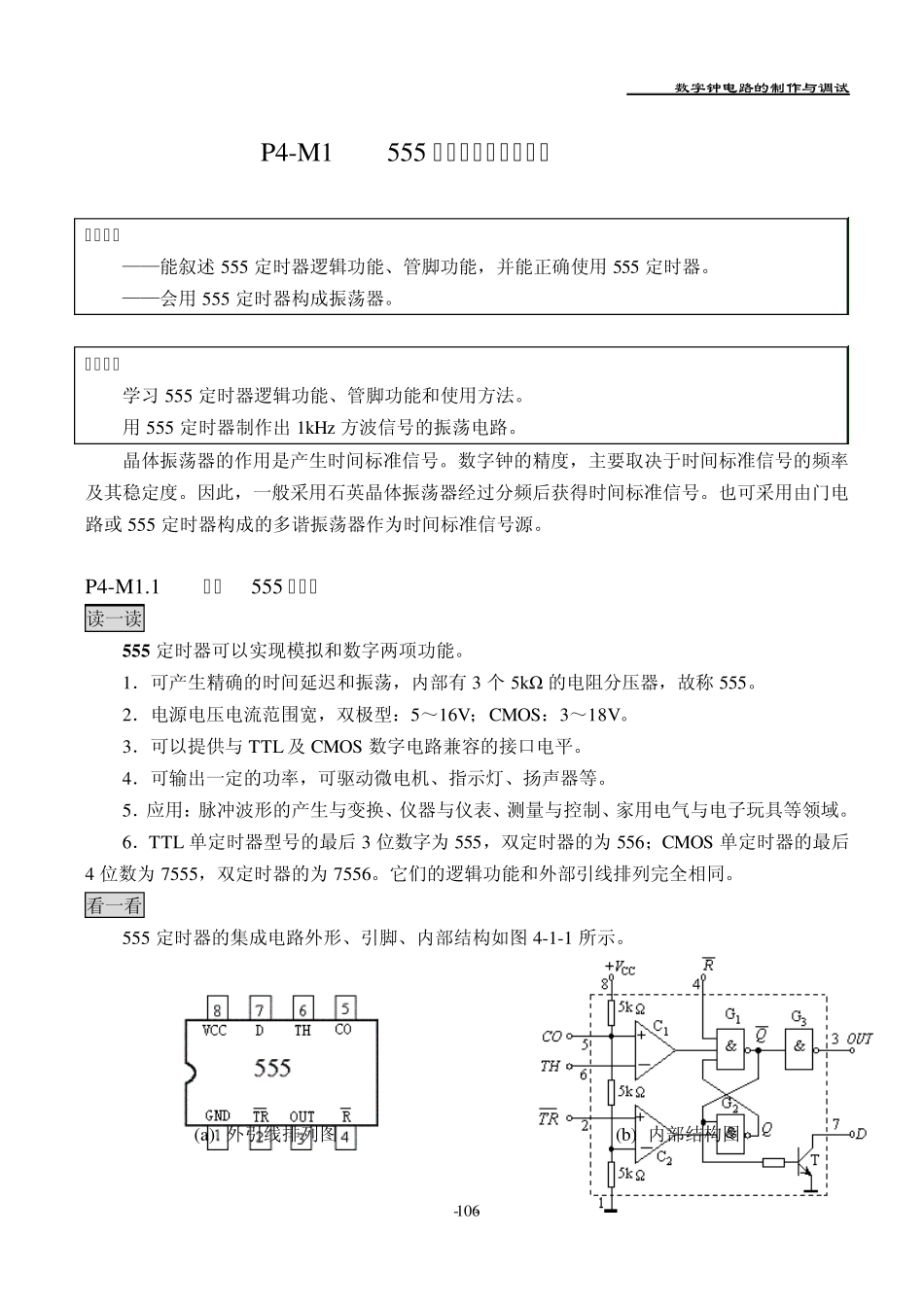

数字电路制作与调试 - 1 0 5 - P4 数字钟电路的制作与调试 学习目标 ——会应用脉冲产生、整形电路。 ——会制作分频电路。 ——会用中规模集成电路制作出组合逻辑电路和时序逻辑电路。 ——能制作并调试数字钟电路。 工作任务 数字钟制作的具体要求如下: 1 .能进行正常的时、分、秒计时功能。使用 6 个七段发光二极管数码管显示时间。其中时位以 2 4 小时为计数周期。 2 .能进行手动校时。利用三个单刀双掷开关分别对时位、分位、秒位进行校正。 3 .会制作整点报时电路。 4 .能绘制数字钟电路的原理图和印制板布线图。 5 .列出数字钟电路的元器件明细清单。 6 .写出数字钟电路的安装与调试说明,并按步骤进行制作与调试。 数字钟以其显示的直观性、走时准确稳定而受到人们的欢迎,广泛应用于家庭、车站、码头、剧场等场合,给人们的生活、学习、工作、娱乐带来了极大的方便。该电路基本组成包含了数字电路的主要组成部分,能帮助同学们将以前所做项目有机的、系统地联系起来,培养综合分析、设计、制作和调试数字电路的能力。 数字钟是一个将“时”、“分”、“秒”显示于人的视觉器官的计时装置。它的计时周期为 2 4 小时,显示满刻度为 23 时 59 分 59 秒,另外应有校时功能和报时功能。因此,一个基本的数字钟电路主要由五部分组成。其整机框图如图 4 -0 -1 所示。 译 码 显 示 电 路 时 计 数 器 分 计 数 器 秒 计 数 器 校 时 电 路 报 时 电 路 振 荡 器 分 频 器 图 4 -0 -1 数字钟整体框图 P4 数字钟电路的制作与调试 - - 106 P4-M1 555 定时器组成的振荡器 学习目标 ——能叙述 555 定时器逻辑功能、管脚功能,并能正确使用 555 定时器。 ——会用 555 定时器构成振荡器。 工作任务 学习 555 定时器逻辑功能、管脚功能和使用方法。 用 555 定时器制作出 1kHz 方波信号的振荡电路。 晶体振荡器的作用是产生时间标准信号。数字钟的精度,主要取决于时间标准信号的频率及其稳定度。因此,一般采用石英晶体振荡器经过分频后获得时间标准信号。也可采用由门电路或 555 定时器构成的多谐振荡器作为时间标准信号源。 P4-M1.1 认识555 定时器 读一读 5 5 5 定时器可以实现模拟和数字两项功能。 1.可产生精确的时间延迟和振荡,内部有 3 个 5kΩ 的电阻分压器,故称 555。 2.电源电压电流范围宽,双...
