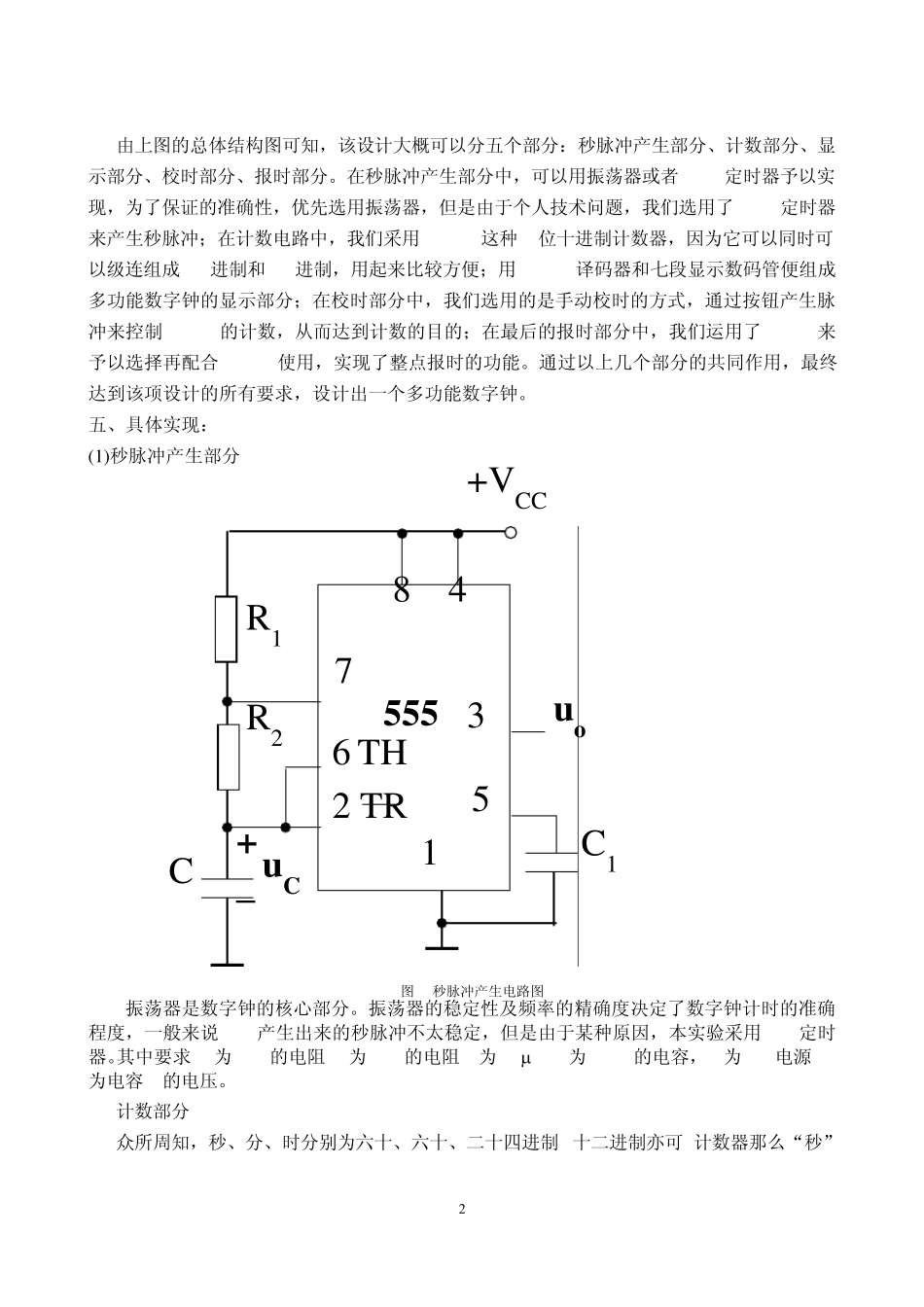

1 电子技术课程设计(数字钟) 一、课程设计题目: 多功能数字钟的电路设计 二、课程设计目的和要求: 设计数字钟的目的: 1、熟悉集成电路的引脚安排和各芯片的逻辑功能及使用方法 2、了解数字电子钟的组成及工作原理 3、熟悉数字电子钟的设计与制作。 设计一个数字电子钟,具体要求: 1、以 24 小时为一个计数周期; 2、 具有“时”、“分”、“秒”数字显示; 3、 数码管显示电路; 4、 用 EW B 或 PROTEUS 画出电路原理图并仿真验证 三、题目分析: 分析设计要求,要实现时钟显示功能,而且分、秒以 60进制,时以 24进制进行数据运算则必须用计数器加以实现;要达到快速校时的目的可以用手动按动按钮产生校时脉冲的形式来完成;对于整点报时则可以用门电路的形式来实现。 四、总体方案: 图 1 总设计结构图 2 由上图的总体结构图可知,该设计大概可以分五个部分:秒脉冲产生部分、计数部分、显示部分、校时部分、报时部分。在秒脉冲产生部分中,可以用振荡器或者 555定时器予以实现,为了保证的准确性,优先选用振荡器,但是由于个人技术问题,我们选用了 555定时器来产生秒脉冲;在计数电路中,我们采用 74160这种 4位十进制计数器,因为它可以同时可以级连组成 60进制和 24进制,用起来比较方便;用 74160译码器和七段显示数码管便组成多功能数字钟的显示部分;在校时部分中,我们选用的是手动校时的方式,通过按钮产生脉冲来控制 74160的计数,从而达到计数的目的;在最后的报时部分中,我们运用了 74160来予以选择再配合 74160使用,实现了整点报时的功能。通过以上几个部分的共同作用,最终达到该项设计的所有要求,设计出一个多功能数字钟。 五、具体实现: (1)秒脉冲产生部分 图 2 秒脉冲产生电路图 振荡器是数字钟的核心部分。振荡器的稳定性及频率的精确度决定了数字钟计时的准确程度,一般来说555产生出来的秒脉冲不太稳定,但是由于某种原因,本实验采用 555定时器。其中要求R1为 68K的电阻R2为 15K的电阻C为 10F.C1为 20PF的电容,Vcc为+5V电源,Uc为电容C的电压。 (2)计数部分 众所周知,秒、分、时分别为六十、六十、二十四进制 (十二进制亦可)计数器那么“秒”8 4 5 6 2 7 3 1 555 +V CC uo R1 R2 C C1 + – uC TR TH 3 和“分”计数器用两块十进制计数器级连来实现,它们的各位为十进制,10位为六进制,这样,符合人们通常计秒数的习惯。“...
