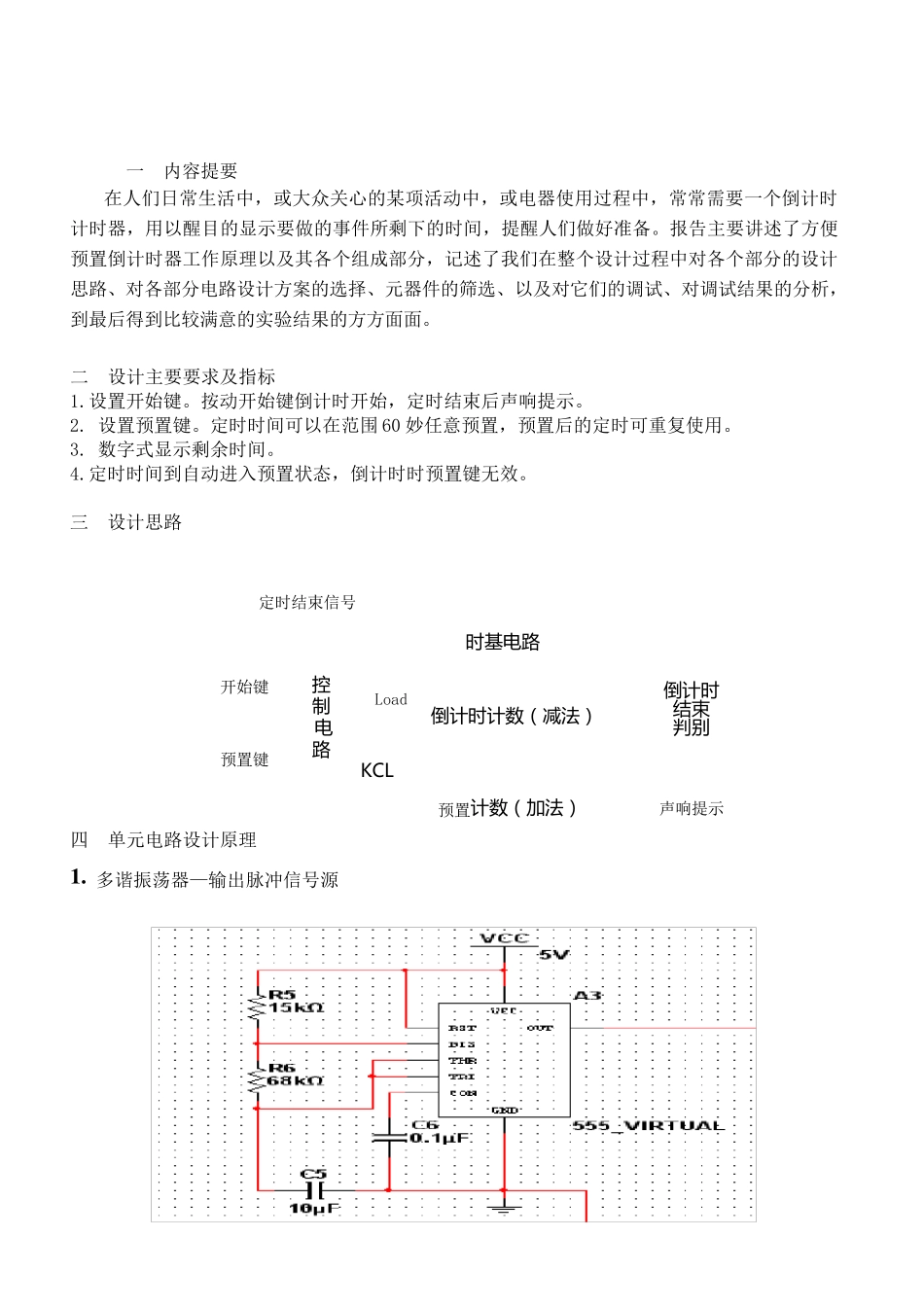

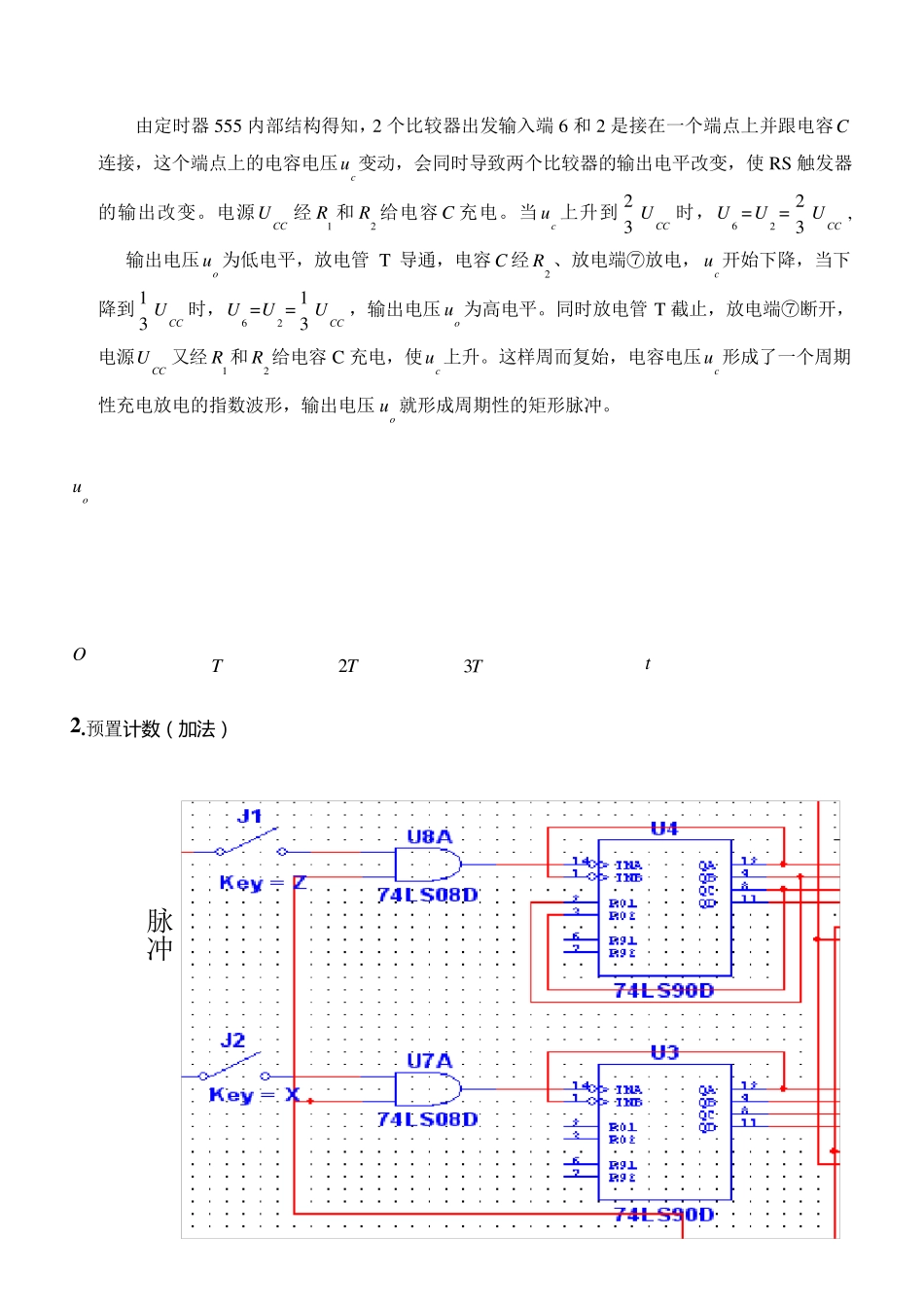

课 程 设 计 报 告 课程设计名称：方便预置的倒计时数显定时器 专业班级： 组长姓名： 组员姓名: 仪 器 学 院 一 内 容 提 要 在 人 们 日 常 生 活 中 ， 或 大 众 关 心 的 某 项 活 动 中 ， 或 电 器 使 用 过 程 中 ， 常 常 需 要 一 个 倒 计 时计 时 器 ， 用 以 醒 目 的 显 示 要 做 的 事 件 所 剩 下 的 时 间 ， 提 醒 人 们 做 好 准 备 。 报 告 主 要 讲 述 了 方 便预 置 倒 计 时 器 工 作 原 理 以 及 其 各 个 组 成 部 分 ， 记 述 了 我 们 在 整 个 设 计 过 程 中 对 各 个 部 分 的 设 计思 路 、 对 各 部 分 电 路 设 计 方 案 的 选 择 、 元 器 件 的 筛 选 、 以 及 对 它 们 的 调 试 、 对 调 试 结 果 的 分 析 ，到 最 后 得 到 比 较 满 意 的 实 验 结 果 的 方 方 面 面 。 二 设 计 主 要 要 求 及 指 标 1.设 置 开 始 键 。 按 动 开 始 键 倒 计 时 开 始 ， 定 时 结 束 后 声 响 提 示 。 2. 设 置 预 置 键 。 定 时 时 间 可 以 在 范 围 60 妙 任 意 预 置 ， 预 置 后 的 定 时 可 重 复 使 用 。 3. 数 字 式 显 示 剩 余 时 间 。 4.定 时 时 间 到 自 动 进 入 预 置 状 态， 倒 计 时 时 预 置 键 无效。 三 设 计 思 路 四 单元 电 路 设 计 原 理 1 . 多谐振荡器 —输出脉冲信号源 定 时 结 束 信号 倒计时计数（减法） 预 置 计数（加法） 倒计时结束 判别 声 响 提 示 控 制 电 路 时基电路 开 始 键 预 置 键 Load KCL 由定时器555 内部结构得知，2 个比较器出发输入端6 和2 是接在一个端点上并跟电容C连接，这个端点上的电容电压cu 变动，会同时导致两个比较器的输出电平改变，使RS 触发器的输出改变。电源CCU经1R 和2R 给电容C 充电。当cu 上升到32CCU时，6U =2U = 32CCU, 输出电压ou 为低电平，放电管T 导通，电容C 经2R 、放电端⑦放电，cu 开始下降，当下降到31CCU时，6U =2U = 31CCU，输出电压ou 为高电平。同时放电管T 截止，放电端⑦断开，电源CCU又经1R 和2R 给电容C 充电，使...
