施工图审查管理手册091220(发文版)

施工图审查管理手册091220(发文版)_第1页
1/11

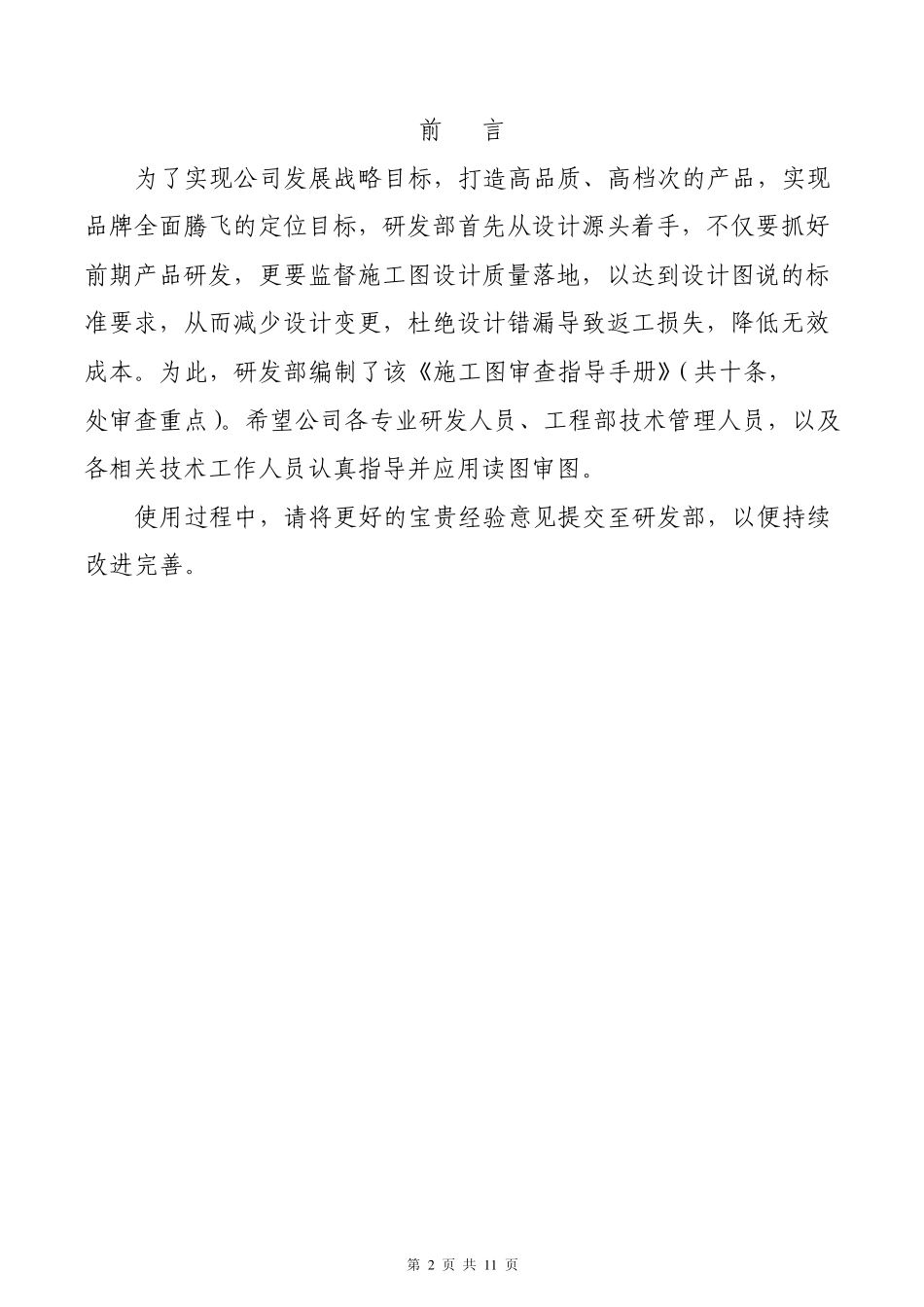

施工图审查管理手册091220(发文版)_第2页
2/11

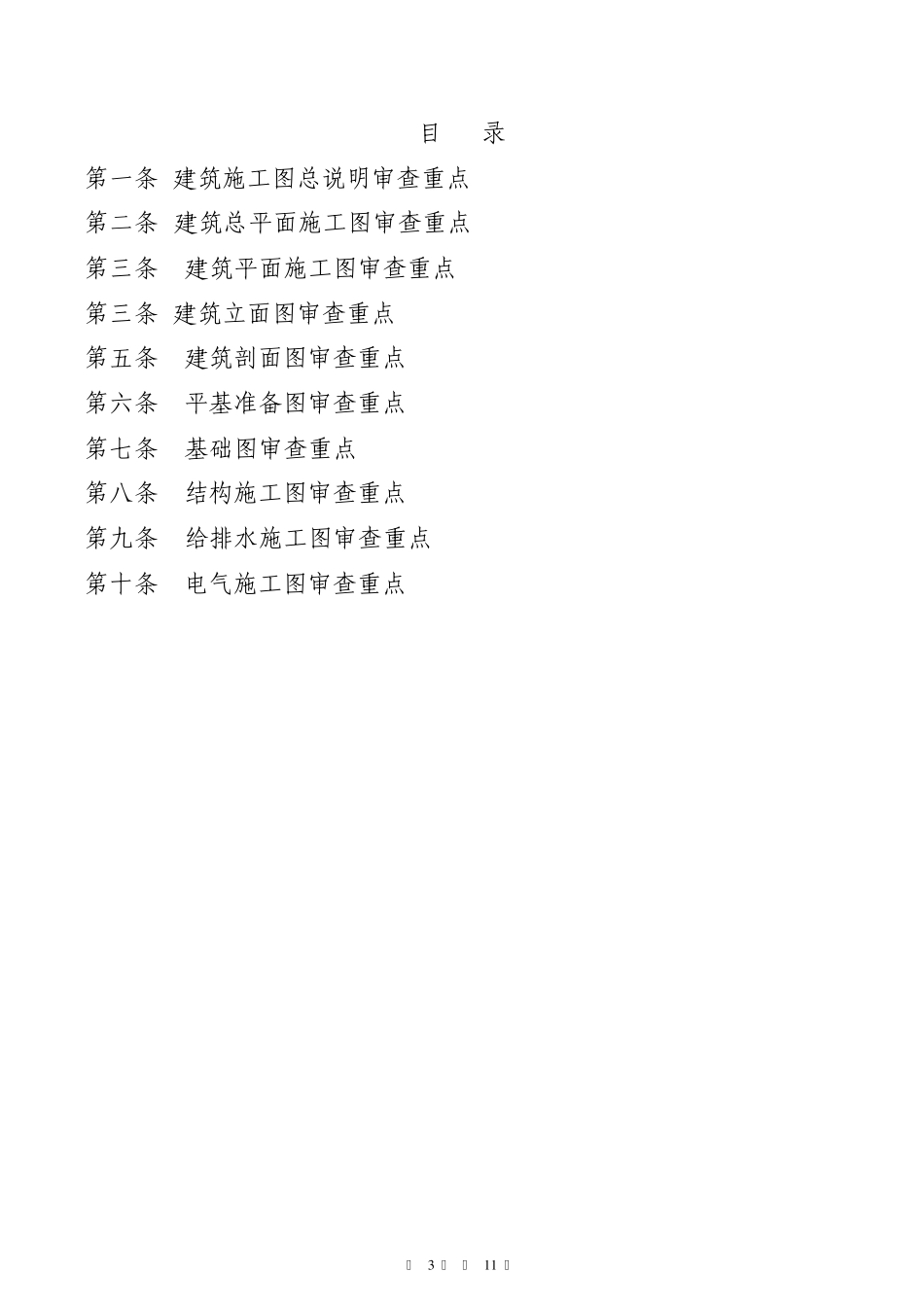

施工图审查管理手册091220(发文版)_第3页
3/11
施工图审查 指导手册 首钢地产重庆公司 (二〇〇九年十一月) 第 2 页 共 1 1 页 前 言 为了实现公司发展战略目标,打造高品质、高档次的产品,实现品牌全面腾飞的定位目标,研发部首先从设计源头着手,不仅要抓好前期产品研发,更要监督施工图设计质量落地,以达到设计图说的标准要求,从而减少设计变更,杜绝设计错漏导致返工损失,降低无效成本。为此,研发部编制了该《施工图审查指导手册》(共十条,131处审查重点)。希望公司各专业研发人员、工程部技术管理人员,以及各相关技术工作人员认真指导并应用读图审图。 使用过程中,请将更好的宝贵经验意见提交至研发部,以便持续改进完善。 第 3 页 共 1 1 页 目 录 第一条 建筑施工图总说明审查重点 第二条 建筑总平面施工图审查重点 第三条 建筑平面施工图审查重点 第三条 建筑立面图审查重点 第五条 建筑剖面图审查重点 第六条 平基准备图审查重点 第七条 基础图审查重点 第八条 结构施工图审查重点 第九条 给排水施工图审查重点 第十条 电气施工图审查重点 第 4 页 共 1 1 页 第一条 建筑施工图总说明审查重点 1、说明中是否表明了采用哪些标准图或通用图集? 2、总说明中±0.000的绝对标高是否与平立剖图一致? 3、地下室选用的防水材料是否抗渗性强,便于操作?质量保障性高?耐久性强? 4、地下室是否表明了防潮层及排水系统的做法? 5、砌体材料选用是否恰当? 6、分户墙及内隔墙厚度是否界定清楚? 7、是否表明了厨卫水湿房间一定高度、地下室、门窗洞口边采用实心砖砌筑或砼浇筑? 8、是否表明墙面开洞、留孔、设套管等具体要求及做法? 9、是否表明了屋面保温、防水建筑构造做法? 10、选用的屋面防水材料是否便于操作、质量可靠、耐久性强? 11、屋面排水位臵设定、排水坡度、坡向是否明确? 12、门窗洞口留设方法及安装工艺标准、质量要求、强制性规范、安全规定等系列技术要求是否表达清楚、全面? 13、室内墙面抹灰级别是否明确? 14、室内墙面是否刷白?是否按照建设方交房标准设计? 15、室内楼板洞口留设有无明确的技术要求?如哪些洞加套管?洞口防水做法是什么? 16、地下室地面、楼层地面做法是否表达清楚?是否按照建设方交房标准设计? 17、阳台、露台、上人屋面、地面建筑做法是否表达清楚?是否按照建设方交房标准设计? 第 5 页 共 1 1 页 18、室内天棚是否刷白或预留吊筋?是否按照建...
