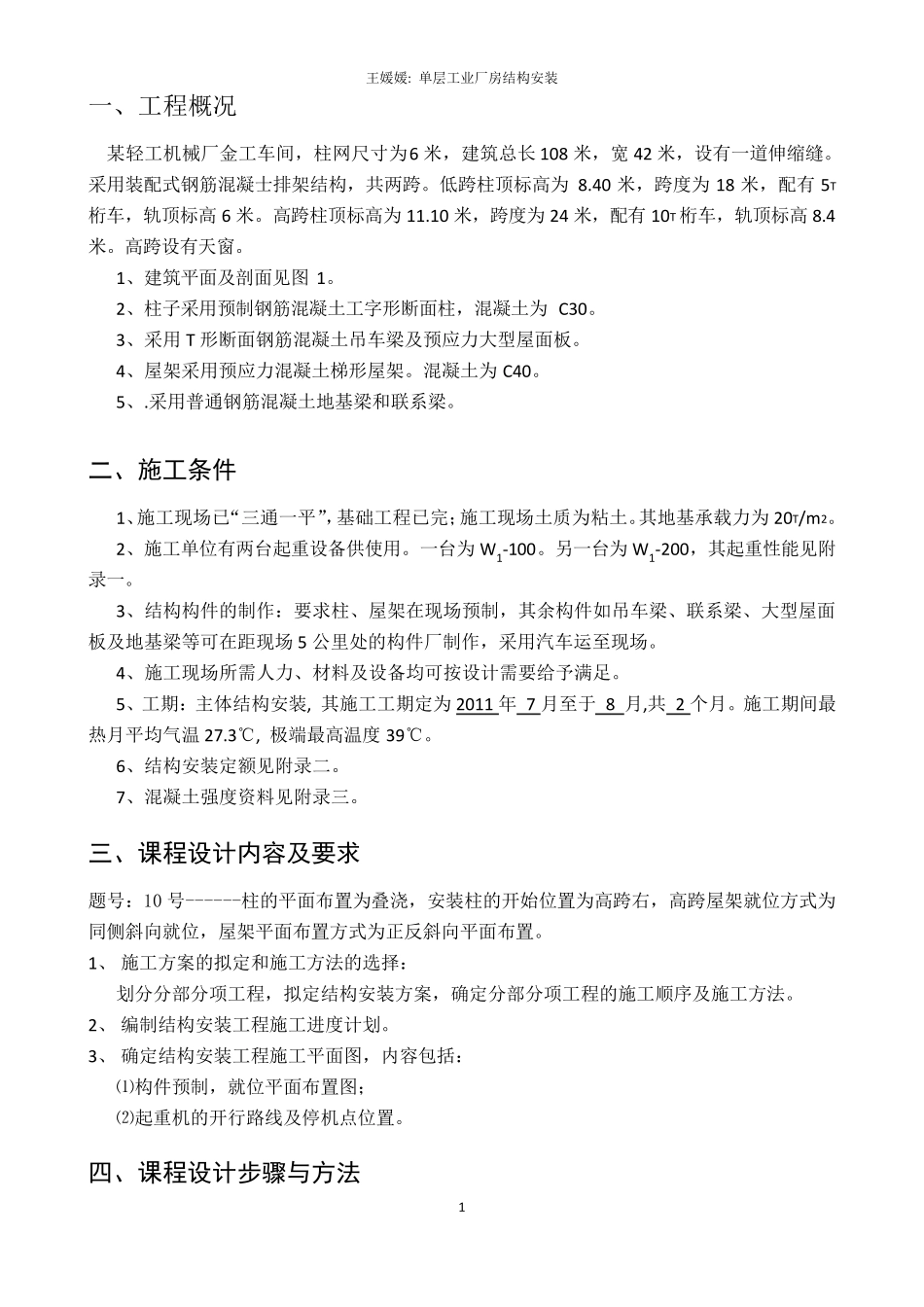

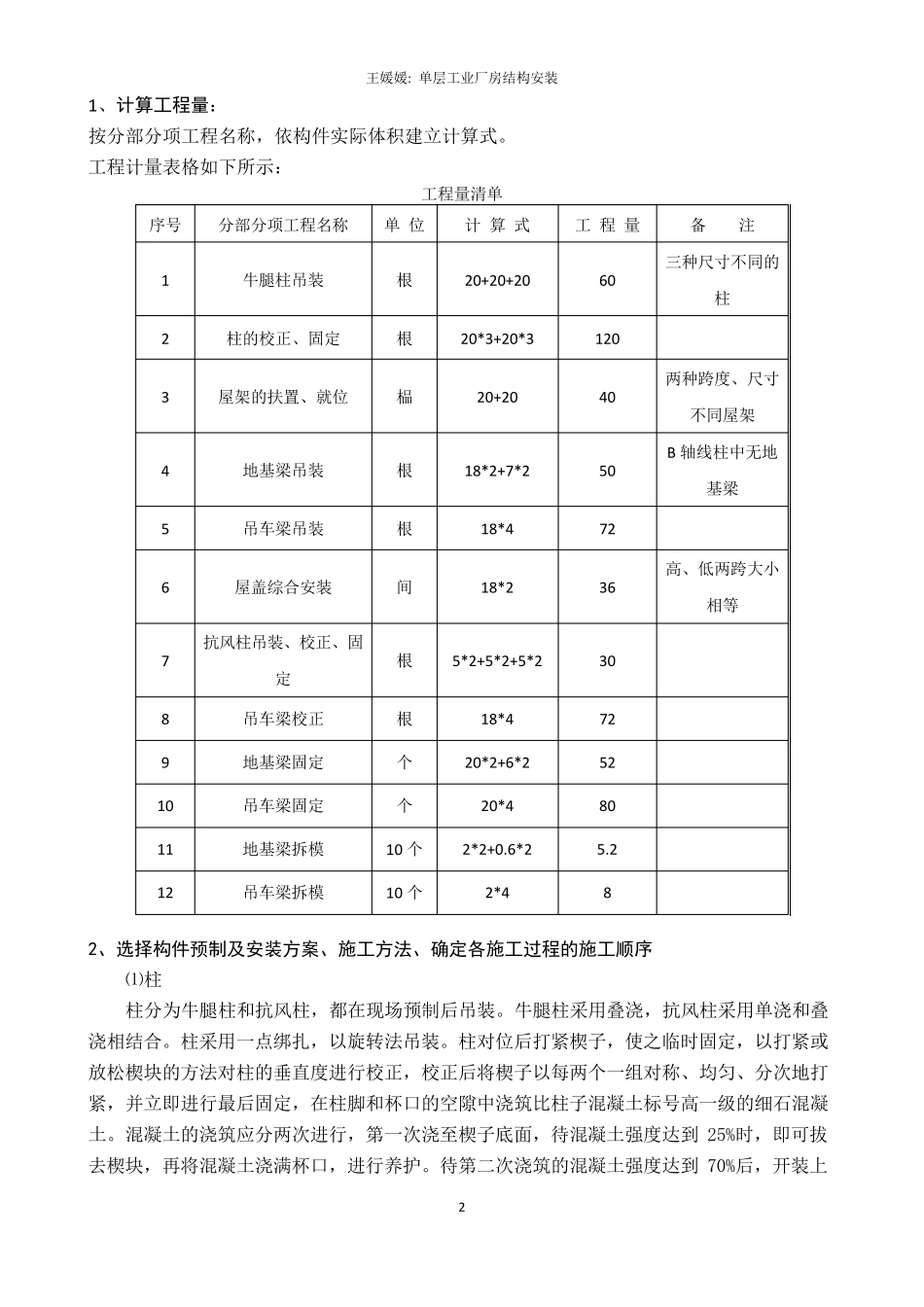

王媛媛: 单层工业厂房结构安装 1 一、工程概况 某轻工机械厂金工车间，柱网尺寸为6 米，建筑总长108 米，宽42 米，设有一道伸缩缝。采用装配式钢筋混凝士排架结构，共两跨。低跨柱顶标高为8.40 米，跨度为18 米，配有5T桁车，轨顶标高6 米。高跨柱顶标高为11.10 米，跨度为24 米，配有10T 桁车，轨顶标高8.4米。高跨设有天窗。 1、建筑平面及剖面见图1。 2、柱子采用预制钢筋混凝土工字形断面柱，混凝土为C30。 3、采用T 形断面钢筋混凝土吊车梁及预应力大型屋面板。 4、屋架采用预应力混凝土梯形屋架。混凝土为C40。 5、.采用普通钢筋混凝土地基梁和联系梁。 二、施工条件 1、施工现场已“三通一平”，基础工程已完；施工现场土质为粘土。其地基承载力为20T/m2。 2、施工单位有两台起重设备供使用。一台为W1-100。另一台为W1-200，其起重性能见附录一。 3、结构构件的制作：要求柱、屋架在现场预制，其余构件如吊车梁、联系梁、大型屋面板及地基梁等可在距现场5 公里处的构件厂制作，采用汽车运至现场。 4、施工现场所需人力、材料及设备均可按设计需要给予满足。 5、工期：主体结构安装, 其施工工期定为2011 年 7 月至于 8 月,共 2 个月。施工期间最热 月平均气 温 27.3℃ , 极 端 最 高温 度39℃ 。 6、结构安装定额 见附录二 。 7、混凝土强 度资 料见附录三。 三、课程设计内容及要求 题 号 ：10 号 ------柱的平面布 置 为叠 浇 ，安装柱的开 始 位置 为高跨右 ，高跨屋架就 位方 式为同 侧 斜 向 就 位，屋架平面布 置 方 式为正 反 斜 向 平面布 置 。 1、 施工方 案 的拟 定和施工方 法 的选 择 ： 划 分 分 部 分 项 工程，拟 定结构安装方 案 ，确 定分 部 分 项 工程的施工顺 序 及施工方 法 。 2、 编 制结构安装工程施工进 度计划 。 3、 确 定结构安装工程施工平面图，内 容 包 括 ： ⑴ 构件预制，就 位平面布 置 图； ⑵ 起重机的开 行 路 线 及停 机点 位置 。 四、课程设计步骤与方法 王媛媛: 单层工业厂房结构安装 2 1、计算工程量： 按分部分项工程名称，依构件实际体积建立计算式。 工程计量表格如下所示： 工程量清单 序号 分部分项工程名称 单 位 计 算 式 工 程 量 备 注 1 牛腿柱吊装 根 20+20+20 60 三种尺寸不同的柱 2 柱的校正、固定 根 20*...
